随着移动总线系统数据速率的提高，信号的边沿也变得更快，为此您需要更宽带宽的探测解决方案来探测这种信号。同时，许多系统采用连续可变的端接机制，可在低阻抗和高阻抗之间来回切换端接阻抗，以便节省器件功耗。这就要求探测解决方案不仅速度更快，而且必须在更宽的频率范围内保持高输入阻抗，以便减小探头的负载效应。这种信号特性在DDR/LPDDR和MIPI通常采用的高速移动通信技术中最为常见。

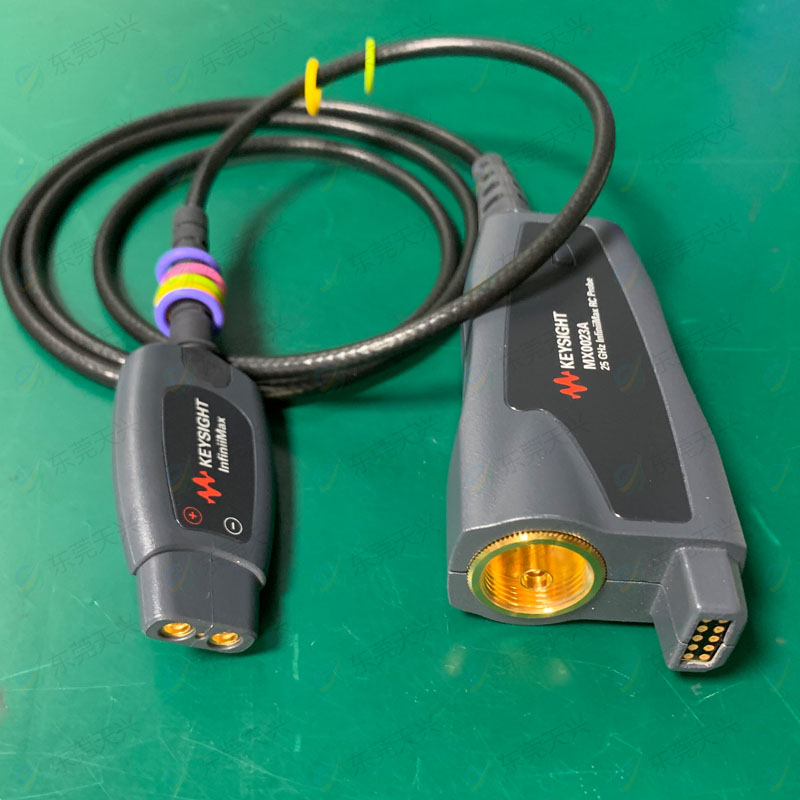

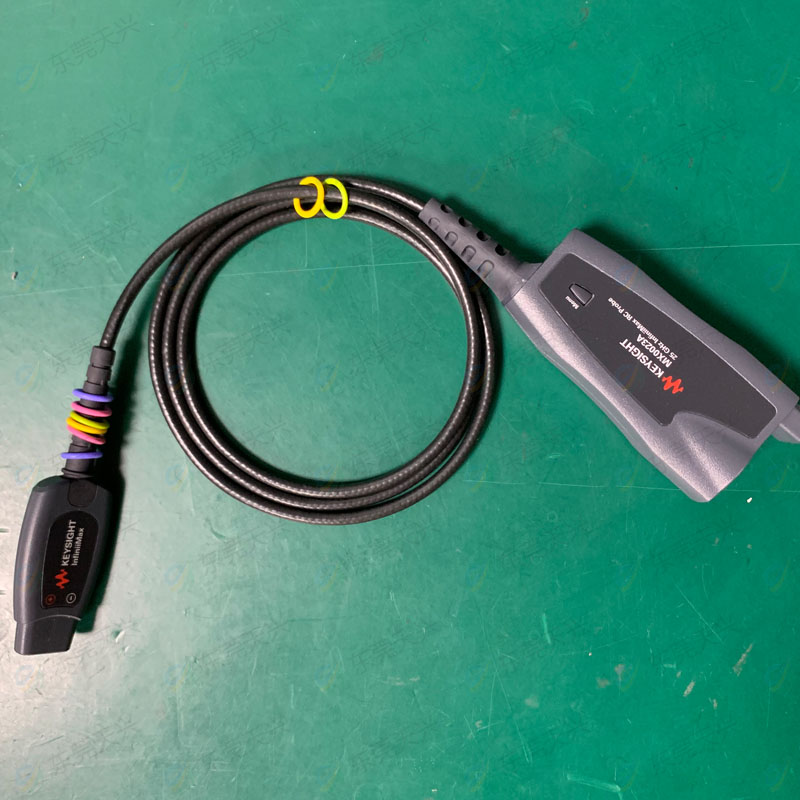

MX0023A InfiniiMax RC探头兼具带宽大和负载效应小两大优势，可提供高达25GHz的带宽和RC输入阻抗特性，且中频段负载效应极小，因而非常适合现代高速探测应用的要求。他还提供多种灵活的连通性解决方案，涵盖当今新兴的各种信令标准（例如DDR5/LPDDR5）并可满足其他高速信号调试和验证测试需求。
准确度更髙，操作更低
每个InfiniiMax RC探头放大器均包含自己的频率响应数据。当今InfiniiMax III和III+探头放大器配合使用时，InfiniiMax RC探头放大器的独特S参数存储在探头放大器中，并与各个探头的S参数结合使用，使探头的幅度和相位响应变得更加平坦，实现高度准确的测量。
InfiniiMax RC探头采用了是德专有的ASIC技术，可以满足更髙的性能需求。这项技术使探头可以自动切换1;1和4;1衰减比，从而实现优异的噪声性能，同时保持25GHz的最大带宽，在采用1;1衰减比时，探头可提供25nV出色频谱噪声密度，这一点可与先进的InfiniiMax II 1169B/68B探头相媲美。
广泛的探头和附件
是德InfiniiMax RC探头可选配广泛的探头和附件，满足各种高速探测应用之需，是德科技还推出三款新的探头，他们沿用了InfiniiMax I和II探头系统创新的探头拓扑，可以适应多种适应模式。MX0100A和MX0106A可在-55℃至+150℃的超宽温度范围内使用，因而是各种高速器件环境测试的理想选择。
主要特性
- 与MX0100A配合使用时，提供25GHz带宽
- “RC”输入阻抗体结构-使用MX0100A模型探头在直流、170fF条件下提供25KΩ单端阻抗和50kΩ差分阻抗
- 衰减比范围:1:1或4;1可自动切换
- ﹢/-16V偏执范围
- 探头放大器专业的S参数校正滤波器确保平坦的频率响应
推荐探头
- MX0100A 25GHz微型探头
- MX0106A 23GHz焊入式探头
- MX0105A 20GHz SMA探头
- N2839A 21GHz点测探头
- N5425B 18GHz ZIF探头
