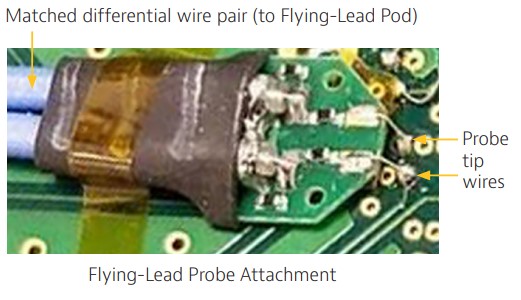

Flying Lead探头配有高质量、低损耗的探头电缆，采用匹配的差分对，通过探头尖端线连接到小型PCB。尖端导线是可更换的，这允许探头电缆的多种用途。此主动插入器在1到4个通道中的每一个通道上分流双向数据。数据以16GTps的速度采集以供分析。

应用

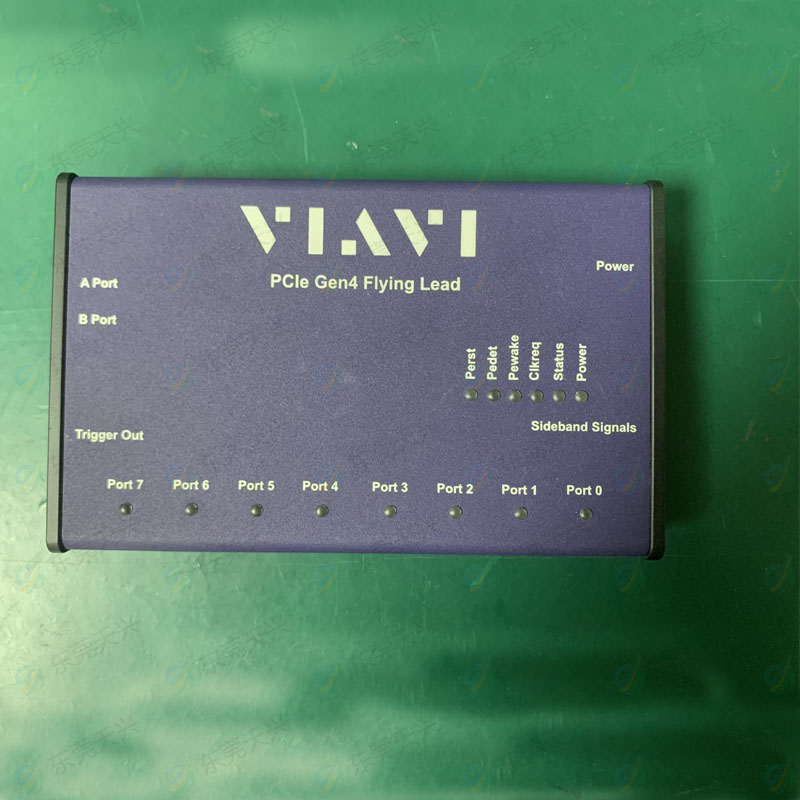

VIAVI Xgig4K-PCle4-X4-FL插值器支持VIAVI Xgig4K-PCle 4-X16系统机箱的分析仪功能。此插入器的预期用途是捕获同一PCB上没有连接器提供接入点的控制器IC之间的信号。单板计算机（SBC）通常包括许多与PCle链接的控制器，其他嵌入式和工业系统设计也是如此。

该插入器的飞铅探针线焊接在主机或端点设备附近的迹线上

下图的简单框图显示了从DUT通过飞行引线盒到分析仪的分接信号数据路径。DUT的PCle信号数据从上游和下游数据路径捕获（分接），作为分析仪的输入。

Flying Lead探针与分析仪配合使用，用于调试和验证新的硬件lCs、新的系统硬件实现、系统BlOS和软件的固件验证，并支持制造测试

主要特点

l运行速度高达16GTps，PCle 4.0数据速率

l一个Pod支持多达4个通道的链路宽度。多个吊舱可以将链路宽度扩展到16个车道

l向下兼容2.5、5.0和8.0GTps的PCle 1.0至PCle 3.0数据速率

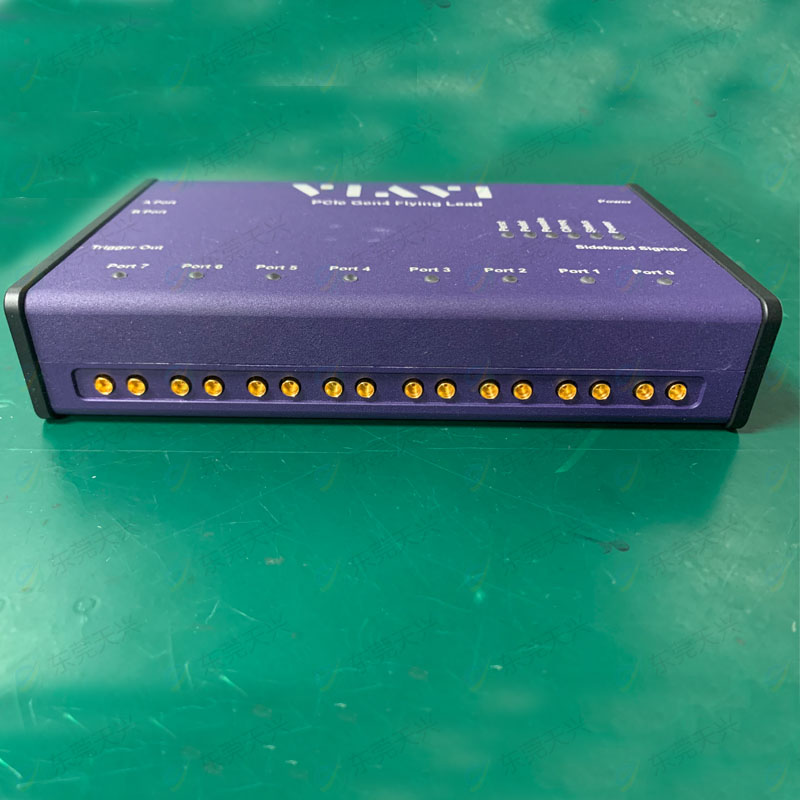

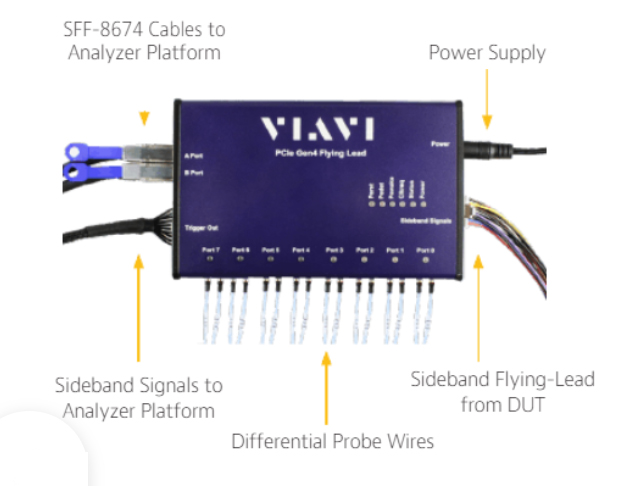

l八条差分探头电缆支持同时进行上游和下游捕获

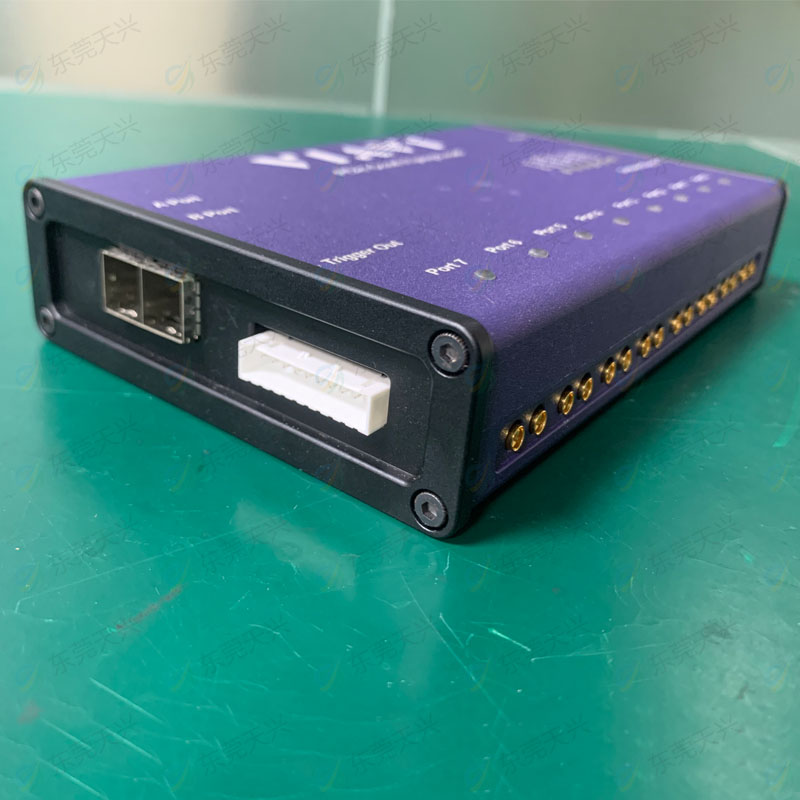

l配备两根高质量的SFF-8674等效定制电缆，用于分析仪连接数据路径使用高灵敏度放大器，确保在很少或没有调谐的情况下实现良好的信号捕获支持PCle边带信号触发和捕获

l插入器电源独立于主机系统电源、120/220输入、12V/3A输出LED提供电源和状态的快速指示灯尺寸：170x107 x34mm（6.7 x 4.2 x 1.3英寸）

l 与多种VlAVl Xgig PCleAnalyzer机箱类型配合使用

l提供一致、可重复的链路训练、均衡协商和其他数据捕获，由Xgig工具套件支持，包括TraceControl、Expert和Serialyticsrm
