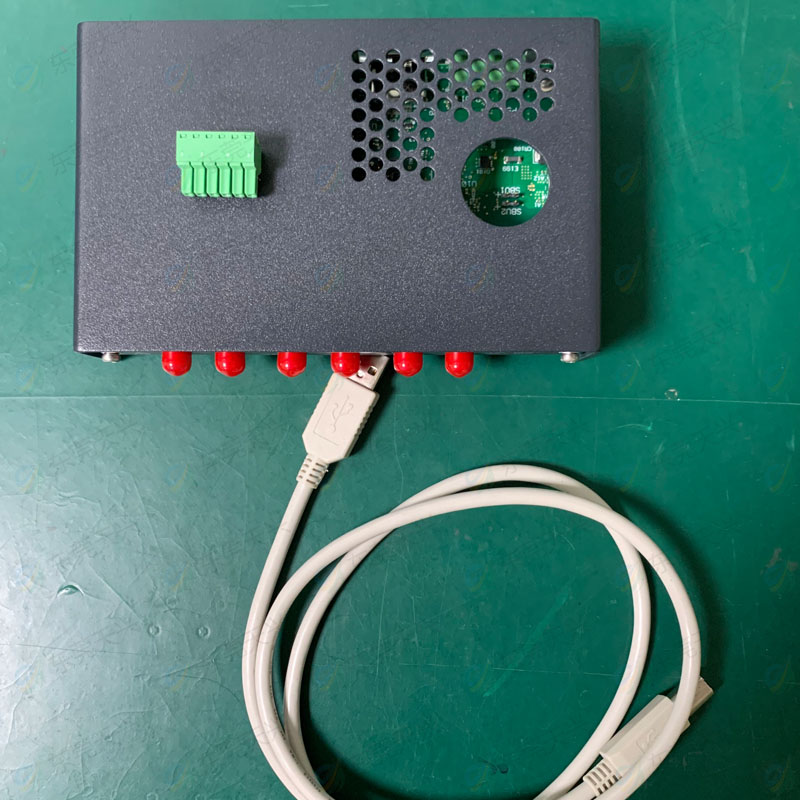

• 产品名称：是德N7018A Type-C测试控制器
• 产品类别：其他
• 厂商名称：是德
• 点  击  量：38

产品介绍

Type-C测试控制器能够全面控制USB Type-C接口，该接口是进行USB3.1、Thunderbolt、DisplayPort接收机和发射机合规性测试的核心，可签订高达100w的功率合同（消耗或供应），并可唤醒Displayport和Thunderbolt功能的交替模式。通过路由SBU线以支持DisplayPort和Thunderbolt测试以及USB LFPS信令，促进USB3.1合规性模式测试以及LBPM（基于 LFPS 的脉冲宽度调制）信令测试，最终支持测试自动化。 接入 VBUS、CC 线等关键信号，为加电/调试、接口协议监测或供电测试提供SBU。



专门设计用于调试、一致性测试和全面设计验证

N7018A Type-C 测试控制器支持上电检测和调试需求，以及一致性验证，能够对配有 USB Type-C 连接器的产品进行全自动合格测试，可用于 USB3.1、Thunderbolt3 与 DisplayPort 标准。它是一个不可或缺的 Type-C 系统元件，支持一系列连接和操作方式，支持各种 Type-C 设备的供电状态。它通过将 Type-C 接口的 SBU 线路由到行业标准控制器进行交替（DisplayPort 和 Thunderbolt）模式操作，进一步支持自动化，并通过提供低频周期信令实现 USB3.1 设备控制。

• 独立的图形用户界面可为手动操作提供USB连接，并提供远程API以支持自动化系统的集成
• 为电力提供商和消费者设置高达100W的功率合同
• 为Thunderbolt、DP2+2或DP 4通道模式设置交替模式
• 用作是德N6701C的电源接口，通过一次连接即可同时供应和消耗电力
• USB3.1低频周期性信令源
• Thunderbolt和DisplayPort自动接口
• 为SBU1/SBU2、CC1/CC2和VBUS提高探头接入
• 前面板指示器显示VBUS量程和CC线选择
