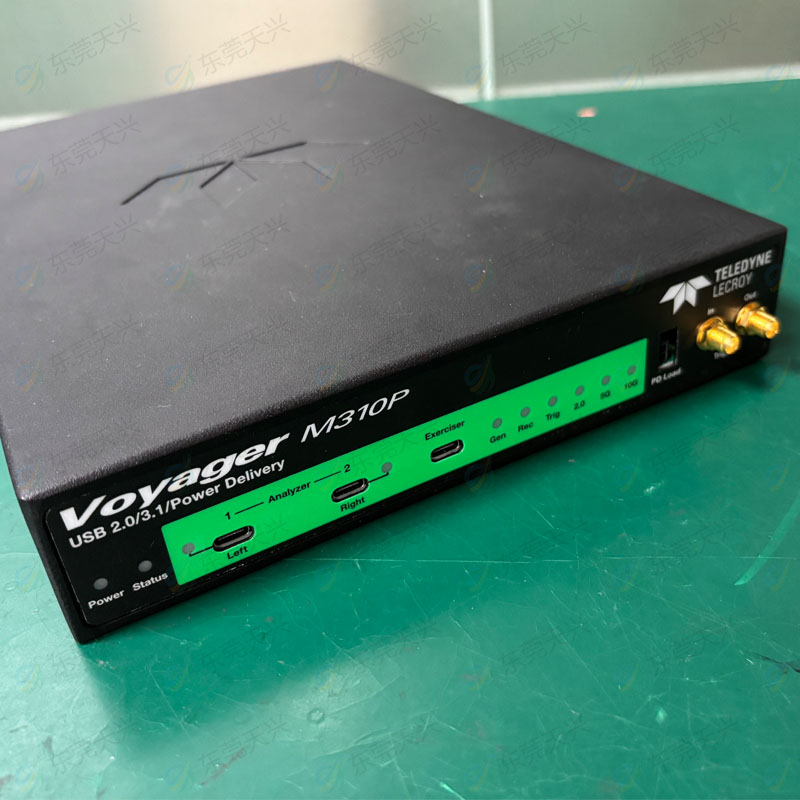

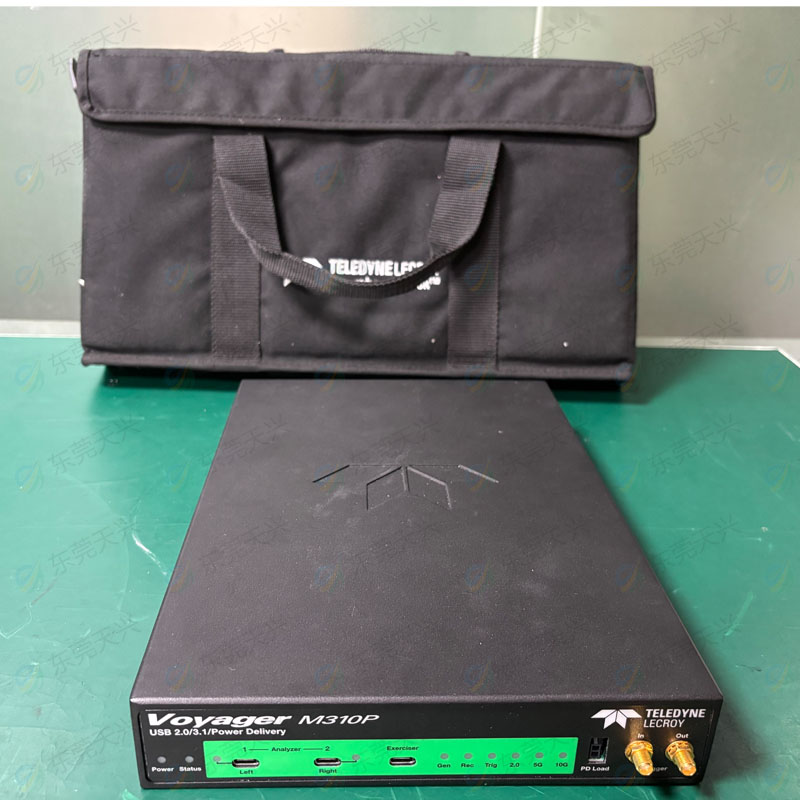

力科Voyage M310P USB 协议分析仪除了 PD Source，Sink和Dual-Role设备外，还提供了集成的练习器，该练习器能够仿真USB2.0\3.1的主机和端点行为，高度可配置，该单一平台支持广乏的官方USB-IF合规性规范，包括USB PD2.0/3.0，Type-C，USB3.1集线器和链路层。现在进行了增加以支持最新的Type-C合规性检查，包括Power Delivery眼图测试，M310P是USB认证的“一站式”解决方案。
灵活的硬件
Voyager分析仪的前端配备标准的USB TYPE-C连接器，支持USB2.0和3.0/3.2信号，可以同时无损捕获所有活动链路的流量。同时记录传统USB、SuperSpeed+和PD消息，允许端到端查看USB3.2Type-c桥和扩展坞配置请求（传统USB TypeA设备可通过随附的适配器电缆完全支持）
低级分析
Voyager是市场上唯一一款能够捕获5和10Gb/s链路速率下所有转换的分析仪，包括空闲、包间符号、损坏的10位代码和128位数据块。Link Tracher提供了所有有序集的按时间顺序上游/下游显示，时间分辨率高达800ps。该分析仪旨在帮助进行低级调试，所有符合包括总线状态和有序集或头部字段。分析仪可以通过丢弃冗余模式，实时从缓冲区中过滤掉不需要的流量
协议错误检测
Voyager可以检测和标记真实的协议错误，包括超过50种不同的USB问题和15种独特的PD错误条件，在较低的层面上，训练序列、头部字段、链路层握手和定时参数会自动验证。在SCSI和USB事务层，单独的交互会被检查以确保完整性。Spec-View以十六进制货二进制显示头部字段，并且还用红色标记错误。
主要特点
- 同时捕获/分析USB20./3.2和PD流量-记录2.0/3.2&PD已查看端到端主机、集线器和扩展坞操作。
- 集成USB3.2分析器/锻炼器-多功能系统，支持2.0和3.0设备及主机流量生成
- USB Type-C & PD 分析仪 / 测试仪 - 生成和记录所有 Type-C 和 Power Delivery 协议消息和状态变化
- IEC-62680 支持 - 支持欧盟通用充电器指令的所有关键测试
- CATC 诊断分析软件 - 展开/折叠传输层以更快地解释 USB 交通
- 16GB 录音容量 - 捕捉长时间的录音会话以进行分析和解决问题
- 原始位记录 / 10位错误检测 -
查看和关联低级10位符号到高级数据包结构
- 检测超过50种链接和协议错误 -
自动检测并标记跟踪中的关键链接和定时错误
- 800ps 时序分辨率 - 极其精确的时序分辨率允许精确测量链路层握手

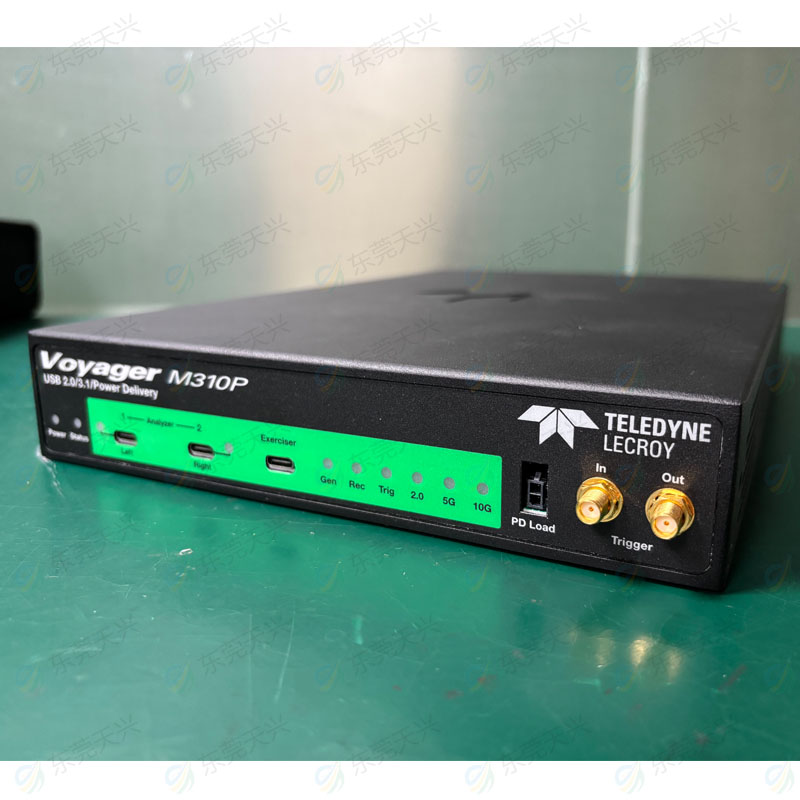

- 外部触发输入/输出 - 使用Teledyne LeCroy Voyager来识别任何数据包并切换示波器或逻辑分析仪（通过SMA连接器）
- 完全支持SSC和数据加密 –
自动检测和捕获所有USB 3.2链路状态
- 硬件触发 - 在2.0和3.2协议事件上触发，以隔离重要流量、特定错误或数据模式
- 全面设备解码 - SCSI 通用存储、集线器、PTP/静态图像、打印机、PictBridge、媒体传输协议 (MTP) 以及所有流行的 USB 设备类别
- 硬件过滤 - 自动排除不必要和冗余的符号，包括空闲、TS1、TS2、SKP 和 LFPS 序列。
- 复杂的查看 - 查看TLP消息和标头，以及USB协议的逻辑交易和传输层
- Gbe 或 USB 3.0 上传 - 通过 Gbe 实现
600Mbps 的持续传输速率，提供即时访问捕获的数据
- 链接训练状态视图 - LTSSM 流程图和时间顺序视图链接到跟踪显示
- 实时统计 - RTS窗口以图形方式实时显示吞吐量、链路统计和数据包错误率
- 合规测试选项 - Voyager 是一个经过认证的链接验证系统 (LVS)，用于执行链接、集线器、PD、USB Type-C 和 DP 替代模式的合规性测试
- 功率追踪选项 - 为VBus设备绘制功率和电流消耗图，并与跟踪数据同步 - 完全兼容PD电压（高达48伏）
