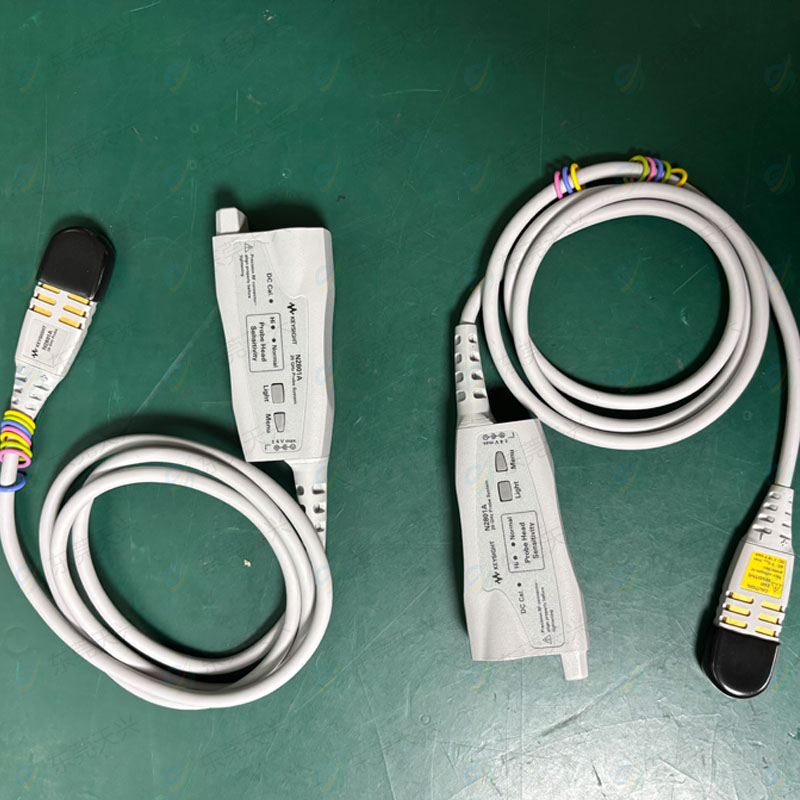

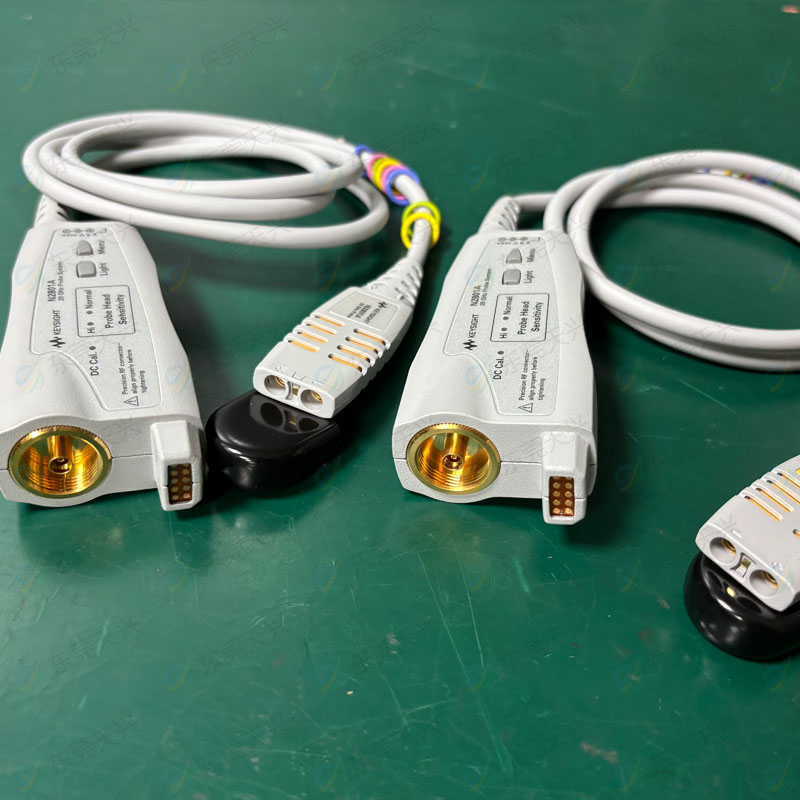

是德N2801A InfiniiMax III 系列探头放大器用于测量差分和单端信号的20GHz 高性能探头的放大器。InfiniiMax III探测系统提供了更大带宽，同时负载效应也很小，可实现跟高水平的信号保真度和准确度。InfiniiMax III探测系统采用专有的200GHz fT InP（磷化铟）IC工艺以及背面接地过孔和新颖的厚膜技术，可满足更高性能需求，深受市场欢迎。
带宽
范围
- 直流衰减比：6:1（使用200Ω ZIF探针时为3;1）
- 输入电压范围：1.6Vpp（使用200Ω ZIF探针时为0.8Vpp）
- 输入共模范围：±12V（直流至250Hz）、±2.5V（＞250GHz），使用200Ω ZIF探针时为：±6V（直流至250Hz），±1.25V（＞250Hz）
- 偏置范围：±16V（探测单端信号时）
输入阻抗
- 直流输入电阻：R diff=100kΩ±2%，R se=50kΩ±2%
- 大于10Khz是输入电阻：R diff=1kΩ，R se-500Ω
- 输入电容：C diff=32fF，C se=48fF（使用ZIF探头）
推荐探头
- N5444A 30Ghz 点测探头
- N5444A 30Ghz 2.92/3.4mm SMA探头

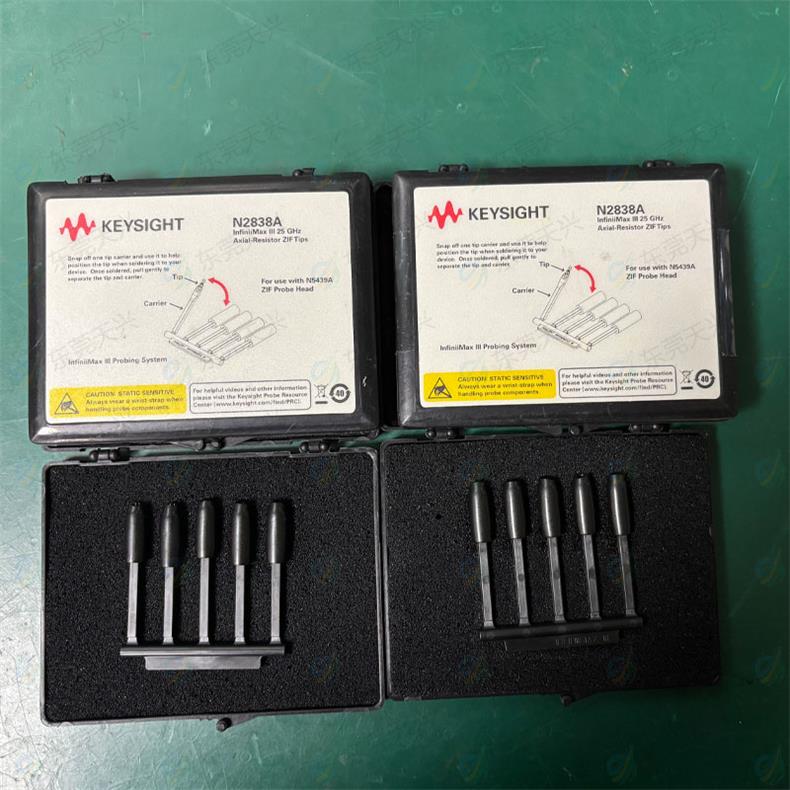

- N5439A 28GHz ZIF 探头
- MX0109A 26GHz 焊入式探头
示波器连通性
- UXR 3.5mm 示波器
- UXR 1和1.85mm示波器，配有N2852A适配器
- 90000X、Q、Z系列示波器
主要特性
- 全20GHz 探针
- 超低的探头和示波器系统噪声
- 带宽更大，负载效应超低，可以提供更出色的保真度个准确度
- 探头放大器加载了测得的S参数，可实现更准确的响应校正
- 探头带宽可升级
- 包含多种探头，适用于不同用途，使用起来也非常简便
