产品介绍
PA2203A IntegraVision 功率分析仪 主要特性与技术指标

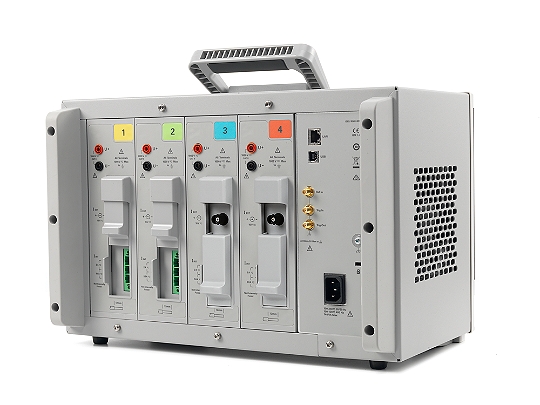

• 4 个功率通道；每通道均可测量电压、电流和功率；适用于直流、单相交流或三相交流
• 50/60 Hz 时的基本精度：0.05%
• 隔离浮置输入高达 1000 V?at II）
• 同时对每个波形实现 5 MSa/s 采样率和 16 位分辨率
• 使用 2.5 MHz 电压带宽测量高达 1000 Vrms 的电压
• 使用 100 KHz 电流带宽和两个内置分流器（2 Arms 和 50 Arms）直接测量电流
• 支持高达 10 V 满量程和 2.5 MHz 带宽的外部电流探头和传感器
• 体积小巧，适合在测试台上使用，并配有 12.1 英寸触摸屏
PA2203A IntegraVision 功率分析仪 描述
实时查看、精密测量、可靠验证

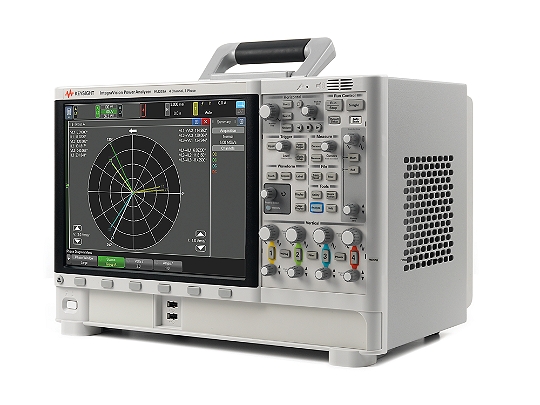

Keysight PA2203A IntegraVision 功率分析仪（4 通道，3 相位）将精确的功率测量与直观的示波器触摸屏显示界面完美结合。它可以在一台仪器上提供您需要查看的动态视图，测量和验证您的设计性能。使用连接配置器快速创建和修改复杂的三相连接（Δ 或 Y 配置）。验证三相连接，在相量图中显示相位关系。IntegraVision 能够处理多种测试场景，并可灵活地提供各种独立的输入，从而帮助您更快、更准确且更有信心地完成设计和验证工作。高速数字化仪可以实时捕获电压、电流和功率，从而使您可以查看瞬态、浪涌电流和状态变化。您还可以使用完整的奈奎斯特（Nyquist）速率计算公式在时域和频域中分析功率损耗。
PA2203A IntegraVision 功率分析仪 接口及编程控制
-测试数据通过以下显示：
-电压、电流、功率随时间变化的图形化显示（与示波器相同）
-列表显示功率测量和分析数据
-图形化显示频谱
-所有测试数据和图表都可以通过前面板的大尺寸LCD屏幕显示
-支持USB进行数据及图形的存储
-支持LXI（LAN），USB编程接口
-支持网页浏览器进行屏幕远程浏览
-支持IVI驱动，用于编程控
