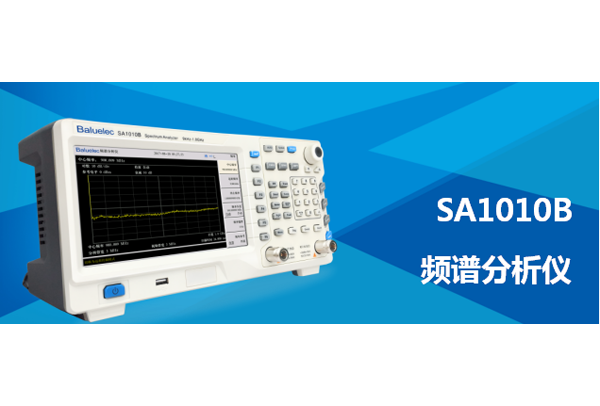

SA1010B便携式频谱分析仪
当前位置:首页 > 产品中心 > 白鹭 > 频谱分析仪 > SA1010B便携式频谱分析仪
  • 产品名称:SA1010B便携式频谱分析仪
  • 产品类别:频谱分析仪
  • 厂商名称:白鹭
  • 点  击  量:1075
产品介绍

产品主要特点

频率范围:9kHz~1.8GHz

分辨率带宽1Hz~3MHz,最佳灵敏度优于-158dBm

专利双源功能,跟踪源/独立源任意切换

专用瞬态检波,快速捕获瞬态信号

瀑布图、调制质量分析、音频解调等常规和扩展功能

场强测量、鉴频测试、S11S21、信道测量、频率计数等更多专业选项

Pass-Fail等现场检测告警能力

8寸高亮彩显,多迹线运算测量


产品介绍

SA1010B便携式频谱分析仪轻巧可靠,全数字中频和嵌入式集成控制系统保证了其卓越的性能和稳定的表现;超越期待的高性价比使得研发、生产、教学培训等各领域的用户均能轻松拥有。丰富友好的人机界面,中英文双语菜单,操作简单,易学易用,让测试的世界变得更加便捷、愉悦。

技术指标

适用条件

给定技术指标适用于以下条件:预热30分钟,同时仪器处于校准周期内并执行过自校准

型号

SA1010B

频率范围

9kHz~1.8GHz

频率读数精度

±(频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/(扫描点-1)]+1Hz)

内部基准(10MHz)

老化率

<1ppm/年

温漂

<0.5ppm  (15℃至35℃)

分辨率带宽(RBW)

范围(<10Hz为选件)

1Hz至500kHz(以1至10连续步进)、1MHz、3MHz

选择性(60dB/3dB)

RBW≤500kHz

<5:1 典型值(数字实现,接近高斯形状)

精度

<5% 典型值

视频带宽(VBW)

10Hz至3MHz

显示平均噪声电平(1Hz分辨率带宽,射频衰减器0dB)

前置放大器关

100kHz至1MHz  <-100dBm-3×(f/100kHz)dB

1MHz至10MHz  <-130dBm

10MHz至1GHz  <-135dBm

1GHz至1.8GHz   <-134dBm

前置放大器开

100kHz至1MHz  <-120dBm-3×(f/100kHz)dB

1MHz至10MHz  <-150dBm

10MHz至1GHz  <-155dBm

1GHz至1.8GHz   <-153dBm

相位噪声

fc=500MHz

频偏30kHz时为  -90dBc/Hz

频偏100kHz时为  -100dBc/Hz

频偏1MHz时为   -115dBc/Hz

注:典型的fc=500MHz RBW≤1kHz,取样检波,迹线平均次数≥10

扫描时间

非零扫宽

3ms至3000s

零扫宽

1ms至3000s

扫描模式

连续,单次

触发

触发源

自由,视频,外部

外部触发电平

5V TTL电平,标称值

频率计数器



计数分辨率

1Hz、10Hz、100Hz、1kHz

计数器不确定度

频率读数×频率基准精度+计数分辨率

幅度精度(20℃至30℃)

综合幅度精度(90%)

输入信号范围0dBm至-50dBm

±1.5dB

幅度

测量范围fc≥10MHz

显示平均噪声电平 至 +20dBm

最大安全输入电平

平均连续功率

+23dBm

最大直流输入电压

 50Vdc

输入衰减器范围

0至30dB,步进为1dB

1dB压缩点

+7dBm

杂散和剩余响应

TOI(三阶失真)

>30MHz

+13dBm

SHI(二阶失真)

>10MHz

+30dBm

输入相关杂散信号

<-60dBc

剩余响应

<-90dBm

跟踪信号源(选件)

频率范围

100kHz至1.8GHz

输出功率

-30dBm 至 0dBm  1dB步进

输出平坦度

跟踪信号源(100kHz至1.6GHz)±3dB

独立信号源(150MHz至1.6GHz)±3dB

输入/输出

射频输入/出

N型阴性(50Ω)

USB

设备端:USB 1.1  B接头      主控端:USB 2.0  A接头

LAN

10/100 Base-T,RJ-45连接器

RS232

9引脚D-SUB(阳头)

FM/AM音频解调

耳机插孔

基准输入/出

10MHz,BNC阴头

输入功率0dBm 至 +10dBm

输出功率0dBm±2dB

VGA

800*480,60Hz,15引脚D-SUB(阴头)

外触发输入

5V TTL电平(±10V,100mA最大)

常用参数

显示器

TFT LCD,8英寸

重量

最大重量4kg

最大尺寸

335(W)×162(H)×116(D)mm

工作温度

0℃至40℃

存储温度

-20℃至+70℃

电源

输入电压范围

100V至240V

AC频率范围

40Hz至60Hz

功耗

最大20W


订货信息

配置

描述

订货号

频谱仪主机

9kHz至1.8GHz

SA1010B

标配

CD-ROM(用户手册、编程手册)



电源线(交流输入)



选配

100kHz至1.8GHz跟踪信号源

SA1010B-TG18

1Hz分辨率带宽

SA1000-RBW

场强测量

SA1000-FS

近场探头套件

ANT01

鉴频特性测试模块

FD100

全向天线/定向天线

OA750/DA800

驻波比电桥

VB30

USB功率传感器

UP60

射频演示套件

TX1000
