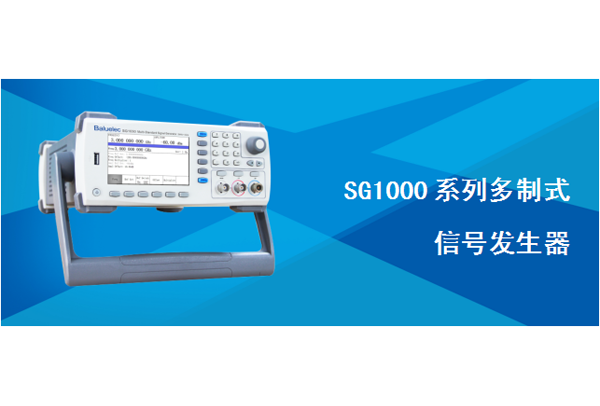

SG1000系列多制式信号发生器
当前位置:首页 > 产品中心 > 白鹭 > 信号发生器 > SG1000系列多制式信号发...
  • 产品名称:SG1000系列多制式信号发生器
  • 产品类别:信号发生器
  • 厂商名称:白鹭
  • 点  击  量:1188
产品介绍

产品特点

频率范围为9kHz ~ 1.5GHz/3.0GHz/6.0GHz

输出功率典型值-120dBm到+10dBm

支持多种通用的数字调制格式,B型内置IQ调制器

支持各种模拟调制AM/FM/ФM,A型调制率最大可至1MHz

支持脉冲调制,最小脉宽100ns

支持线性调频功能,可模拟雷达信号

作为上变频装置,允许外输入中频信号

提供内部调制源:正弦波,方波,三角波,锯齿波

USB/LAN远程控制接口,提供标准SCPI命令集

产品简介

SG1000系列多制式信号发生器拥有优异的性能和便携特性,兼具了CW信号、模拟调制、脉冲调制、数字调制、频率和幅度扫描以及变频等多种工作模式,适用于教学科研、产品开发、生产和维修;丰富的逻辑硬件接口和宽屏液晶显示,使您便于进行各种控制操作。完备的标准SCPI命令集和通用USB及LAN接口,为您进行远程控制和二次开发带来了极大的便捷。

技术规格

型号

SG1015A

SG1030A/SG1060A

SG1030B/SG1060B

频率

频率范围



9kHz~1.5GHz

SG1030A/B9kHz~3.0GHz

SG1060A/B9kHz~6.0GHz

频率分辨率



0.23Hz

内部基准



基准频率



10MHz

温度稳定度



±0.5ppm(选件:±5 ppb

内部参考输出

典型值

10MHz+2dBm

频谱纯度

谐波

典型值

≤-30dBc

非谐波

典型值

≤-50dBc

单边带相噪

= 300MHz

-105dBc/Hz@10kHz-115dBc/Hz@100kHz

= 1GHz

-93dBc/Hz@10kHz-105dBc/Hz@100kHz

幅度

输出功率范围

9kHz~500kHz

-120dBm~0dBm

500kHz~6GHz

-120dBm~+10dBm

功率准确度



±1.0dB(典型值)

分辨率



0.1dB

幅度/频率扫描

扫描方式



步进扫描,列表扫描

触发方式



,

自动、外部触发

内部调制源(LF

波形



正弦波,方波,三角波,锯齿波

频率范围

正弦波

0.1Hz~500kHz

三角波/锯齿波

0.1Hz~100kHz

方波

0.1Hz~20kHz

调制

模拟调制(AM/FM/ФM),支持内外调制源

调幅(AM

调制深度

0~100

0~100

调制速率

20Hz~1MHz

1Hz ~25kHz

调频(FM

最大频偏

5MHz

5MHz

调制速率

20Hz~1MHz

1Hz ~25kHz

调相(ФM

调制相位

0~360

0~360

调制速率

20Hz~1MHz

1Hz ~25kHz

数字调制,支持内外调制源

IQ调制器



——

支持

内部源



ASK/2FSK/4FSK/8FSK

/2PSK/4PSK/8PSK

支持通用的数字调制

外部源



调制序列

Arb方式(IQ数据)

调制速率



1Hz~1MHz

10kHz~20MHz

脉冲调制

通断比



≥ 70dB

脉冲周期



200ns~160s

脉冲宽度



100ns~85s

线性调频

扫描范围

最大范围

20MHz

B型不支持

扫描速率



20ns ~ 20ms

射频上变频

输入中频范围



25MHz~300MHz

输入信号幅度



-50dBm ~ 0dBm

输出信号频率



301MHz~1.5GHz

SG1030A/B301MHz~3.0GHz

SG1060A/B301MHz~6.0GHz

输出信号幅度



-120dBm ~ +10dBm



订货信息

配置

描述

订货号

主机

射频信号源

SG1015A SG1030ASG1030BSG1060ASG1060B

标配附件

快速指南(印刷版)

CD光盘(用户手册、编程手册)

电源线(标准AC220V电源线)

选件

内部基带数据产生

SG1000B-BBG

射频上变频装置

SG1000-RFUC

模拟外音频调制

SG1000- AMOD

高稳时基选件

SG1000-OCXO

功率计控制套件

SG1000-PMC

紧凑型全向天线(0.3~6GHz

OA750

手持式定向天线(0.6~8GHz

DA800
