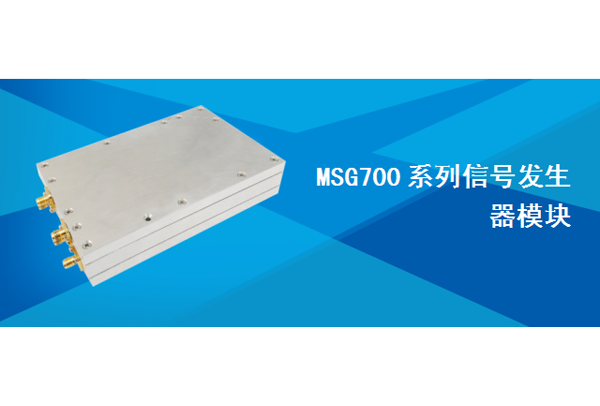

MSG700系列信号发生器模块
当前位置:首页 > 产品中心 > 白鹭 > 信号发生器 > MSG700系列信号发生器模块
  • 产品名称:MSG700系列信号发生器模块
  • 产品类别:信号发生器
  • 厂商名称:白鹭
  • 点  击  量:979
产品介绍

产品的主要特点

频率范围为9kHz ~ 3.0GHz/6.0GHz

输出功率典型值-120dBm+10dBm

支持各种模拟调制AM/FM/ФMA型最高调制率可达1MHz

支持脉冲调制,最小脉宽100ns

支持通用数字调试信号输出

支持线性调频功能,可模拟雷达信号输出

 作为上变频装置,允许外输入宽带中频信号

提供内部调制源:正弦波,方波,三角波,锯齿波

标配USB/LAN接口,提供标准的SCPI命令集

功耗低、重量轻和体积小巧的特点,适合系统集成和安装



产品简介

MSG700系列信号发生器模块拥有优异的性能和小巧的体积,具备了CW信号、模拟调制、脉冲调制、数字调制、幅/频扫描、线性调频以及上变频等多种工作模式,适用于教学科研、产品开发和系统集成。A型模块侧重于模拟信号调制,其最大模拟调制速率高达1MHzB型模块侧重于数字调制,内置IQ调制器,可以灵活支持各种通信数据链、标准公网通信制式和有线数字电视广播等基带数据的输入I/Q调制,最大基带调制带宽高达20MHz,方便用户进行实验平台搭建。完备的标准SCPI命令集和通用USBLAN接口,为您进行远程控制和二次开发带来了极大的便捷。



技术规格

型号

MSG730A

MSG760A

MSG730B

MSG760B

频率

频率范围



MSG730A/B9kHz ~ 3.0GHz

MSG760A/B9kHz ~ 6.0GHz

频率分辨率



0.23Hz

内部基准



基准频率



10MHz

温度稳定度



±0.5ppm

内部参考输出

典型值

10MHz+2dBm

频谱纯度

谐波

典型值

≤-30dBc

非谐波

典型值

≤-50dBc

单边带相噪

= 300MHz

-105dBc/Hz@10kHz-115dBc/Hz@100kHz

= 1GHz

-93dBc/Hz@10kHz-105dBc/Hz@100kHz

幅度

输出功率范围

9kHz~500kHz

-120dBm~0dBm

500kHz~6GHz

-120dBm~+10dBm

功率准确度



±1.0dB(典型值)

分辨率



0.1dB

幅度/频率扫描

扫描方式



步进扫描,列表扫描

触发方式



自动、外部触发

内部调制源(LF

波形



正弦波,方波,三角波,锯齿波

频率范围

正弦波

0.1Hz~500kHz

三角波/锯齿波

0.1Hz~100kHz

方波

0.1Hz~20kHz

调制

模拟调制(AM/FM/ФM),支持内外调制源

调幅(AM

调制深度

0~100

0~100

调制速率

20Hz~1MHz

1Hz ~25kHz

调频(FM

最大频偏

5MHz

5MHz

调制速率

20Hz~1MHz

1Hz ~25kHz

调相(ФM

调制相位

0~360

0~360

调制速率

20Hz~1MHz

1Hz ~25kHz

数字调制,支持内外调制源

IQ调制器



——

内部源



ASK/2FSK/4FSK/8FSK

/2PSK/4PSK/8PSK

支持通用的数字调制

外部源



调制序列

Arb方式(IQ数据)

调制速率



1Hz~1MHz

10kHz~20MHz

脉冲调制

通断比



≥ 70dB

脉冲周期



200ns~160s

脉冲宽度



100ns~85s

线性调频

扫描范围

最大范围

20MHz

B型不支持

扫描速率



20ns ~ 20ms

射频上变频

输入中频范围



25MHz~300MHz

输入信号幅度



-50dBm ~ 0dBm

输出信号频率



MSG730A/B301MHz~3.0GHz

MSG760A/B301MHz~6.0GHz

输出信号幅度



-120dBm ~ +10dBm



订货信息

配置

描述

订货号

主机

射频信号源模块

MSG730AMSG730BMSG760AMSG760B

附件

CD光盘(用户手册、编程手册)

电源适配器(标准+12V电源适配器)

选件

内部基带数据产生

MSG700B-BBG

外音频调制输入

MSG700-AMOD

射频上变频装置

MSG700-RFUC

紧凑型全向天线(0.3~6GHz

OA750

手持式定向天线(0.6~8GHz

DA800
