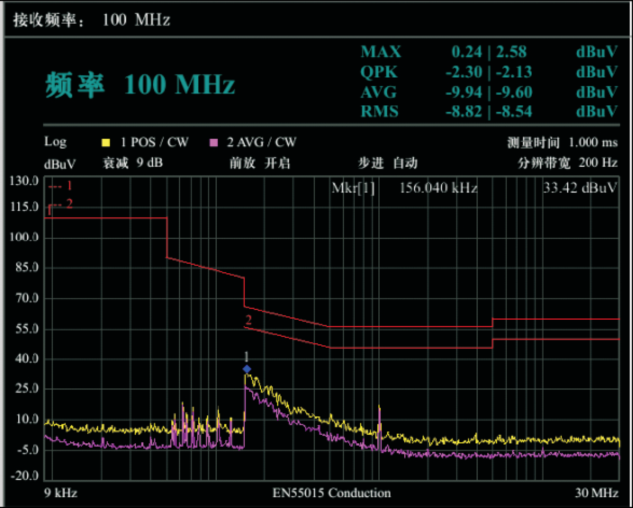

EMI接收测试

近场诊断

标准测试

通用频谱

滤波器设计仿真

网络测量

频谱分析模式

频率范围

ER300

1kHz~300MHz

ER2000

1kHz~2GHz

ER3600

1kHz~3.6GHz

读数精度

±(频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/(扫描点-1)]+1Hz)

内部基准(10MHz)

老化率

1ppm/年

温漂

＜0.5ppm(15℃~35℃)

单边带相位噪声(f=500MHz)

频偏30kHz

-90dBc/Hz

频偏1MHz

-110dBc/Hz

幅度

最大输入电平

平均连续功率

    +36dBm

最大直流输入电压

    50Vdc

显示平均噪声电平

通道

频率

前放关

前放开

变频通道

100kHz~1MHz

≤-100dBm-30*(f/100kHz)dB

≤-120dBm-30*(f/100kHz)dB

1MHz ~ 10MHz

≤-130dBm

≤-150dBm

10MHz ~ 1GHz

≤-135dBm

≤-155dBm

1GHz ~ 3.6GHz

≤-140dBm

≤-148dBm

低频通道

5kHz~10kHz

≤-110dBm

10kHz~10MHz

≤-125dBm

幅度测量不确定度(20℃~30℃)

综合幅度精度(90%)

±1.8dB

分辨率带宽(-3dB)

分辨率带宽范围

1Hz~3MHz，连续步进

分辨率带宽转换不确定度

1Hz≤RBW≤500kHz

±0.6dB

RBW＞500kHz

±1.0dB

分辨率带宽精度

＜10%

衰减器

衰减器范围

0~39dB，3dB步进

衰减器不确定度

±1.0dB

剩余响应

≤ -96dBm

频率响应

5kHz~200kHz

±1.8dB

200kHz~3.6GHz

±1.5dB

检波器

自动、常态、正峰、负峰、取样

扫描时间

变频通道

Span = 0

1ms~3000s

Span > 0

3ms~3000s

输入端口驻波比

50MHz~1GHz

≤ 2.0

EMI接收模式

频率范围

ER300

1kHz~300MHz

ER2000

1kHz~2GHz

ER3600

1kHz~3.6GHz

读数精度

±(频标读数×频率基准精度 + 末位显示单位的一半)

幅度测量不确定度(20℃~30℃)

综合幅度精度(90%)

±2.0dB

分辨率带宽(-6dB)

分辨率带宽范围

200Hz/9kHz/120kHz/1MHz

分辨率带宽精度

＜10%

检波器

正峰、负峰、准峰、平均、RMS

扫描时间

100us~100s

扫描点数

101~1001

迹线数量

3个(并行检波)

频段列表

10个

频率响应

±2.0dB

跟踪源

频率范围

10kHz~1.5GHz

输出功率

-30dBm~0dBm

输出平坦度

±3dB

通用参数

显示器

8.4吋真彩TFT-LCD

分辨率

800×600

通信接口

LAN、USB

工作温度

0℃~40℃

存储温度

-30℃~+70℃

重量

7.5kg

尺寸(长×宽×高)

400mm×280mm×190mm

配置

描述

订货号

主机

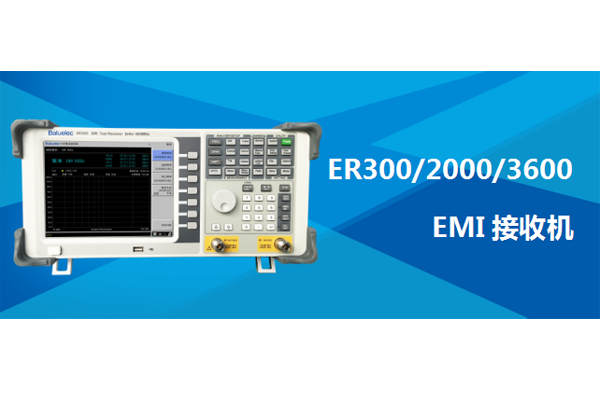

EMI接收机(1kHz~300MHz)

ER300

EMI接收机(1kHz~2GHz)

ER2000

EMI接收机(1kHz~3.6GHz)

ER3600

标配

CD光盘(用户手册、编程手册)

电源线(220VAC)

N/SMA-JK接头

双SMA电缆(80cm)

内置跟踪源(10kHz~1.5GHz)

选配

隔离变压器

GBK3kVA

调压仪

CHV400

人工电源网络

LISN016/050/100

耦合去耦网络

CDN016

脉冲限幅器

PLA030

射频开关

RFS003

EMC测试软件

BL.EMC.ETR
