u 频率范围：1kHz~2GHz/3.6GHz
u 分辨率带宽：1Hz~3MHz(-3dB)，200Hz/9kHz/120kHz/1MHz(-6dB)
u 符合CISPR 16-1-1标准，包含CISPR-AVG、CISPR-RMS、QPK检波器
u EMI接收、频谱分析、网络测量、LISN电源、共差模分离
u 诊断、仿真、整改及预检测一体化
u 内嵌多种EMC标准测试曲线模板，支持自定义测试标准
u 支持分段测量，自动生成报告
u 支持ETR测量分析软件，可组建EMC测试系统
u 高亮TFT-LCD液晶显示，体积小巧、结构紧凑
产品介绍

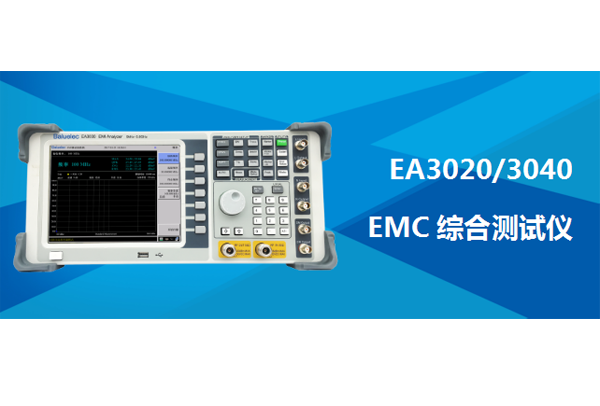

EA3000系列EMC综合测试仪是一款紧凑型的电磁兼容测试诊断装置，它综合了EMI接收机、频谱分析仪、网络分析仪、滤波器设计仿真、人工电源网络和共差模分离装置等多种仪器功能。借助EA系列综测仪，用户可以在早期发现传导和辐射干扰，定位干扰源，确定干扰分量；通过设计滤波器滤除干扰信号，再经综测仪标准模板测试，验证改进后的结果是否达到要求，从而节省产品开发周期，缩短认证时间。
应用领域
u 产品开发阶段EMI问题的诊断与分析
u 近场辐射干扰诊断与定位
u 传导共差模干扰总/分量测试
u EMC教学实验
u 电源滤波器设计仿真与整改
u 通用频谱测量与分析
u 跟踪信号发生器频率特性测试
u AM/FM模拟与数字解调测试
典型应用
1、 诊断处理过程

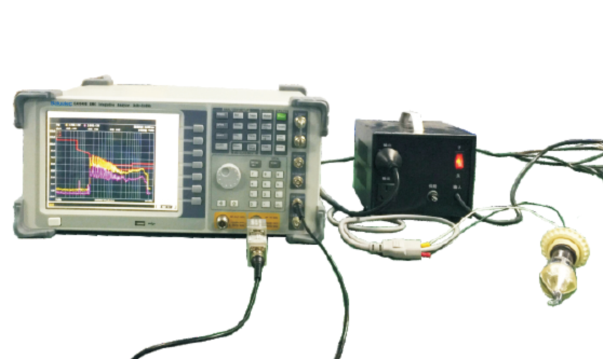

2、 传导干扰测试
3、 辐射干扰测试
测试附件
技术指标
频谱分析模式 | |||
型号 | EA3020 | EA3040 | |
频率范围 | 9kHz~2GHz | 1kHz~3.6GHz | |
读数精度 | ±(频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/(扫描点-1)]+1Hz) | ||
内部基准(10MHz) | 老化率 | 1ppm/年 | |
温漂 | ＜0.5ppm(15℃~35℃) | ||
单边带相位噪声(f=500MHz) | |||
频偏30kHz | -90dBc/Hz | ||
频偏1MHz | -110dBc/Hz | ||
幅度 | |||
最大输入电平 | 平均连续功率 | +36dBm | |
最大直流输入电压 | 50Vdc | ||
显示平均噪声电平 | |||
通道 | 频率 | 前放关 | 前放开 |
变频通道 | 100kHz~1MHz | ≤-100dBm-30*(f/100kHz)dB | ≤-120dBm-30*(f/100kHz)dB |
1MHz ~ 10MHz | ≤-130dBm | ≤-150dBm | |
10MHz ~ 1GHz | ≤-135dBm | ≤-155dBm | |
1GHz ~ 3.6GHz | ≤-140dBm | ≤-148dBm | |
低频通道 | 5kHz~10kHz | | ≤-110dBm |
10kHz~10MHz | | ≤-125dBm | |
幅度测量不确定度(20℃~30℃) | |||
综合幅度精度(90%) | ±1.8dB | ||
分辨率带宽(-3dB) | |||
分辨率带宽范围 | 1Hz~3MHz，连续步进 | ||
分辨率带宽转换不确定度 | 1Hz≤RBW≤500kHz | ±0.6dB | |
RBW＞500kHz | ±1.0dB | ||
分辨率带宽精度 | ＜10% | ||
衰减器 | 衰减器范围 | 0~39dB，3dB步进 | |
衰减器不确定度 | ±1.0dB | ||
剩余响应 | ≤ -96dBm | ||
频率响应 | 5kHz~200kHz | ±1.8dB | |
200kHz~3.6GHz | ±1.5dB | ||
检波 | 检波器 | 自动、常态、正峰、负峰、取样 | |
扫描时间 | Span = 0 | 1ms~3000s | |
Span > 0 | 3ms~3000s | ||
输入端口驻波比(ATT=9dB) | |||
50MHz~1GHz | ≤ 2.0 | ||
EMI接收模式 | |||
频率范围 | EA3030 | 9kHz~2GHz | |
EA3040B | 1kHz~3.6GHz | ||
读数精度 | ±(频标读数×频率基准精度 + 末位显示单位的一半) | ||
幅度测量不确定度 | 综合幅度精度(90%) | ±2.0dB | |
分辨率带宽(-6dB) | 分辨率带宽范围 | 200Hz/9kHz/120kHz/1MHz | |
分辨率带宽精度 | ＜10% | ||
检波器 | 正峰、负峰、准峰、平均、RMS | ||
扫描时间 | 100us~100s | ||
扫描点数 | 101~1001 | ||
人工电源网络 | 频率范围 | 9kHz~30MHz | |
额定电流 | 10A | ||
交流电压 | 0~240VAC | ||
直流电压 | 0~60VDC | ||
电源频率 | 50Hz、 | ||
连接方式 | IEC插座(输入)、3孔插座(输出)、SMA(检测口) | ||
共差模分离器 | 分离频率范围 | 10kHz~30MHz | |
抑制比 | ≥40dB，阻抗50Ω | ||
迹线数量 | 3个(并行检波) | ||
频段列表 | 10个 | ||
频率响应 | ±2.0dB | ||
跟踪源 | |||
频率范围 | 10kHz~1.5GHz | ||
输出功率 | -30dBm~0dBm | ||
输出平坦度 | ±3dB | ||
通用参数 | |||
显示器 | 8.4吋真彩TFT-LCD | ||
分辨率 | 800×600 | ||
通信接口 | LAN、USB | ||
工作温度 | 0℃~40℃ | ||
存储温度 | -30℃~+70℃ | ||
重量 | 9.8kg | ||
尺寸(长×宽×高) | 400mm×380mm×190mm | ||
订货信息
配置 | 描述 | 订货号 |
主机 | 综合测试仪(9kHz~2GHz) | EA3020 |
综合测试仪(1kHz~3.6GHz) | EA3040 | |
标配 | CD光盘(用户手册、编程手册) |
|
电源线(220VAC) |
| |
N/SMA-JK接头 |
| |
双SMA电缆 |
| |
内置人工电源网络(LISN-16A) |
| |
内置跟踪源(10kHz~1.5GHz) |
| |
选配 | 低噪放大器(DC+5V) | LNA010 |
脉冲限幅器 | PLA030 | |
射频开关 | RFS003 | |
隔离变压器 | GBK3kVA | |
钳式射频探头 | PRB030 | |
电流检测探头 | PRB230 | |
近场探头 | ANT01 | |
校准夹具 | CLA001 | |
测试工具箱 | EMC-KIT | |
EMC测试软件 | BL.EMC.ETR |
