• 产品名称：是德1680A 时序台式逻辑分析仪
• 产品类别：逻辑分析仪
• 厂商名称：是德
• 点  击  量：628

产品介绍

Keysight 1680A 136通道逻辑分析仪提供200MHz状态，800MHz定时和200MHz跃变定时。大型12.1英寸彩色平板显示器能同时示出32个通道波形。熟悉的Windows用户界面使您能容易地进行逻辑分析测量。您可直接在一个窗口进行所有操作。

Keysight简单、快速和先进的触发功能解决了复杂的触发问题。用简单的触发下拉菜单按边沿或码型定义事件。只要在显示中围绕事件画一个框，用Quick Trigger查看可疑事件是否再次产生。Quick Trigger将为您做其它一切事情！使用类似语句结构的高级触发拖放图标，就能定制复杂的触发条件。

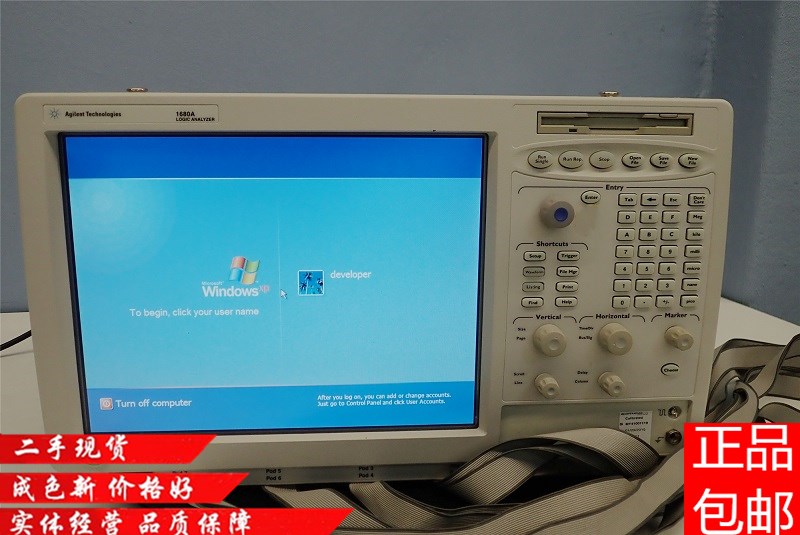

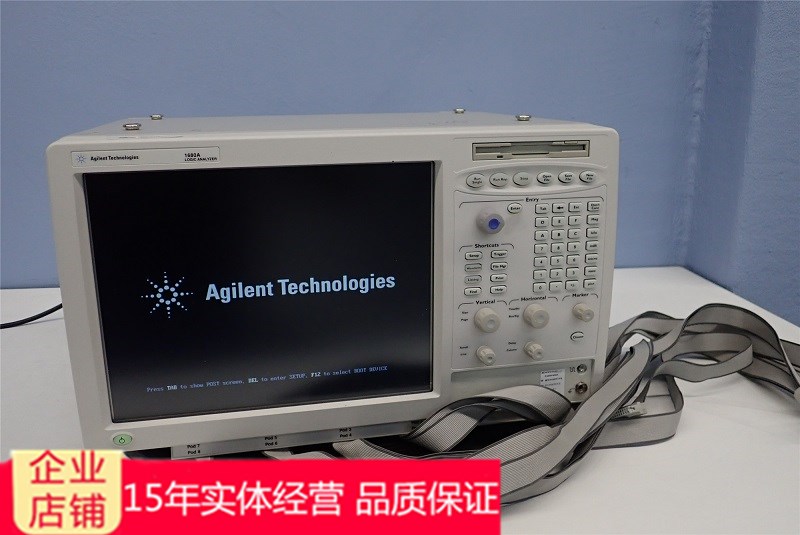

带12.1英寸彩色平板显示器的台式仪器

测量模式：速度，存储器深度：状态：200MHz，256K深；定时：400MHz全通道或800MHz半通道，512K深全通道或1M深半通道；跃变定时：200MHz，256K深

熟悉的Windows界面，用于高效的单屏操作

连接电缆能容易接到仪器的前面或后面

离线分析使您能高效利用时间和设备。当分析仪运行于捕获难解的系统崩溃时，您可在其它PC上分析先前捕获的数据

15GB硬盘驱动器和多种I/O端口提供数据保存、检索和共享的各种选择





主要特性与技术指标

逻辑分析仪配置

136通道便携式逻辑分析仪

12.1英寸（30.7 cm）彩色显示屏，600 x 800分辨率

直观的用户界面和用户熟悉的Windows XP Pro

综合的单端信号支持，从–6 V至6 V（以10 mV为增量）进行阈值调整

定时分析（异步采样）

800 MHz / 400 MHz（半通道/全通道）传统定时，1 M / 512 K存储器深度

200 MHz转换定时，256 K存储器深度

状态分析（异步采样）

200 MHz状态分析，256 K存储器深度

自动设置阈值/样本位置，以在高速总线上进行精确测量

在所有通道上模拟眼图，快速发现故障信号
