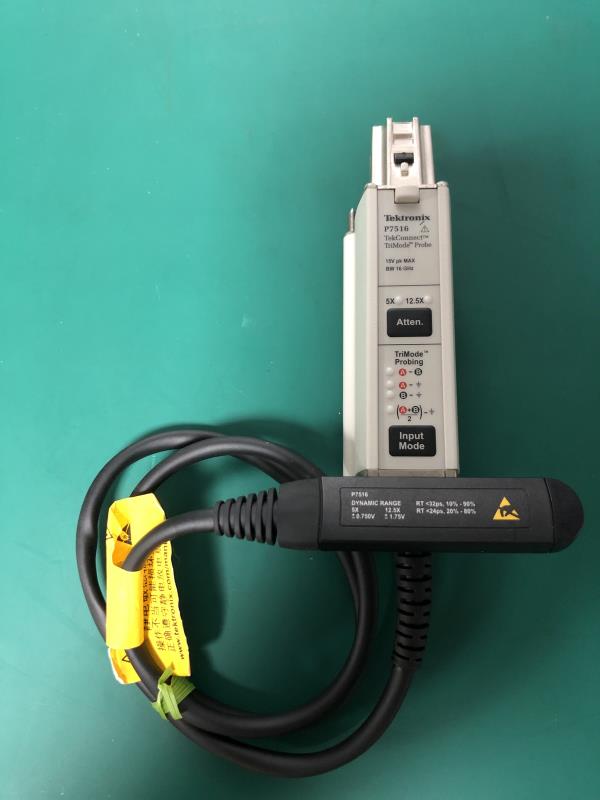

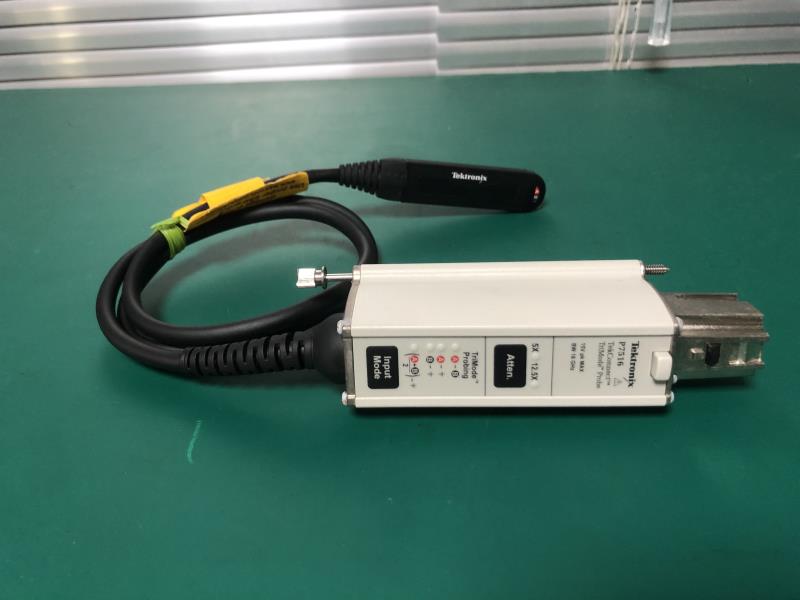

• 产品名称：Tektronix泰克 P7516型 16G 低压差分示波器探头
• 产品类别：示波器和探头
• 厂商名称：泰克
• 点  击  量：474

产品介绍

泰克是信号保真度和信号采集的公认领导者。以我们一直引领市场的探测创新技术为基础，我们创造的革命性探测架构 TriMode™ 为探测解决方案中的可用性和信号保真度定义了下一代行业基准。此架构改变了探测规则，让您更加切实有效地开展工作。P7500 系列 TriMode 探头以其独特的功能，无需在连接点之间移动探头即可完成差分、单端和共模测量的切换。



通过缩短设置时间提高了工作效率。只需设置一次即可实现三种不同类型的测量，而且只需按一下按钮即可完成设置。P7500 系列 TriMode 探头架构沿袭了高带宽和低 DUT 负载这两个传统的泰克产品优点，而且具有更好的连接性能和价值。



主要特性

1.TriMode™ 探头 - 一次设置无需调整探头端部连接即可完成三种测量

·差分

·单端

·共模（只需一个探头和传统探测技术）

2.信号保真度

·25 GHz P7520A（带 P75PST 端部）

·20 GHz P7520A

·16 GHz P7516

·13 GHz P7513A

·8 GHz P7508

·6 GHz P7506

·4 GHz P7504

3.多种连接能力 – 焊接、手持、固定

·多个焊接选项

·TriMode™ 焊接端部

·外形小巧，适合高密度探测

·有 4 至 25 GHz 的带宽可供选择

·适用于高温探测的 1.5 米延长电缆

·可快速、可靠地连接到多个探头端部

·精密差分探测模块 – 选配的手持式和固定式探测

·多个小型精密锥形端部，一个铰接接头（用于一致性），以及可变端部间距

4.TekConnect® 接口 – TekConnect 示波器/探头控制和使用

·从探头补偿盒或示波器菜单直接控制

·通过 TekConnect® 接口进行自动化测量控制，以连接到泰克实时示波器

·从顶部面板或侧面板查看探头补偿盒的 TriMode/衰减设置



  应用

示例包括但不限于：PCI Express、串行 ATA、DDR2/3/4、USB
