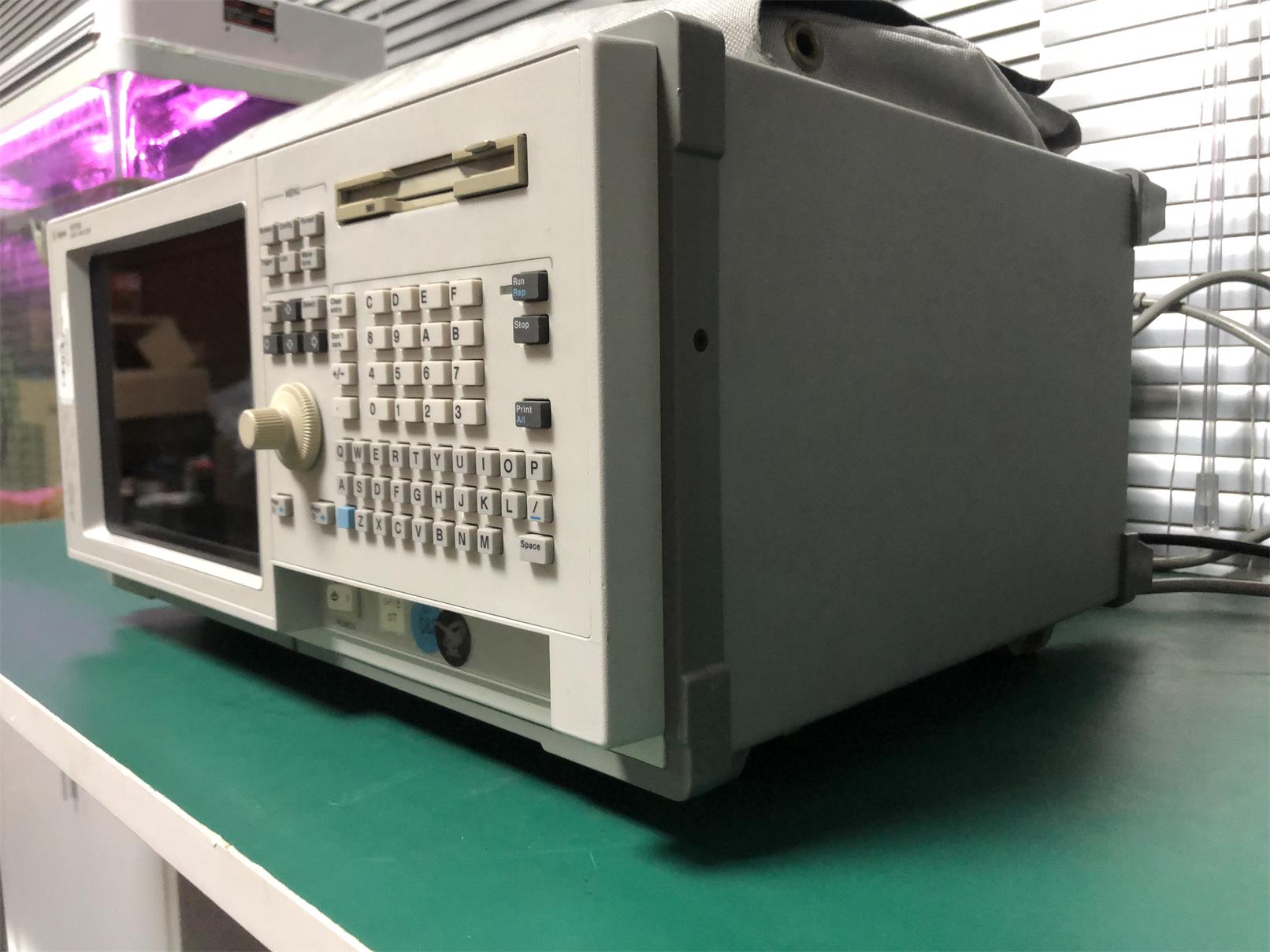

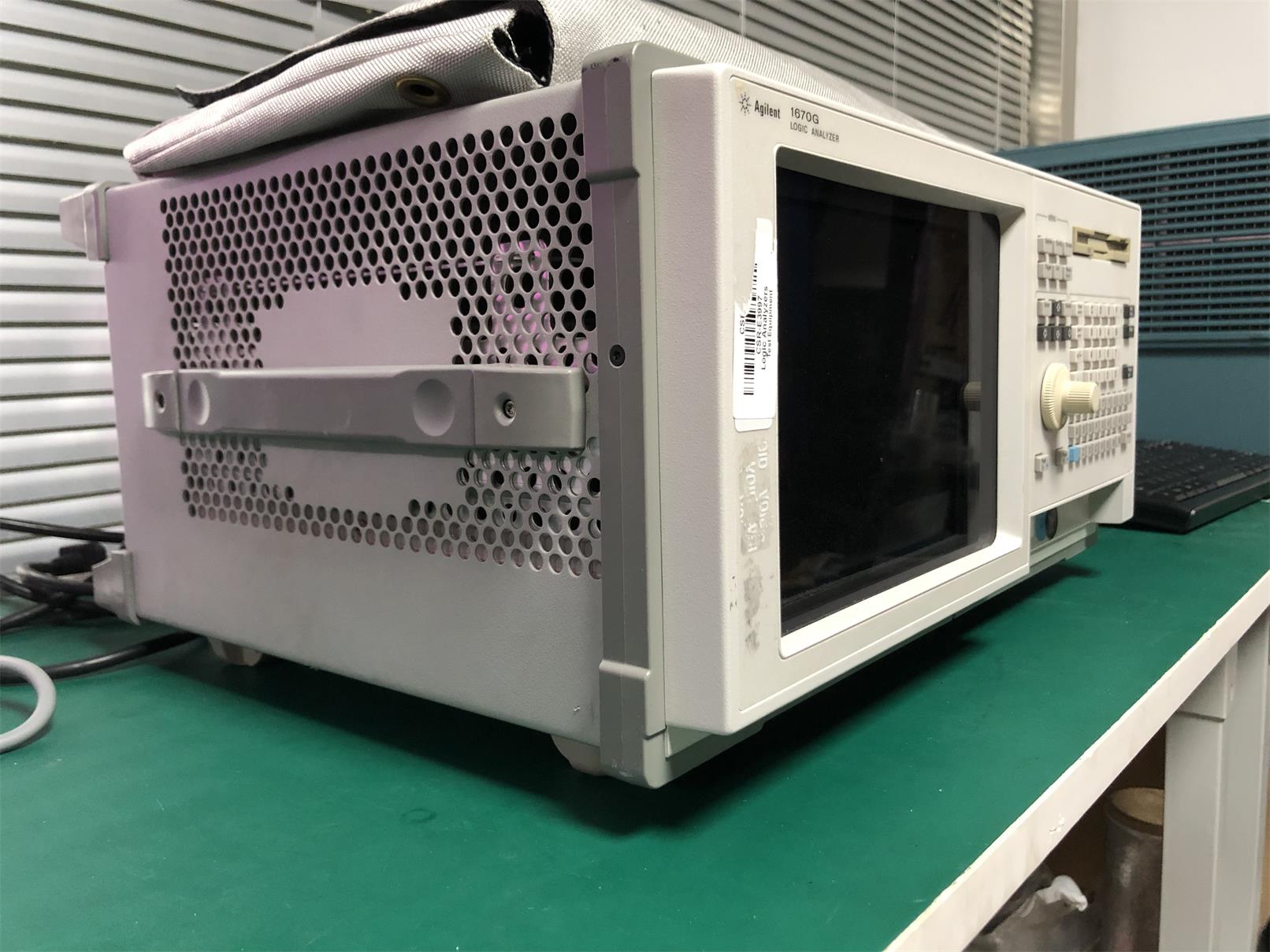

• 产品名称：安捷伦1670G逻辑分析仪
• 产品类别：逻辑分析仪
• 厂商名称：Agilent/安捷伦
• 点  击  量：427

产品介绍

产品介绍

安捷伦科技1670G系列台式逻辑分析仪使设计工程师能够购买符合其确切需求和预算的逻辑分析仪。1670G系列型号有一个内置的500 MHz，2 GSa/s示波器，可由逻辑触发分析仪。一些最棘手的硬件调试问题只能用逻辑分析仪的数字触发功能来解决，而且只能用示波器的模拟分辨率来解决。



主要特性

136通道逻辑分析系统

优异的性能：150 MHz状态速率, 高达500 MHz定时速率, 64K标准采集内存, 使用选项001时256K内存, 使用选项002时2M内存

选项003示波器: 2通道, 500 MHz, 2 GSa/s, 32K内存

选项004码型发生器: 32通道, 100M矢量/秒, 256K矢量深

2 GB硬驱和1.44 MB DOS软驱

VGA分辨率的彩色平板显示器，帮助用户迅速找到信息

可以选择鼠标操作或前面板操作，简便使用良好设计的用户界面

支持可选的PC式键盘

支持ASCII数据和PCX/TIFF/EPS屏幕快照等文件格式

Centronics打印机端口, GPIB和RS-232编程能力

通过X-Windows实现局域网远程操作，通过FTP/NFS实现数据传送

23种预先定义的触发功能，支持图形表示和普通语言描述，简便地设置强大的测量功能



规格参数

通道数：136

定时速度：500 MHz

状态速度：150 MHz

状态时钟/限定符：4

存储器：64K标准存储器、256K或2M可选存储器

码型发生器：可选2通道示波器或32通道

LAN端口：薄局域网和以太网

尺寸：440×205×367 mm（17.3×8.1×14.5 in.）

重量：13 kg（28.6 lb.）
