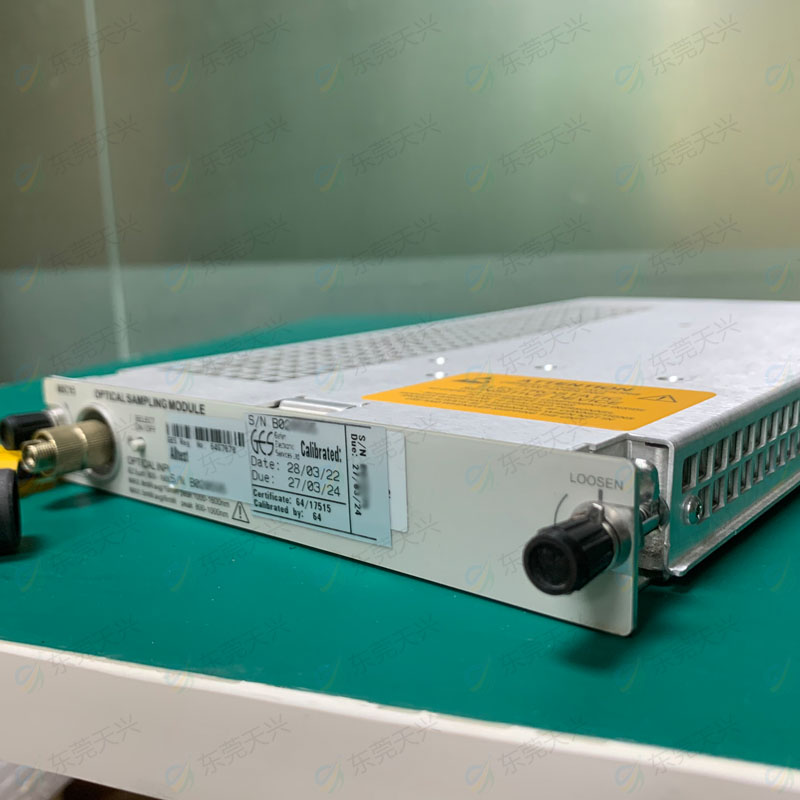

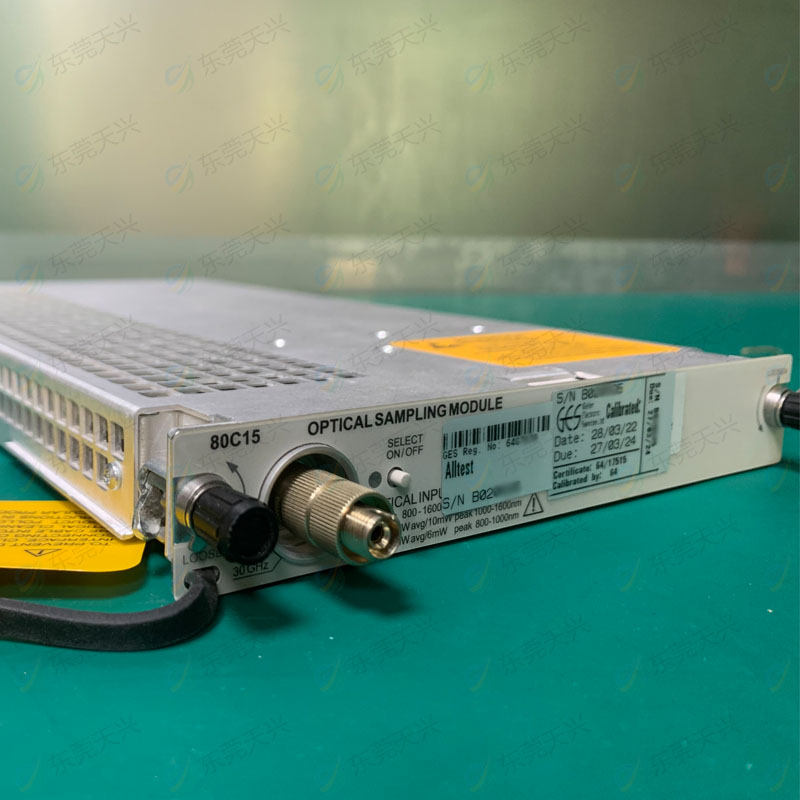

• 产品名称：泰克80C15光采样模块
• 产品类别：示波器和探头
• 厂商名称：泰克
• 点  击  量：860

产品介绍

Tektronix 80C00光学采样模块安装在DSA8300数字串行分析仪采样示波器中时，为电信（125 Mb/s至44.50 Gb/s）和数据通信（千兆以太网、10 GbE、40 GbE、50G/100G/200G/400G以太网、光纤通道和InfiniBand）应用以及通用应用提供完整的光学测试解决方案光学元件测试。其他模块特征包括光-电转换器、平均功率监视器、一个或多个参考接收器滤波器、全带宽光路径、可选集成时钟恢复、可选电时钟恢复信号拾取和通用光输入连接器。



80C15单/多模多速率数据通信和电信25Gb/s、100Gb/s应用。

80C15模块提供集成和可选择的参考接收器滤波，支持在所有标准25和100（4 x 25）Gb/s标准速率的850、1310 nm或1550 nm下进行一致性测试。80C15为以下速率提供带宽过滤：

25.781 Gb/s（100GBASE-SR4、100GBASE-LR4、100GBASE-ER4和Infiniband EDR）

TDEC（100GBASE-SR4）

27.952 Gb/s（OTU4）

28.05 Gb/s（32G光纤通道）

除滤波器速率外，您还可以为80C15选择带宽，以获得最佳的噪声与带宽性能，从而获得准确的信号特性。



80C15选件CRTP提供第二个高灵敏度的光输入，以驱动时钟恢复触发拾取（CRTP）电差分输出，用于时钟恢复功能或错误检测。



80C15提供32 GHz全带宽和完全集成的光学参考接收器（ORR），6支持在8501310和1550 nm处进行单模和多模一致性测试。该模块包括支持以下速率的带宽筛选器：25.781 Gb/s（100GBASE-SR4、Iniffiniband EDR、TDEC）、27.952 Gb/s（OTU-4）和28.05 Gb/s（32G光纤通道）。

80C15选件CRTP提供第二个高灵敏度的光输入，以驱动时钟恢复触发拾取（CRTP）电差分输出，用于时钟恢复功能或错误检测。

规格参数

波长范围：800-1600 nm

未滤波光带宽：>32 GHz

光纤输入：62.5 μm

典型掩模测试灵敏度（dBm）：-8，1310 nm

尺寸：165×25×305 mm（6.5×1×12 in.）

重量：2.61 kg（<5.75 lb.）
