• 产品名称：泰克P80318 TDR手持式探头
• 产品类别：示波器和探头
• 厂商名称：泰克
• 点  击  量：602

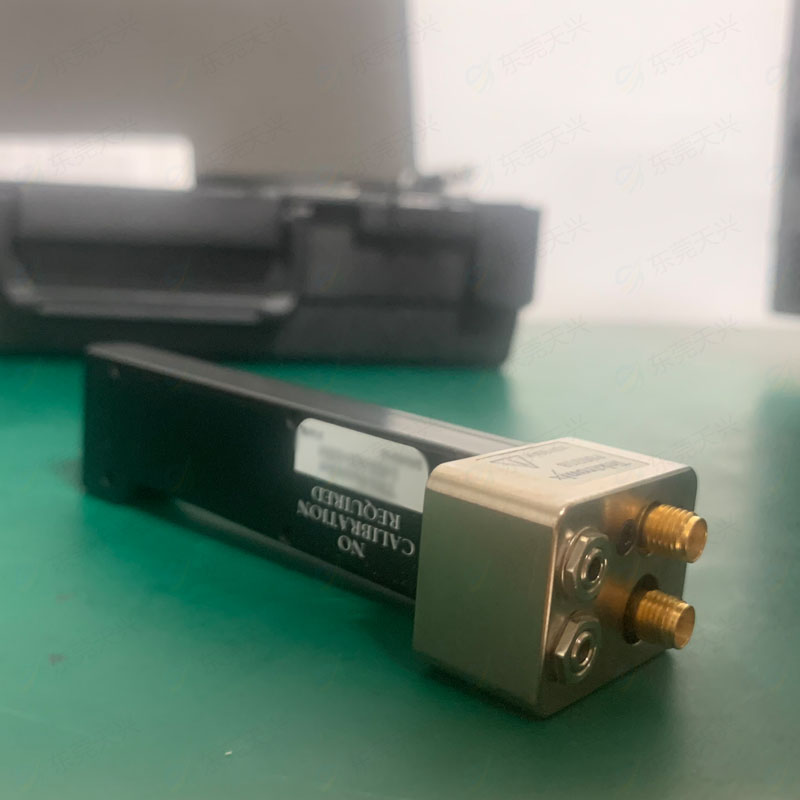

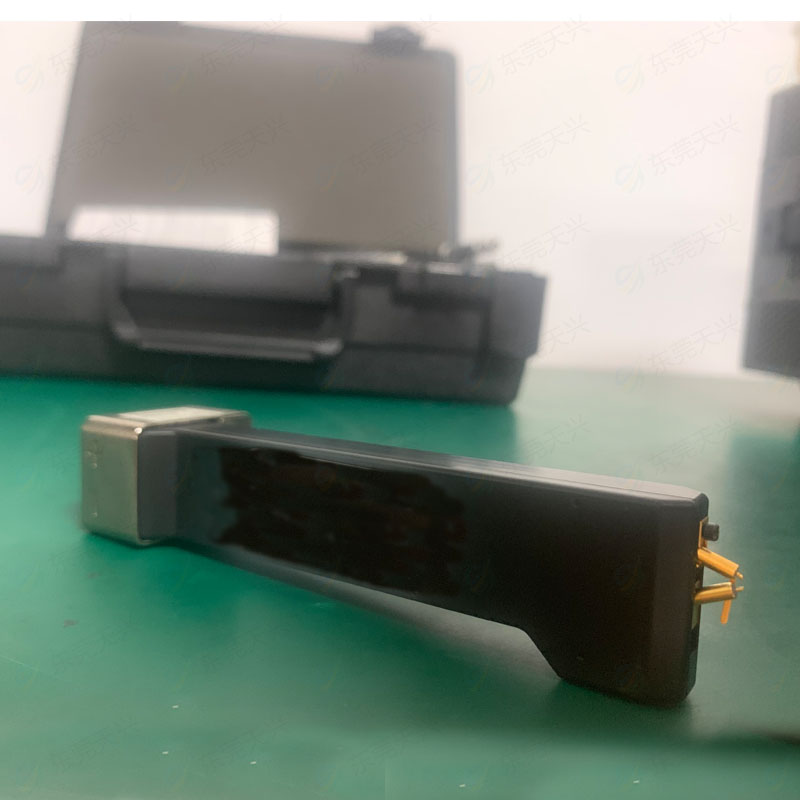

P80318 TDR手持式探头

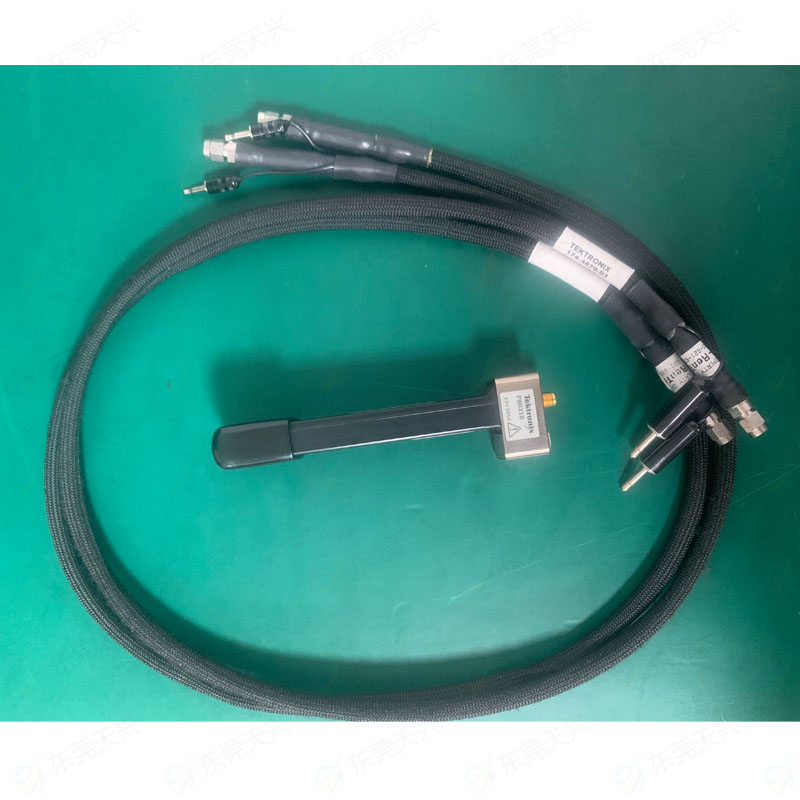

P80318是一种18GHz 100 Ω输入阻抗的差分TDR手持式探头。通过该探头可以对差分传输线进行高保真阻抗测试。通过可调整的探头针脚可以实现多种差分线间距和阻抗。 P80318探头还包括两个带有平行线控（它们向80A02提供对EOS/ESD保护的控制）的精密SMA电缆。

功能与特点
18GHz带宽
直接电路内TDR 测试
0.12 ″的可重复可靠的阻抗变化分辨率
从0.5毫米到4.2毫米的可调探头针脚
探测没有接地点的完全平衡的差分信号
双重缓冲设计使探头端部保持正确的DUT接触
与两个80A02模块一起使用时保护取样模块不受静电伤害

应用

P80318XP80318X设计用于高PCB阻抗测试应用。这些应用要求制造业设备正常运行时间。P80318X包括P80318的全部外加一个探头本体，可在个探头体由于正常磨损而需要维修时使用。可以将P80318探头用作独立的高分辨率探头，但它特别设计与两个80A02EOS/ESD保护模块一起使用。要尽可能增大测试设备正常运行时间并尽可能减少维修成本，必须保护取样模块不受静电伤害。通常取样模块的受损是因为来自存储在DUT中的大量静电荷的过度电性应力（EOS）和静电放电（ESD）。使用两个80A02模块可以在将信号切换到取样模块前确保探头正确接地。
