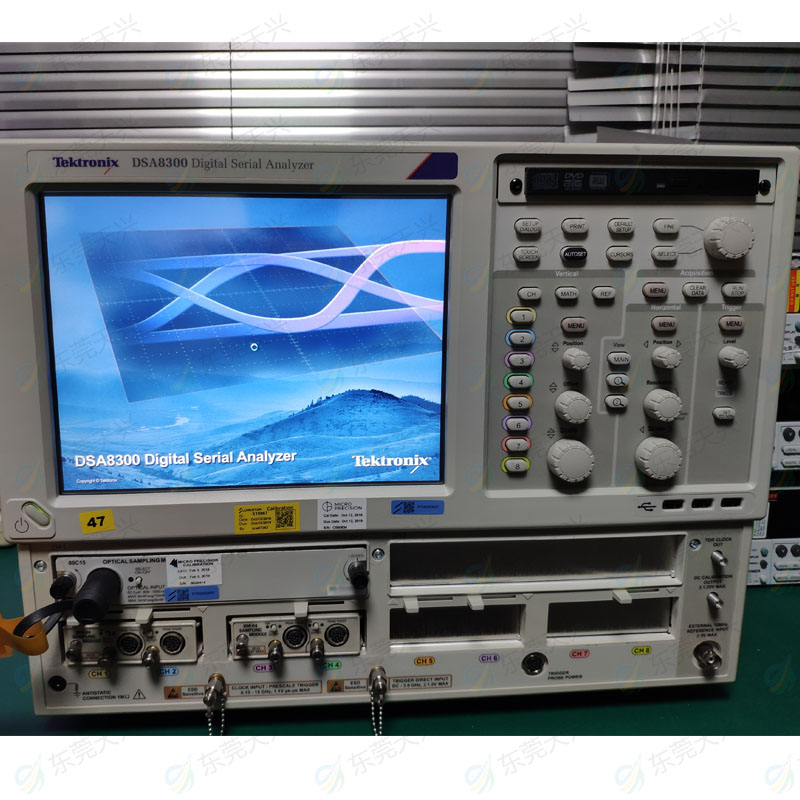

泰克Tektronix DSA8300 数字采样示波器
产品介绍
主要性能指标
光接口分辨率从 80C07B(1 mW 全量程)的 <20 nW 到 80C10C(30 mW 全量程)的 <0.6 μW
光接口带宽 >80 GHz
电接口带宽 >70 GHz
为 NRZ、RZ 和脉冲信号类型提供了超过 120 种自动测量功能
低时基抖动:
*大 8 条同时采集的通道上典型值为 425 fs
82A04B 相位基准模块中,*多 6 条通道上 <100 fs
垂直分辨率 – 16 位模数转换器
电接口分辨率:<20 μV LSB(适用于 1 v 全量程)
80 多种行业标准模板,自动进行模板测试
分析
对速率在 <1 GBd 到 60 GBd 之间的高速 PAM4 和 PAM2 NRZ 串行数据执行抖动、噪声和 BER
80STDEC 简化了高性能发射机和色散眼图闭合 (TDEC) 测量,使其非常适合生产和一致性验证应用
自动模板测试,支持 80 多种行业标准模板。新模板可以导入 DSA8300,支持各种新兴标准。用户可以定义自己的模板,自动进行模板测试
抖动、噪声、BER、模板测试和串行数据链路分析 (SDLA) 通过 80SJNB Essentials 和 Advanced 应用软件选项提供
高级 TDR 分析、S 参数测量、仿真模型提取和串行链路仿真功能通过 IConnect® 应用软件选项提供
400G-M4 光制造分析软件提供了光发射机和色散眼图闭合象限(TDECQ)分析功能
高测试吞吐量
每条通道高达 200 kS/s 的高采样率
高效编程接口(IEEE-488、以太网或本地处理器接入)实现高测试吞吐量
