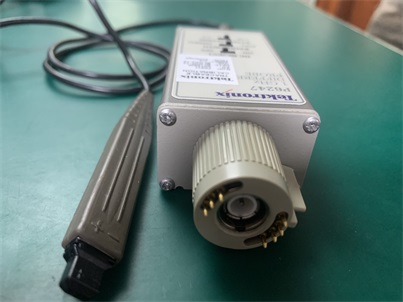

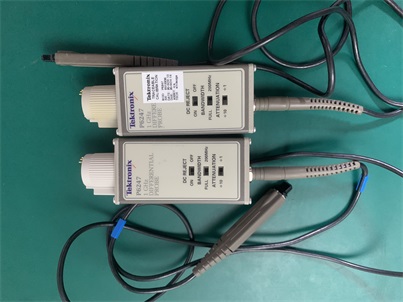

• 产品名称：泰克P6247差分探头
• 产品类别：示波器和探头
• 厂商名称：泰克
• 点  击  量：739

产品介绍

差分探头使用户可以在磁盘驱动器、数字 IC 设计 (RAMBUS) 和通信应用（千兆以太网、IEEE-1394 Firewire 和光纤通道）通常涉及的高带宽信号上进行时域或频域测量。P6248 拥有允许 RAMBUS 进行探测和 IEEE-1394 互联访问的附件。较小的几何形探头头部和各式各样的探头端部附件使这些探头在维持高共模抑制比的情况下，轻松实现表面组装器件的手动探测。
P6246、P6247 和 P6248 非常适用于磁盘驱动器读取、通道电子装置的设计验证以及解决与高速逻辑相关的跳地效应问题时的定时分析。它们还可用于高速通信信号的脉冲形状或串扰的一致性测试。



泰克P6247差分探头特性和优点
>1.0 GHz 带宽（保证）
低输入电容 lt;1>探头输入连接器：两个标准 0.025 英寸/0.63 毫米（中心 0.1 英寸）方针插座（孔型）
静电放电容限 （IEC 801-2）
使用 1103 TekProbe? 电源连接至 TDS 系列示波器或其他仪器的 TekProbe? BNC 接口
适用于示波器、频谱分析仪或网络分析器
>60 dB （1000:1） 共模抑制比 （CMRR）
探头顶部较小，易于探测 SMD
泰克P6247差分探头应用
通信（千兆以太网、IEEE-1394、光纤通道）
半导体特点描述 （RAMBUS）
磁盘驱动器读取通道设计
通信脉冲形状*性
抖动、串扰和 BERT 测量
跳地效应定位
