• 产品名称：Agilent/安捷伦86107A 精密时基参考模块
• 产品类别：模块
• 厂商名称：Agilent/安捷伦
• 点  击  量：486

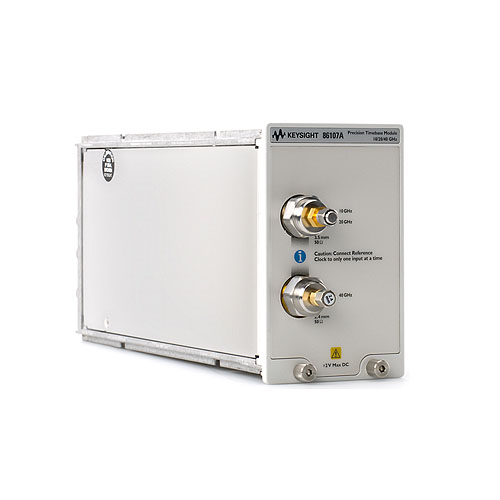

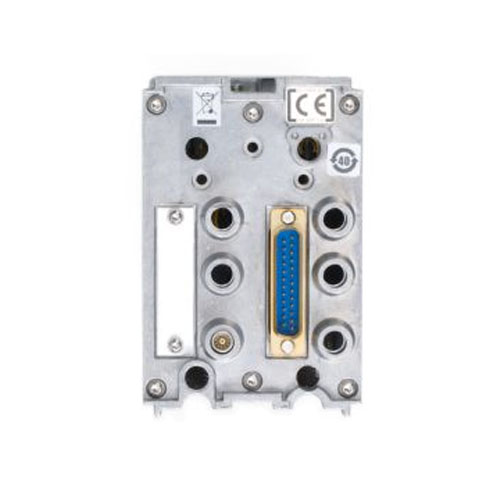

安捷伦86107A 精密时基参考模块

86107A是十多年来宽带取样示波器最显著的改进之一。抖动性能几乎降低了一个数量级，小于200 fs RMS。时基分辨率也从10 ps/分提高到2 ps/分。由于86107A将时基抖动和线性度提高了五倍以上，因此它提供了40 Gb/s波形的极其精确的视图

利用这个精密时基参考模块，能够对 10 Gb/s 以上的电信号和 20 Gb/s 以上的光信号进行精确的抖动分析

查看特征电平为 0.2-1.5 Vpp 的输入信号，触发范围为 2 至 48 GHz（取决于选件）

选择电输入：3.5 毫米阳头（频率>25 GHz 带宽时，选择 2.4 毫米阳头）

<100 fs RMS（频率>4 GHz 时）和<280 fs RMS（频率<4 GHz）有助于进行更好的测量

兼容性
86100A/B/C Infiniium DCA/DCA-J主机
