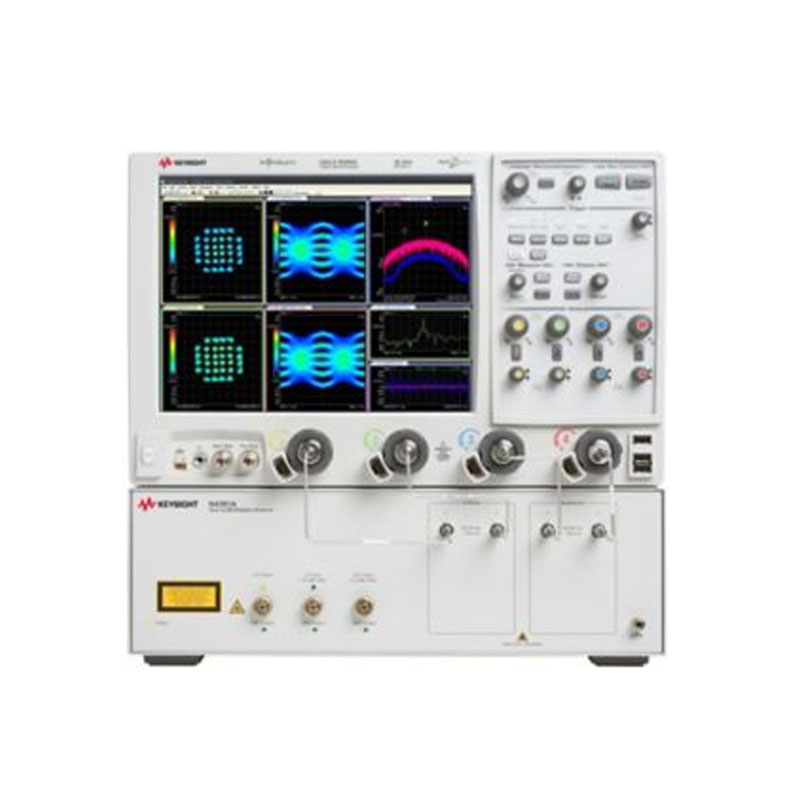

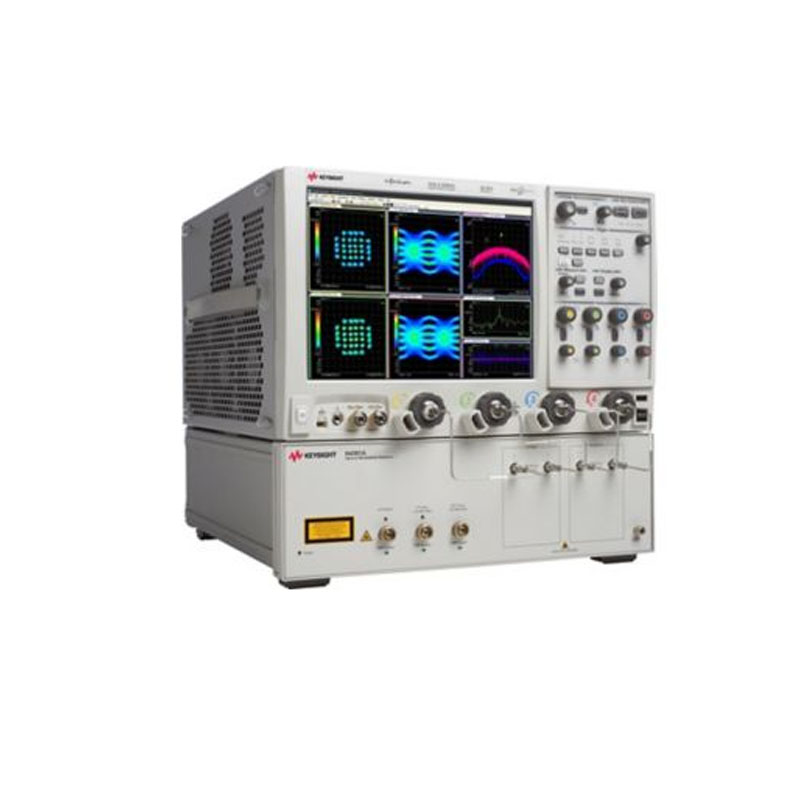

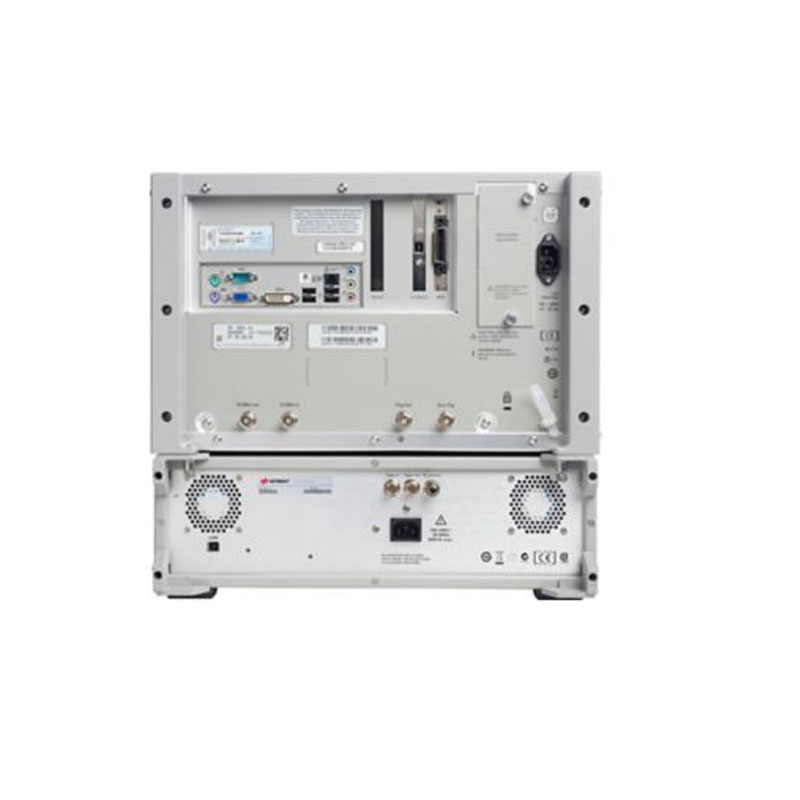

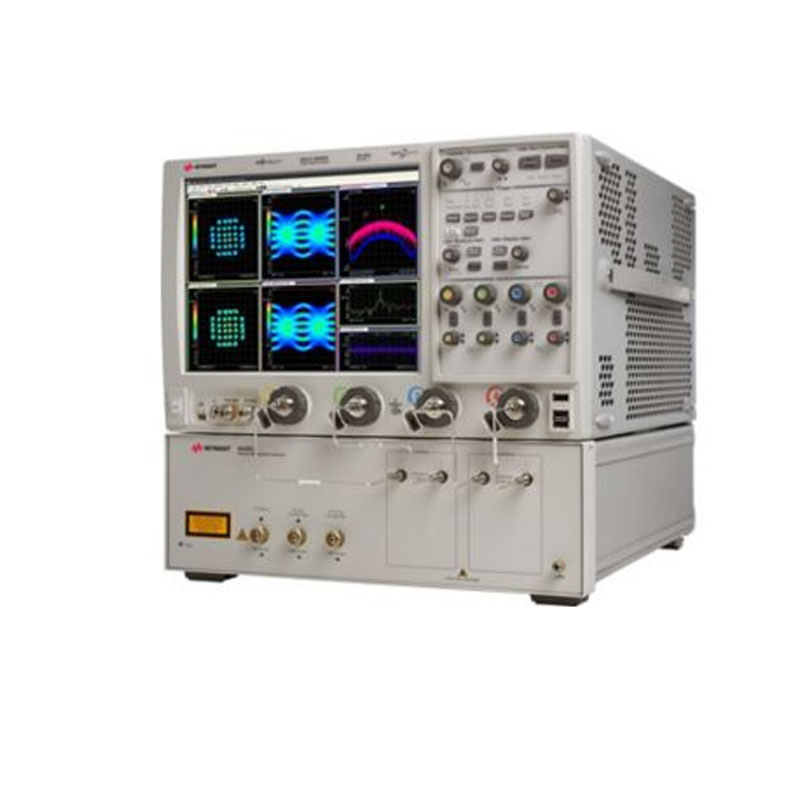

是一款完整的高端光调制分析仪,适用于单载波或多载波 400 Gbit/s 和 1Tbit/s 复合调制传输系统中的尖端科研应用。它基于最新的 Z 系列是德科技示波器、40 GHz 双偏振相干接收机和光调制矢量信号分析软件,提供十分灵活的分析工具和智能设置,可帮助您轻松完成仪器设置。
• 4x 33 GHz 系统带宽,4 x 40 GHz 光接收机带宽
• 1.8% rms EVM 指定典型系统本底噪声
• 66 Gbaud 符号率
• QPSK:264 Gbit/s;QAM 16:512 Gbit/s
• 66 GHz 分析频宽
• 1528 nm 至 1630 nm 光波长范围
• +/- 5 pm(典型值)绝对波长精度
• 现在提供高达 4x 63 GHz 的系统带宽。
优势
• 通过全面校准的完整解决方案,让您执行测试无往不利
• 提供更广泛的调制制式
• 基于品质卓越的是德科技 Z 系列 4 通道示波器而设计
特性
• 与矢量信号分析软件完全整合,可以进行智能设置
• 分析软件还可作为单机版使用
• 用户可配置 APSK 和 OFDM 解调器
• 不依赖调制制式的偏振校准
• 结构清晰的测量结果
• 每个偏振面各自的光表征结果
• 完整信号的光汇总结果
• 每个偏振面和总体信号各自的比特误码率和 Q 因数
• 可灵活配置的屏幕布局
• 内部 PMF 开关可选择内部或外部本地振荡器激光源,以获得最佳的长期测试结果
• 灵活选择 DSP 算法并排序
• 各种 CD 和 PMD 补偿和测量算法
• 可以像是德科技算法一样灵活集成用户 DSP 算法
Agilent DSAX92004A 示波器20GHz真正模拟带宽
• 80 GSa/s 采样率,2 通道;40 GSa/s 采样率,4 通道
• 业界最深的存储深度――高达 2 Gpts 存储器(每个通道具有 50 Mpts 的标准深度)
Agilent DSAX92004A 示波器最高的实时示波器测量精度
• 业界最高的真正模拟带宽(是主要竞争产品模拟带宽的两倍)
• 业界最低的示波器本底噪声(50 mV/格、32 GHz 时为 2.31 mVrms)
• 最低的测量本底噪声(<100 fS)
