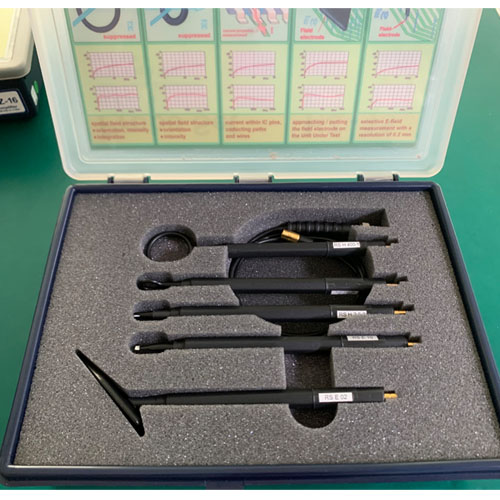

R&S®HZ-15 电场和磁场近场探头组
进行近场分析之前，用户首先要了解电场和磁场的分布方式。R&S®HZ-15 探头组包含五种探头，非常适合这个目的。所有的近场探头都为确保易用性而设计，可用于测量印刷电路板以及组件上的高频电磁场（最低 30 MHz）。磁场探头包含特殊的电屏蔽探头尖端。罗德与施瓦茨针对近场测量任务设计了多个不同的探头尖端形状。
探头的频率上限由探头尖端的尺寸和设计决定。所有探头均为无源，是测试接收机或频谱分析仪的 50 Ohm 输入端。R&S®HZ-16 前置放大器可以增加灵敏度。
电路设计人员通常会对模块进行近场测量，以确定电磁干扰是否超过 EMC 标准规定的阈值。基于场强测量，设计人员可知道被测设备或模块的多个临界频率。降低 EMI 的一个实用方法是分析近场、确定干扰源位置并提出有针对性的应对措施。
主要特点
• 特殊的电屏蔽磁场探头
• 可根据近场测量调整的探头尖端
• 高分辨率测量
• 易于判断的磁场方向
• 易于操作和处理
