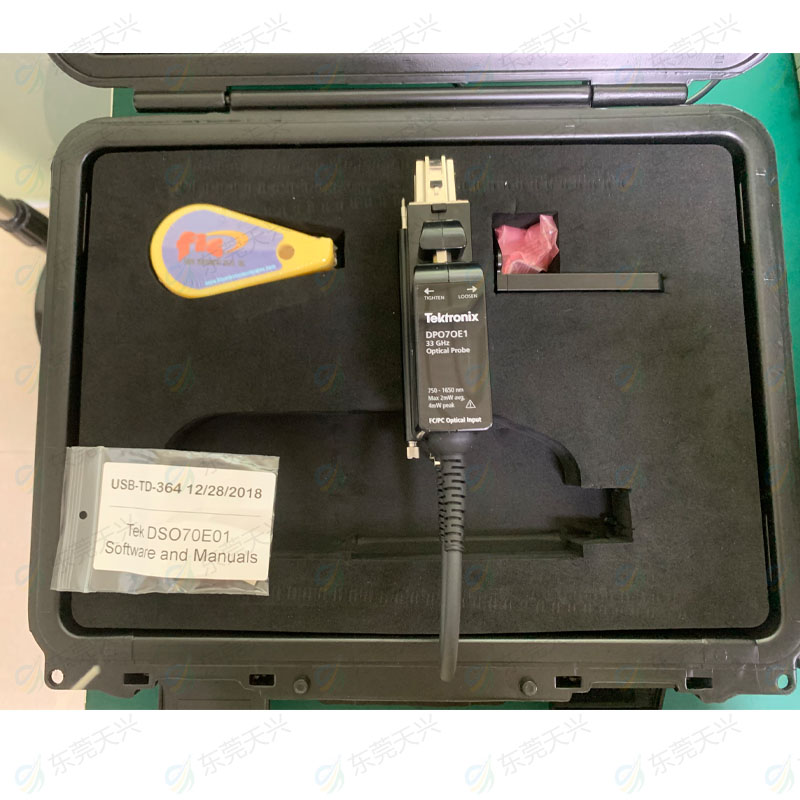

www.dgtianxing.com.cnDPO7OE 系列光探头可以作为高速串行数据信号的光基准接收机 (ORR)（使用可选的 Bessel-Thomson ORR 滤波器），也可以作为传统光电转换器，用于光带宽光信号采集。DPO7OE 系列可以兼容 DPO/MSO70000 C/DX/SX 示波器。连接到 TekConnect 通道，实现高达 33 GHz 的电带宽。在连接到 ATI 通道时，DPO7OE1 提供最高达 42 GHz 电响应，DPO7OE2 提供最高达 59 GHz 电带宽响应。
功能及优势
l 精确的光基准接收机 (ORR) 滤波器，支持 25GBd、26GBd、28GBd 和 53GBd 光网络标准，保证最高的测量精度和相关度
l多功能设计在多条通道上提供了高达 59GHz 的 Bessel-Thompson ORR 规定带宽或未滤波响应
l宽波长，FC/PC 或 FC/APC 连接器选项
l高灵敏度和低噪声，为高速信号分析提供了最好的 SNR
l深入分析 PAM4 和 PAM2 (NRZ) 信令、均衡和错误检测/隔离
l兼容 ATI 和 TekConnect® 通道，实现最大的性能或通道密度
应用
l数据中心网络设备设计验证
l研究 – 表征基于激光器的测速系统（如 PDV、BLR）及其他光现象
l使用实时示波器独有的调试功能对光接口系统进行调试
光基准接收机性能
实现光基准接收机 (ORR) 响应要求充足的仪器带宽，确保超过数据速率时实现平滑的频率滚降特点。在设计数据中心网络设备时，一般会使用四阶 (BT4) 频响的 ORR。对 NRZ(PAM2)，基准接收机的 −3dB 电带宽设置成频率是光符号速率的 75%，其带宽极限保护频段设置成频率为光符号速率的 150%。对 28GBd 光信号使用这些值可以得到下面的频响要求：
光基准接收机衰减 频率 -3 dB 0.75 * 28 G
= 21 GHz 标称值: -13.4 dB
范围: -9.4 ~ -17.4 dB 1.50 * 28 G
= 42 GHz
对 PAM4 信号，要调低 BT4 滤波器。电带宽设置成与符号速率的 50% 对应的频率。DPO7OE 系列中还提供了 ORRBT4 滤波，支持 PAM4 标准中的各种重要符号速率，如 53.152GBd 和 26.5625GBd。
通过在高带宽 ATI 通道上采集信号，可在该通道的通带中保持线性相位。这使得可在 DPO7OE1 上启用波特率高达 28Gbd 的真正光学基准接收机 (ORR) 质量滤波器，DPO7OE2 需要高达 42GHz 的受控电气响应，和高达 53GBps 的 PAM4 波特率。下图显示了 DPO77002SX 实时示波器上的 DPO7OE1 的典型频响。

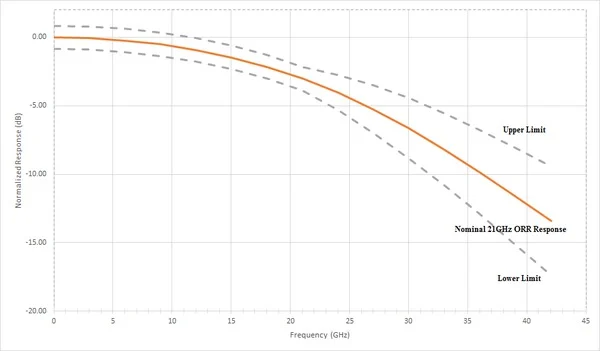

DPO7OE1 光探头和 DPO70000SX ATI 通道的四阶 Bessel-Thompson 频响
由于示波器的系统软件使用光探头和示波器通道独有的 S 参数计算 BT4 滤波器，所以使用 DPO7OE 系列 DPO70000SX 示波器可以实现平滑受控的系统响应。当前大多数实时示波器在额定通道带宽或以上的滚降特点都相当陡（如“砖墙”）。这种响应限制了复现真正 BT4 响应的能力，后者的滚降特点要平滑得多。在不具备真正 BT4 响应的情况下，信号的眼图张开程度会下降，给测量精度带来不利影响。
DPO7OE 系列光探头可以使用泰克行业领先的 DPOJET 抖动和眼图分析与 PAM4 分析软件，深入分析 PAM4-O 和 PAM2 (NRZ) 信令。
DPOJET 支持传统光测量。这些测量包括消光比、眼高、眼低、眼图交点和光调制幅度。
PAM4-O 软件支持分析 PAM4 光信号，支持时钟恢复、误码检测及 IEEE 和 OIF-CEI 特定标准测量，如 TDECQ。

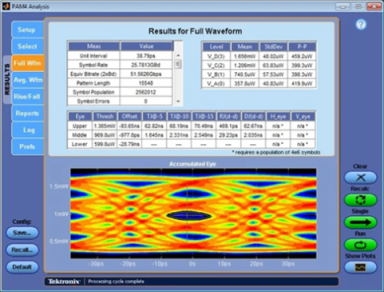

PAM4 分析软件，包括眼图和测量结果实例
通用配置

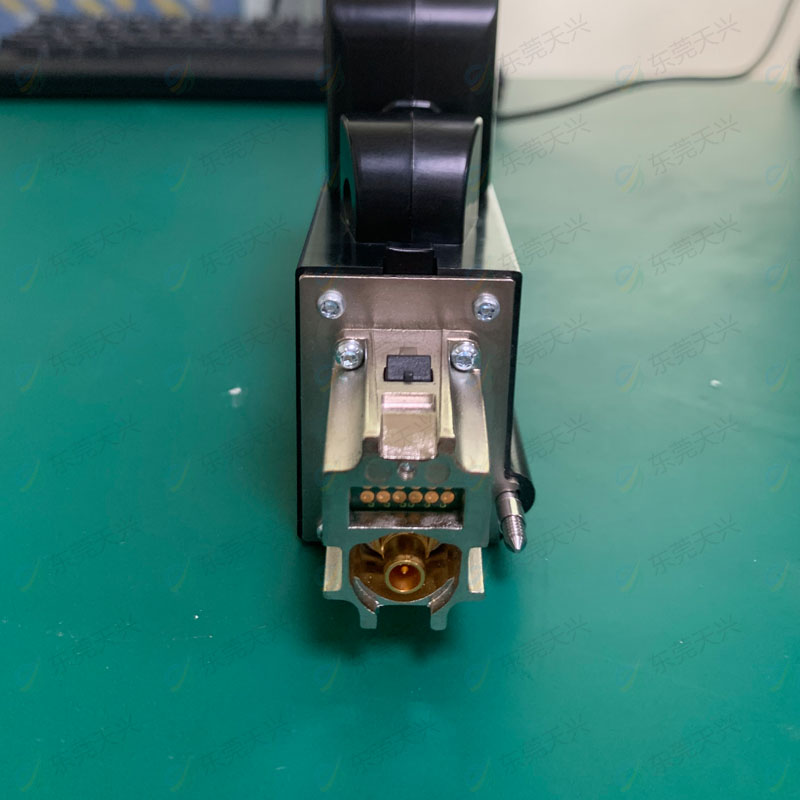

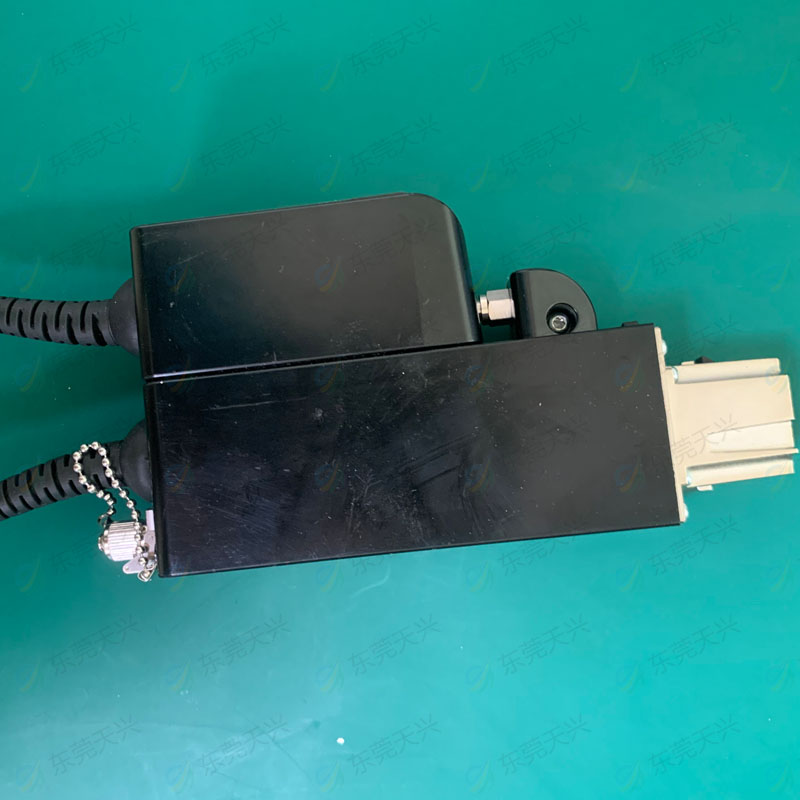

DPO7OE 系列采用通用设计，既兼容 DPO70000SX 示波器的 ATI 通道，也兼容使用 TekConnect 接口的通道。这种通用性特点使得 DPO7OE 系列光探头适合用于所有 DPO70000SX、MSO/DPO70000DX 和 MSO/DPO70000C 系列示波器。

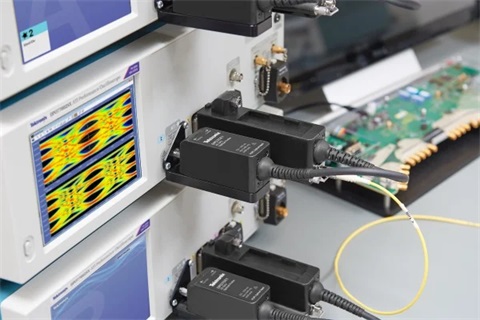

光基准接收机，在 DPO70000SX 示波器 ATI 通道上具有高达 59 GHz 的受控响应

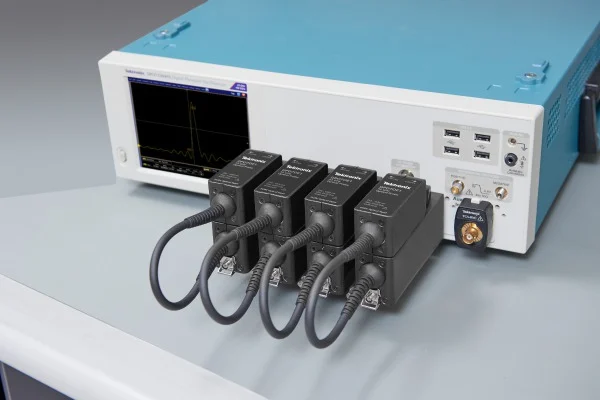

DPO70000SX 示波器支持最多 4 个光输入及 33 GHz 最大带宽
DPO7OE 系列探头兼容 MSO/DPO70000DX 示波器
MSO/DPO70000DX系列示波器，东莞天兴均有现货
