• 产品名称：安捷伦N2796A 2 GHz 有源探头
• 产品类别：探头放大器/探头
• 厂商名称：Agilent/安捷伦
• 点  击  量：263

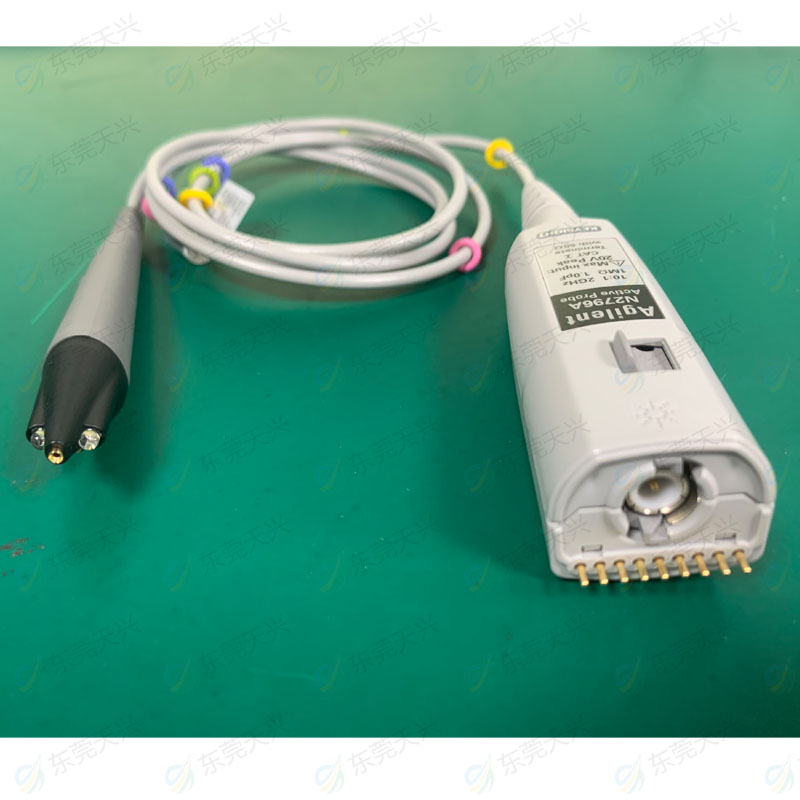

安捷伦N2796A  2 GHz 有源探头

N2796A 是具有 AutoProbe 接口的新一代低成本单端有源探头。该探头集成了当今通用高速探测所需的许多特性，尤其是在数字系统设计、组件设计/表征和教育研究应用中。它的 1MΩ 输入电阻和极低的输入电容 (1 pF) 为 DUT 提供了超低负载。再加上出色的信号保真度，这款探头可用于当今的大多数数字逻辑电压。凭借其宽动态范围 (±8 V) 和偏移范围 (±12 V)，该探头可用于各种应用。

对于高信号完整性探测，N2796A 2 GHz 有源探头是 Keysight 1 GHz 带宽 Infiniium 和 InfiniiVision 系列示波器的完美补充。N2796A 还可与 Keysight 2.5 GHz 或更高带宽的 Infiniium 9000 或 90000 系列示波器一起使用，作为 1156A-1158A 有源探头或 InfiniiMax 探头的低成本替代品。

N2796A 配备白色 LED 前照灯，用于照亮被测电路。探头由 InfiniiVision 和 Infiniium Autoprobe 接口直接供电，无需额外的电源。该探头还带有许多附件，可以轻松连接到被测电路。

主要特征：

• 2 GHz 带宽 (-3dB)
• 用于低负载的高电阻 (1MΩ) 和低电容 (1 pF) 输入
• 宽输入动态范围 (±8V) 和失调范围 (±12V)
• 内置大灯可在探测时提供更好的视野

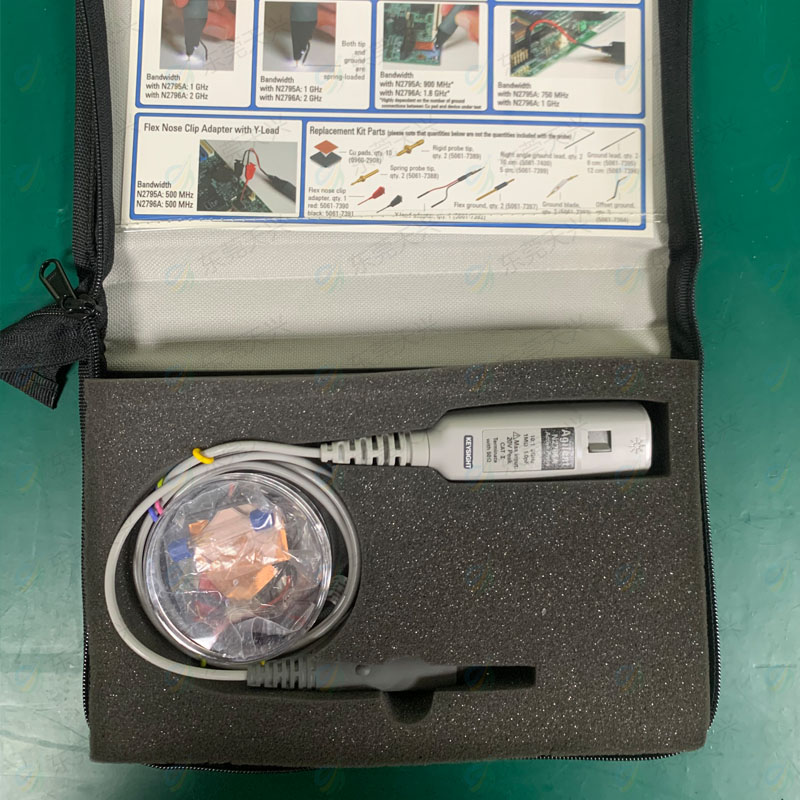

• 包括各种探头尖端配件
• 直接连接到 AutoProbe 接口（无需电源）

兼容的示波器：

• Keysight InfiniiVision 3000/3000T X-、4000 X-、6000 X-、5000、6000（6000 100 MHz 除外）、7000 和 Infiniium 9000、S 系列和 90000A 系列。
