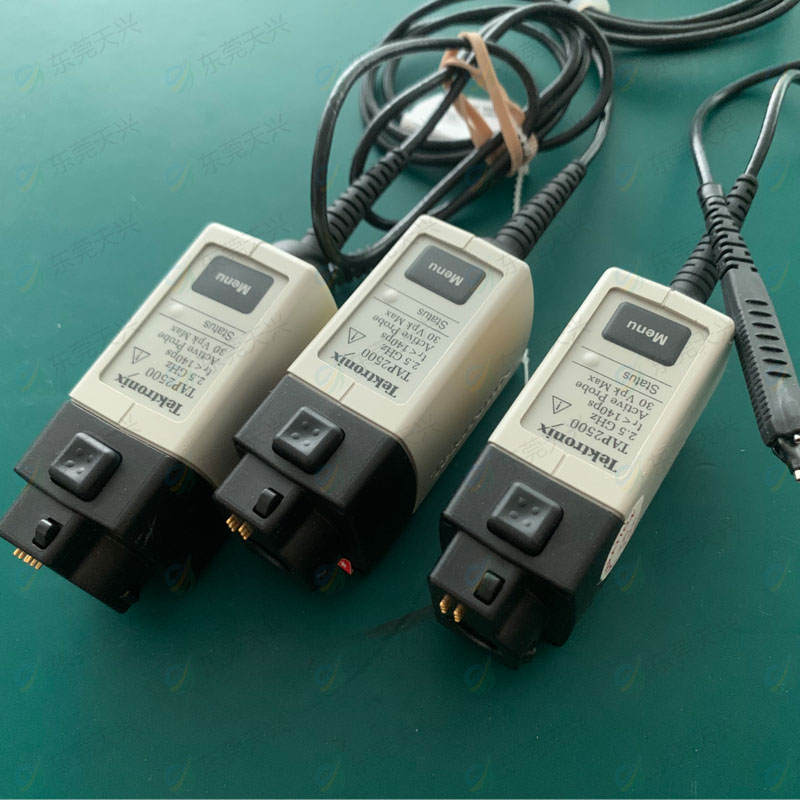

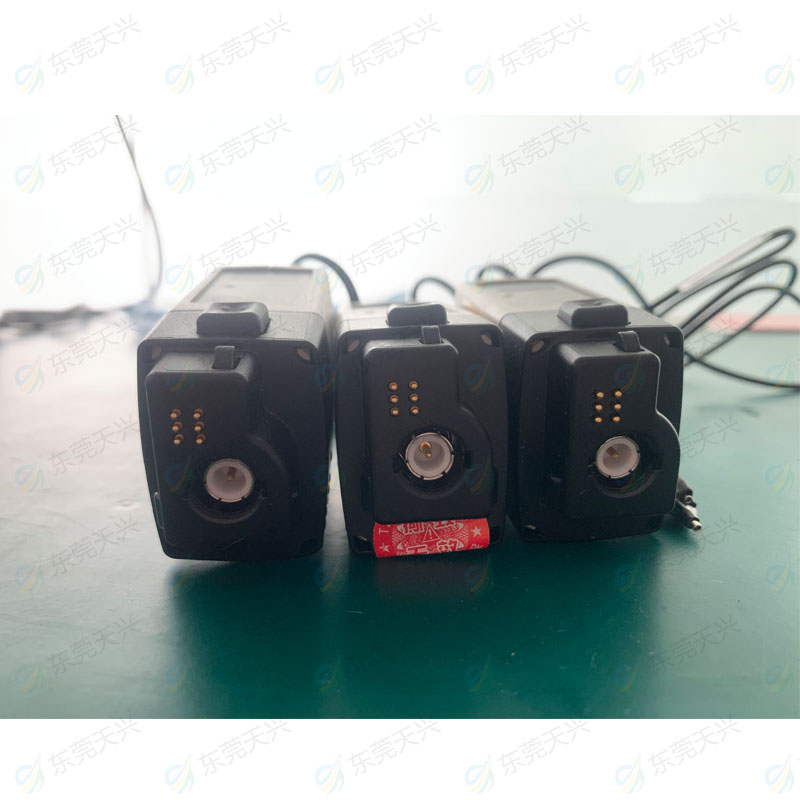

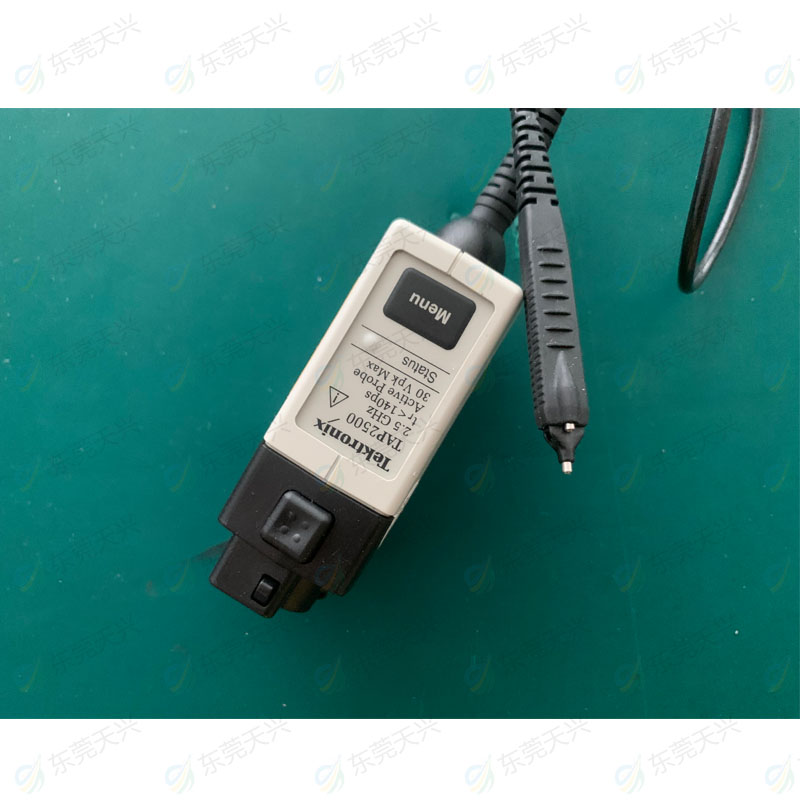

Tektronix泰克 TAP2500单端有源 FET 探头
为应用选择合适的探头是在测量中取得至佳信号保真度的关键。有源探头为高频测量提供了更真实的信号复制和保真度。由于我们的超低输入电容和独特的接口，TAP2500、TAP3500 和 TAP4000 单端有源 FET 探头提供了完美的高速电气和机械性能，满足了当今数字系统设计要求。
TAP2500有源 FET 探头是为用于及直接连接带 TekVPI™ 探头接口的示波器设计的，通过解决三个传统问题，实现了高速信号采集和测量保真度：
≤0.8 pF 输入电容和 40 kΩ 输入电阻，DUT 负载影响更低
利用多功能 DUT 连接可连接到小型 SMD
在探头尖端保持仪器带宽，支持至高 3.5 GHz 示波器
主要功能
1、杰出的电气性能
l 高探头带宽
l 快速探头上升时间
l 完美的信号保真度
l ≤0.8 pF 输入电容
l 40 kΩ 输入电阻
l -4 V ~ +4 V 输入动态范围
l -10 V ~ +10 VDC输入偏置范围
l ±30 V (DC + 峰值 AC) 至大输入电压 (非破坏性)
2、通用机械性能
l 紧凑的小型探头头部，用来探测小型电路单元
l DUT 连接附件可以连接间隙至小 0.5 mm 的 SMD
l 强健的设计，可靠性高
3、简便易用
l 直接连接带 TekVPI™ 探头接口的示波器
l 在示波器显示画面上自动确定单位和读数
l 简便接入示波器探头菜单画面，获得探头状态/诊断信息，控制探头 DC 偏置
l 通过示波器遥控 GPIB/USB 探头
4、应用
l 检验、调试和表征高速设计
l 信号完整性、抖动和定时分析
l 制造工程和测试
l 信号电压摆幅至高 8 Vp-p
