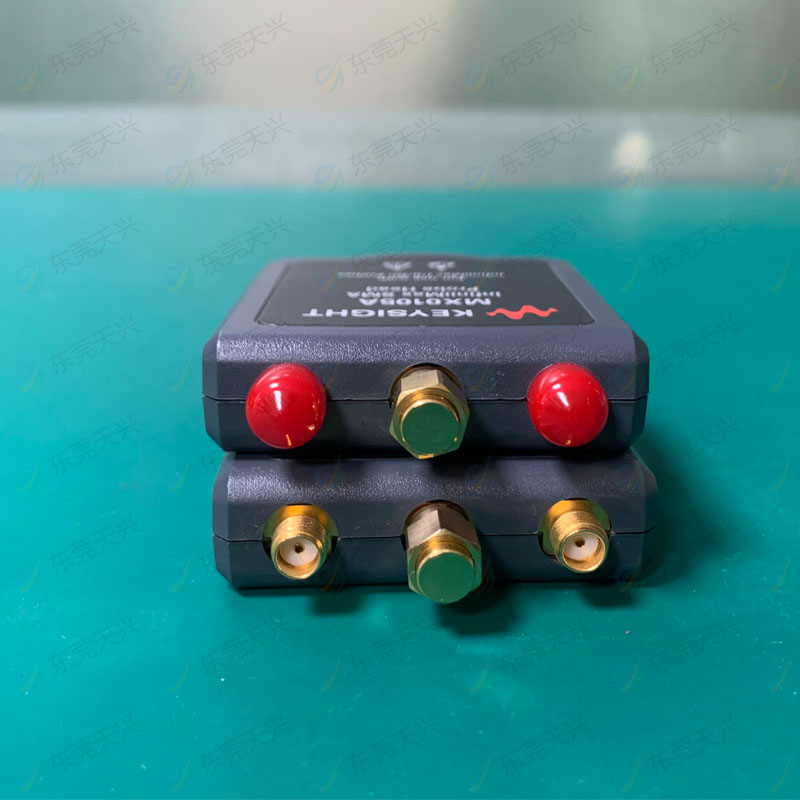

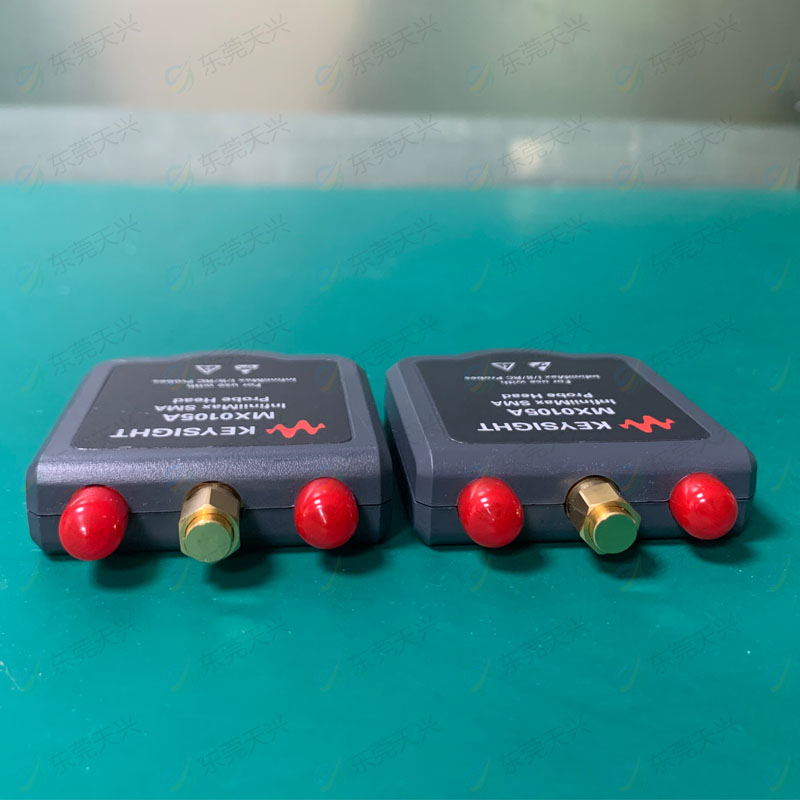

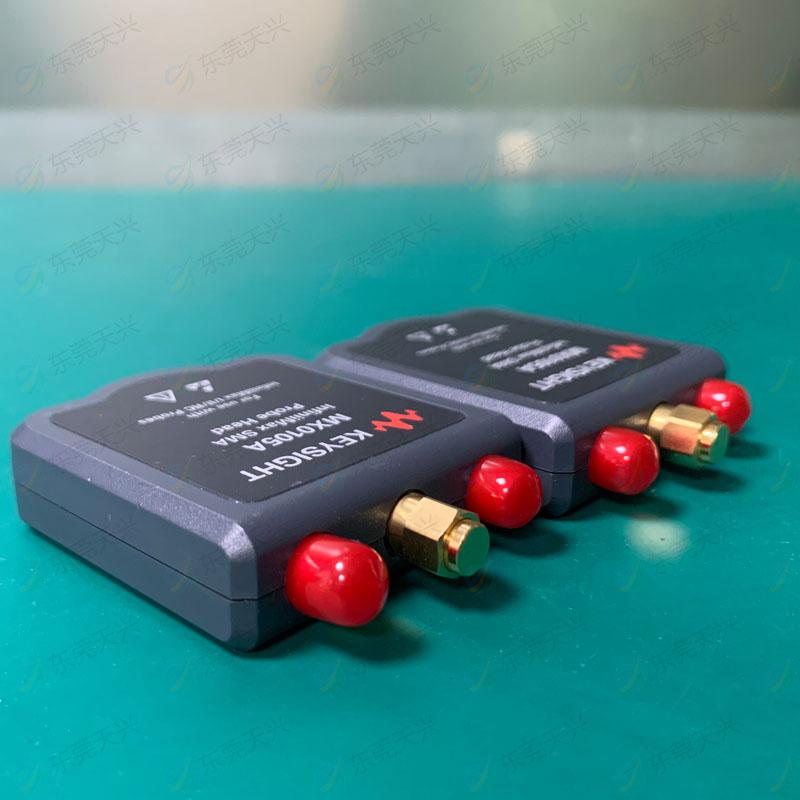

MX0105A 是一款差分 SMA 探头,可提供 20 GHz
带宽,并允许您连接两条 SMA 电缆以在示波器通道上进行差分测量。SMA 头允许端接至通用直流电压 (± 4 V),而不是 HDMI 和 MIPI M-PHY 等信号标准所需的接地。使用随附的电缆和直流电源从外部施加端接电压。
- 20
GHz 带宽——与 InfiniiMax MX0023A 探头放大器一起使用时
- 连接到 SMA 固定差分对
- 通过使用单个通道来测量差分信号,释放额外的示波器通道
- 包括半刚性同轴电缆以改变 SMA 连接器之间的跨度
- 允许端接至公共直流电压 (± 4 V) 而不是接地
- 最大输入电压
=2.28 Vrms (Vin-Vcm_term)
