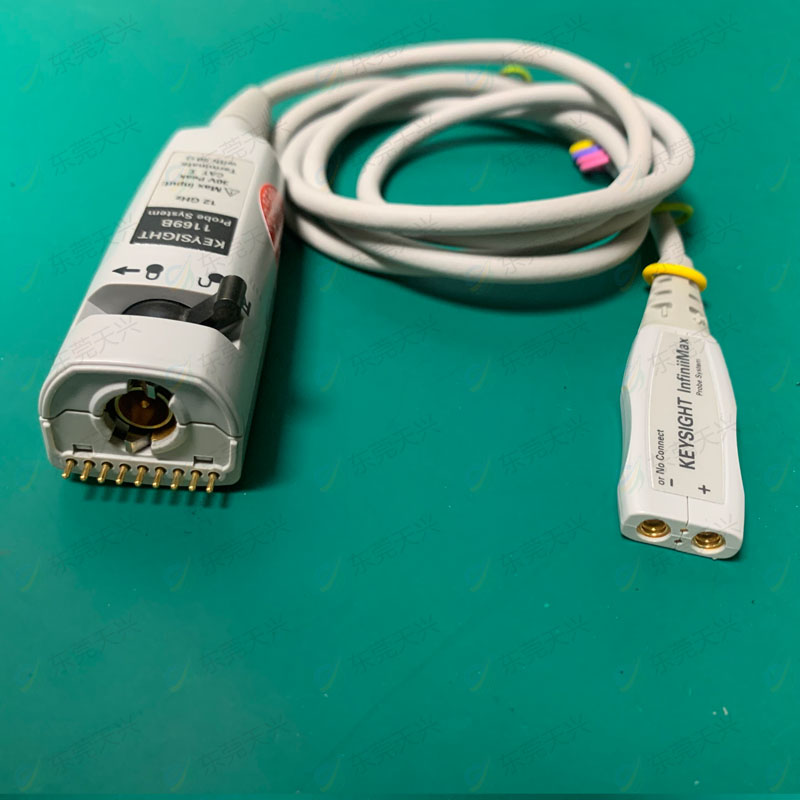

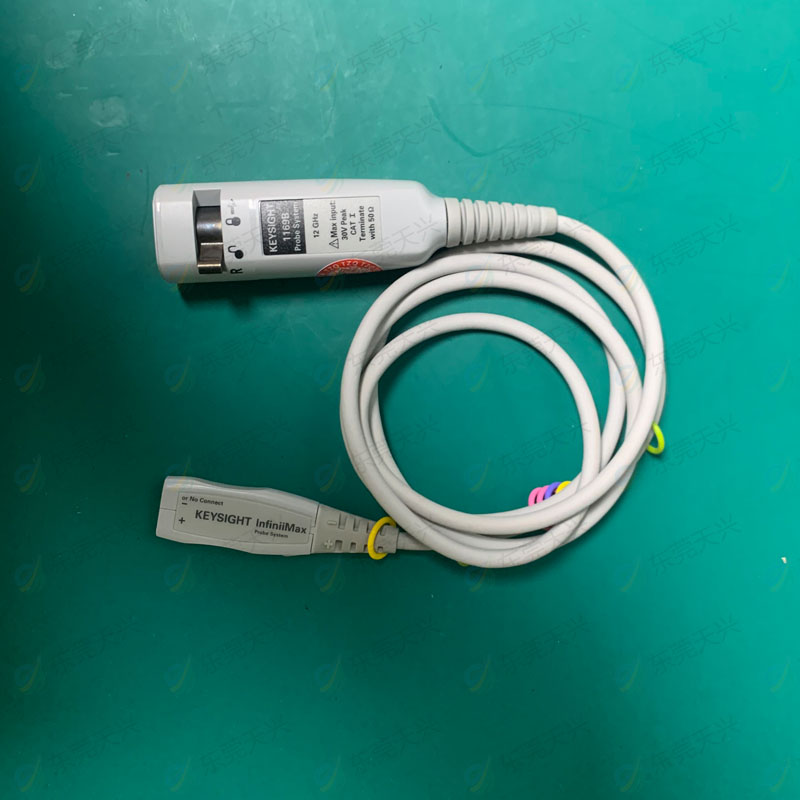

是德1169B InfiniiMax II 系列12 GHz探头放大器
用于 Infiniium 示波器的 InfiniiMax II 系列 1169B 12 GHz 探测系统提供了指定的 12 GHz 和典型的 13 GHz 的完整实时带宽。屡获殊荣的 InfiniiMax 探测系统即使在不牺牲性能的情况下也能支持最苛刻的机械访问要求。
1168A/69A 的衰减比仅为 3.4:1,在 InfiniiMax 探头中提供最低的探头本底噪声,非常适合需要高灵敏度的信号完整性测量。1168A/69A 探头系统具有广泛的探头和附件系列,支持各种实际应用。无与伦比的 InfiniiMax 探头附件支持浏览、焊接、插座、ZIF 尖端、QuickTip(磁性尖端)、软接触头和 SMA 头解决方案,有多种选项可供选择。
1169B 是 1169A 的 RoHS 兼容版本。1169B 的外形、尺寸、功能和价格与 1169A 100% 相同。
带宽:
12 GHz 指定
13 GHz 典型
范围:
动态范围:3.3 V 峰峰值
直流偏移范围:+/- 16V
最大电压:+/- 30V
输入阻抗:
差分输入 R:50
kOhm
差分输入 C:0.21
pF
单端输入 R:25
kOhm
单端输入 C:0.35
pF
