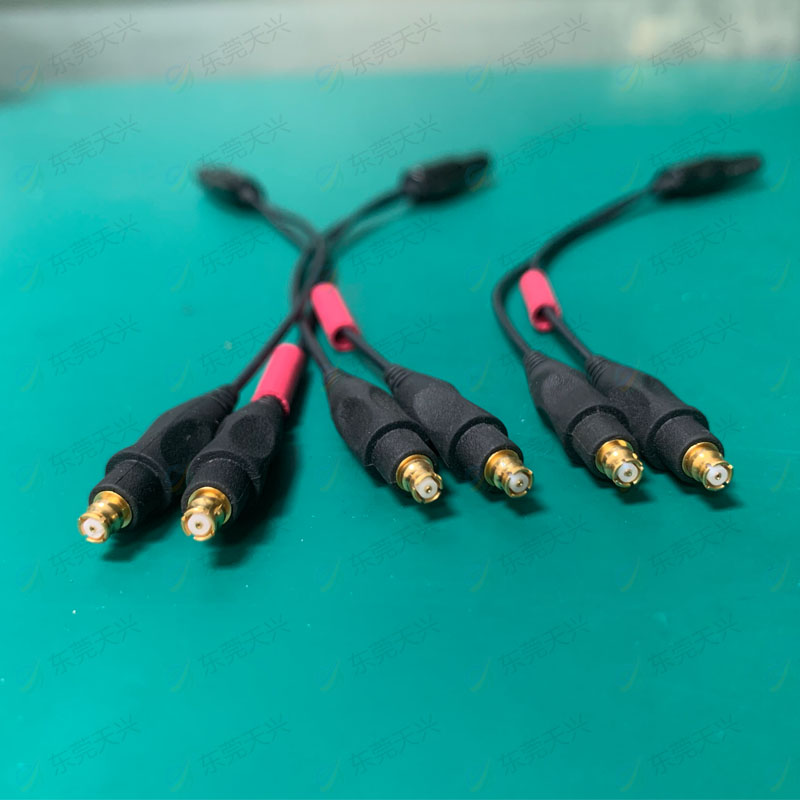

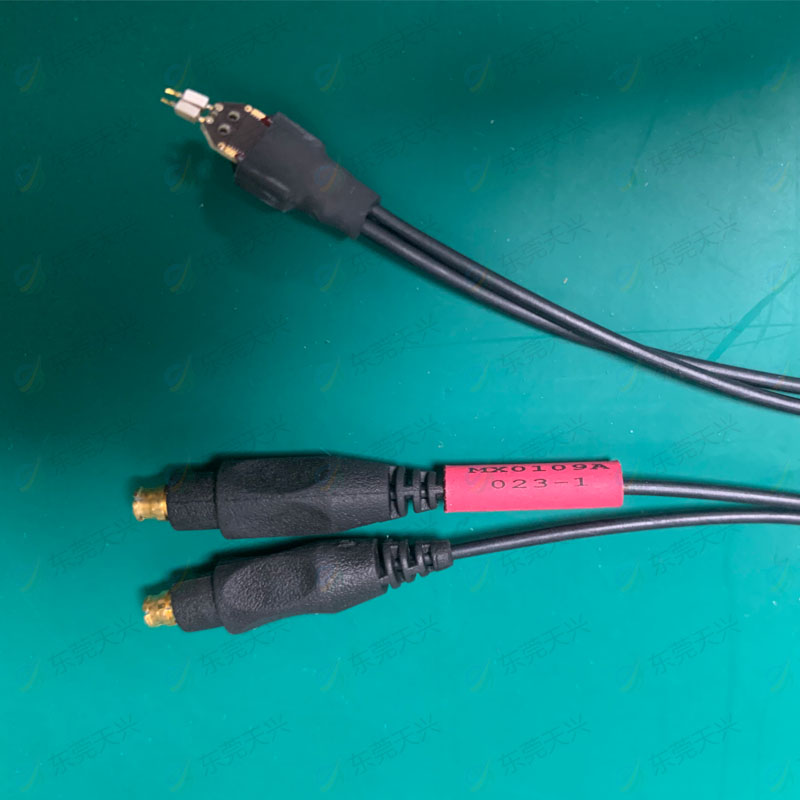

Keysight MX0109A InfiniiMax III 26 GHz极端温度焊接头

Keysight MX0109A InfiniiMax III 极端温度焊接头是一种半永久性焊接连接，可提供高达 26 GHz 的系统带宽。对于扩展温度测试，MX0109A 根据 JEDEC JESD22-A104 E 版支持 -55 °C 至 +150 °C 的极端工作温度，非常适合在环境室中测试电子电路和设备。

• 它与 InfiniiMax III 和 III+ 探头放大器兼容。
• MX0109A ZIF 尖端的 130 Ω 轴向电阻器在磨损或损坏时可以更换。
• MX0109A、N2836A 和 N2838A 的替换轴向电阻器套件是 N2836-68701。每个电阻器套件包含 10 个电阻器。
• 工作温度特性如下：
• -55 °C 驻留，至少 1,000 小时
• +150 °C 驻留，至少 1,000 小时
• -55 °C 至 150 °C 循环，根据 JEDEC JESD22-A104 修订版 E 至少 750 个循环
• 使用 N5450B 极端温度延长电缆延长腔室内的电缆长度。

主要特点

• 26 GHz 带宽（使用 InfiniiMax III N2803A 放大器）
• Cdiff = 108 fF，Cse = 140 fF
• 100 kΩ 输入 Rdiff (@DC)，1 kΩ 输入 Rdiff (@ > 10 kHz)
• 6:1衰减比，正常灵敏度
• 可变间距从 5 mil 到 250 mil（或 0.127 mm 到 6.35 mm）

注意：MX0109A 取代了 N2836A。两个探头在形状、配合和功能上相互兼容。
