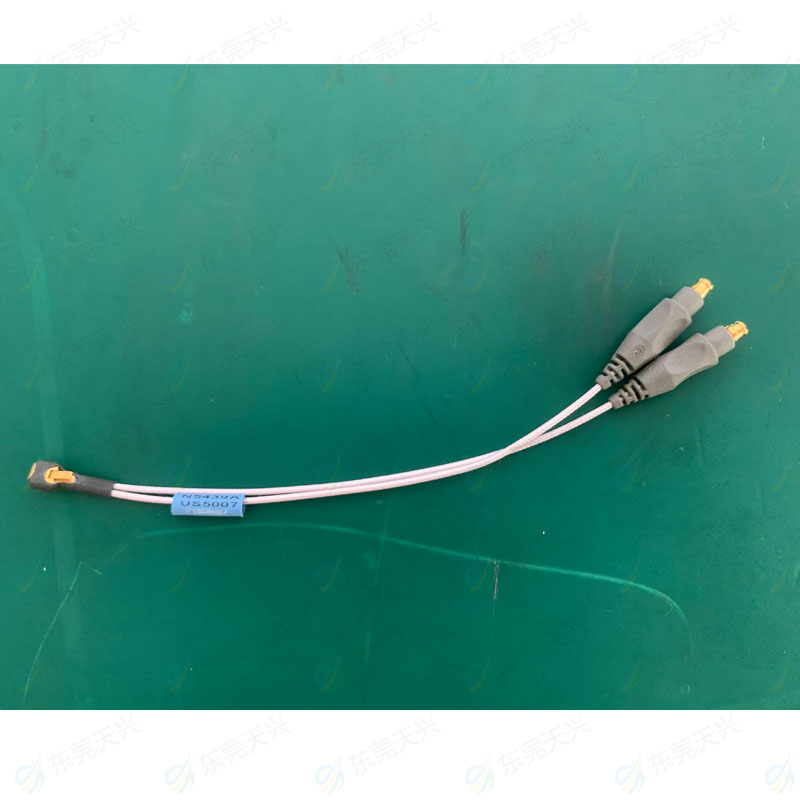

N5439A InfiniiMax III ZIF 探头

以可更换的尖端形式提供 28 GHz 带宽；移动探头时，ZIF 尖端可以留在 DUT 上。

N5439A ZIF 探头以经济的可更换尖端外形提供 28 GHz 带宽。由于负载极低，当探头从一个探测位置移动到下一个探测位置时，ZIF 尖端可以留在 DUT 上。订购 N5440A（450 Ω 陶瓷）、N5447A（200 Ω 陶瓷）或新的 N2838A（450 Ω PC 板）以获得一组 5 个带塑料叉的 ZIF 尖端，以帮助将尖端焊接到您的 DUT。N2838A PC 板 ZIF 端部显着提高了 ZIP 端部的稳健性，同时在与 N2803A 和 N5439A 结合使用时保持高达 25 GHz 的带宽性能。N5439A 不包括任何 ZIF 探头尖端。可变间距为 5 mil – 80 mil（或 0.127 mm – 2 mm）。如需免提操作，请使用 N2787A 3D 探头定位器。它与所有 InfiniiMax III 探头放大器兼容。

l 带宽：

28 GHz（典型）

Tr = 20.9 psec（10%-90%，仅使用 N2803A 进行探头）

l 输入阻抗

C diff = 32 fF，C se = 48 fF

R diff = 100 kΩ，R se = 50 kΩ

l 输入电压范围

1.6 Vpp。±0.8 V(HD2&3, <-38dB), 2.5 Vpp, ±1.25 V (HD2&3 <-34dB)（使用 N5440A 450 Ω ZIF 端头）*

0.8 Vpp。±0.4 V(HD2&3, <-38dB), 1.6 Vpp, ±0.8 V (HD2&3 <-34dB)（使用 N5447A 200 Ω ZIF 端头）*

注：HD（谐波失真）<-38 dB 为标准；< -34dB 更宽的输入范围，失真略有增加
