• 产品名称：泰克TDP1000 1GHz高压差分探头
• 产品类别：示波器和探头
• 厂商名称：Tektronix泰克
• 点  击  量：397

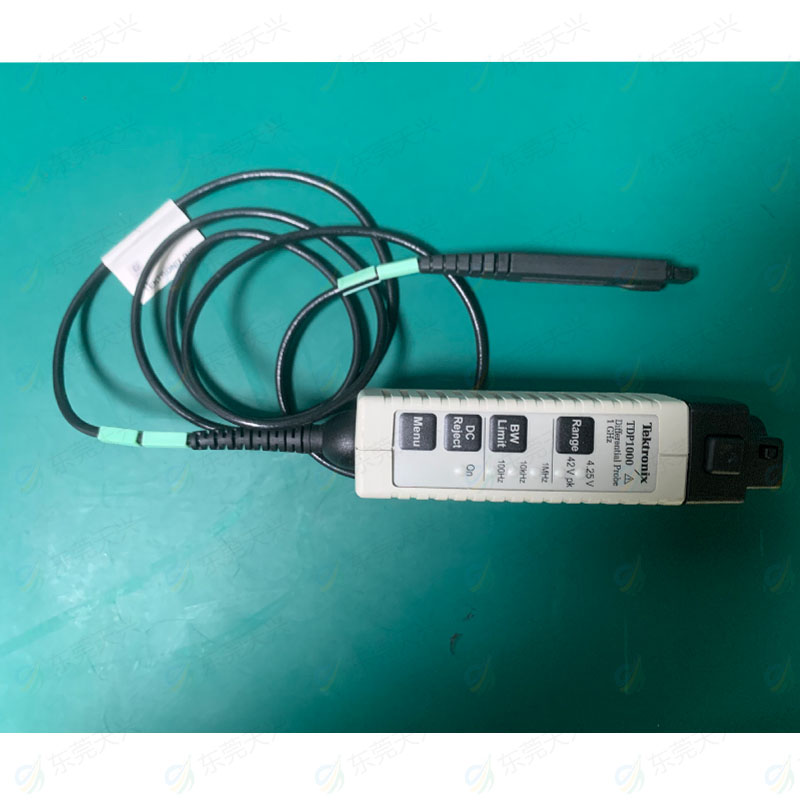

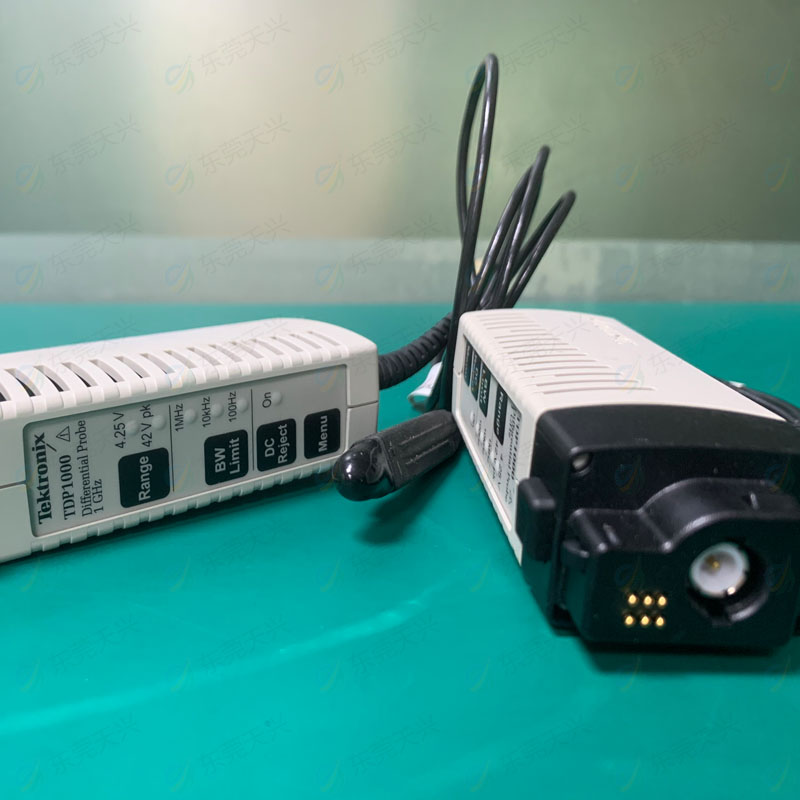

泰克TDP1000 1GHz高压差分探头

Tektronix 高压差分示波器探头提供开关模式电源（ smp ）、控制器局域网（ can ） / 局域互联网络（ lin ）总线和高速数字系统设计所需的极佳高速电气和机械性能。

特点和优势

带宽为 dc 至 1GHz
衰减为 50 ： 1/5 ： 1
上升时间为 350ps
差模输入电压为 ±42V （直流 + 峰值交流） 30VRMS
输入阻抗为每<侧 1Mohm ll 1pF 至接地
共模电压范围为 ±30V （直流 + 峰值交流）
25VRMS
非破坏性最大输入电压为 ±100V （直流 + 峰值交流）
cmrr （典型）为 55dB ， 30kHz> 50dB ， 1MHz> 18dB ， 250MHz
可选带宽限制滤波器
直流抑制

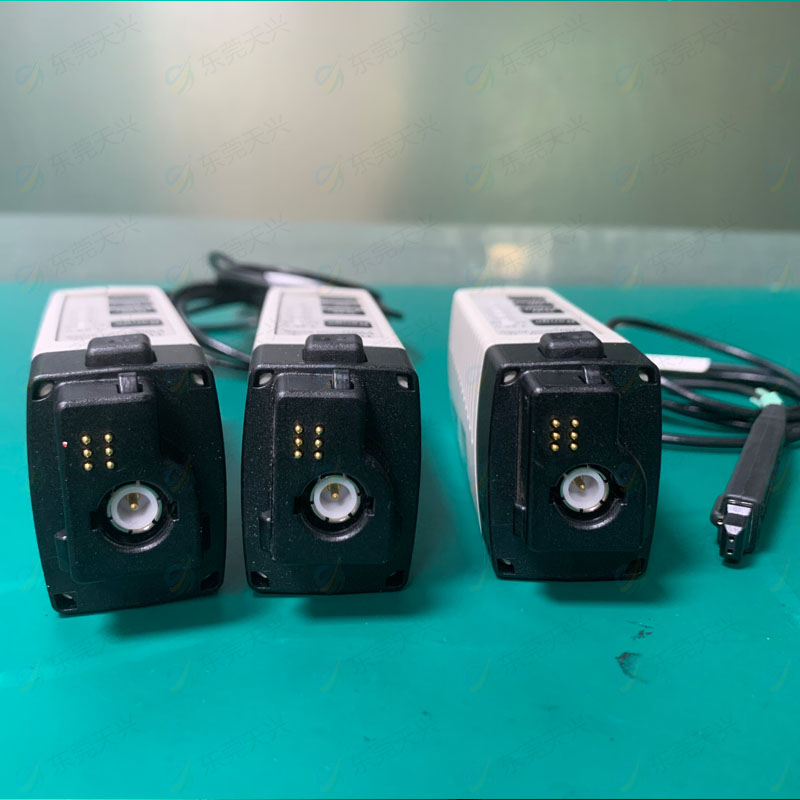

使用 tekvpi ™探头接口连接 Tektronix 示波器
易于访问示波器显示的探头菜单、用于探头设置控制和操作状态信息
自动调零– nulls 输出偏移

应用

高速开关模式电源设计
can / lin 总线设计
数字设计和特性化
制造工程测试
研究与开发
