• 产品名称：力科Gen2.0 PCIE 采集卡 有源转接卡 主动插入器
• 产品类别：协议分析仪
• 厂商名称：力科
• 点  击  量：466

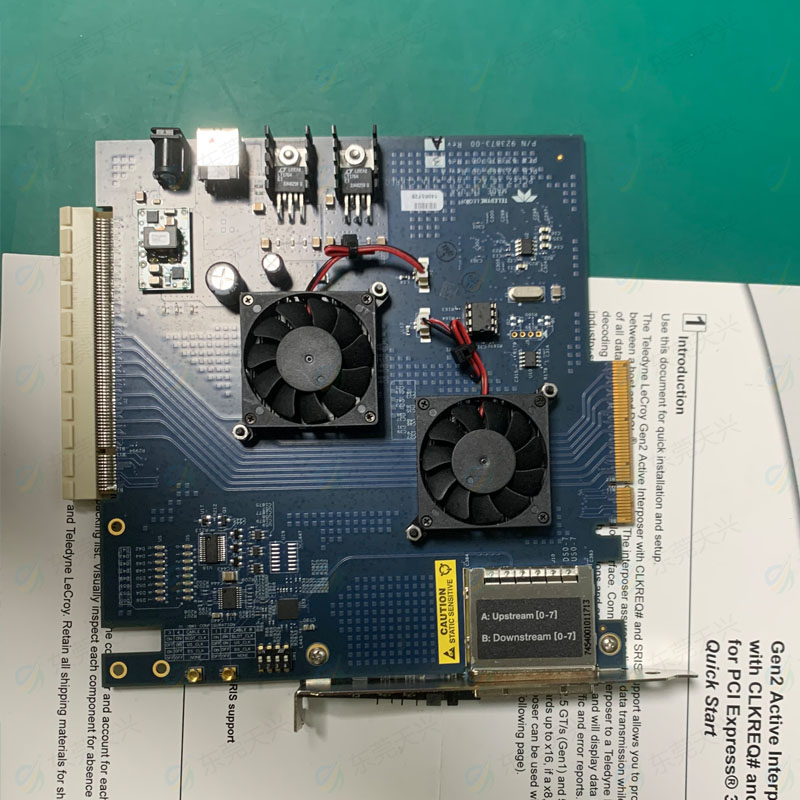

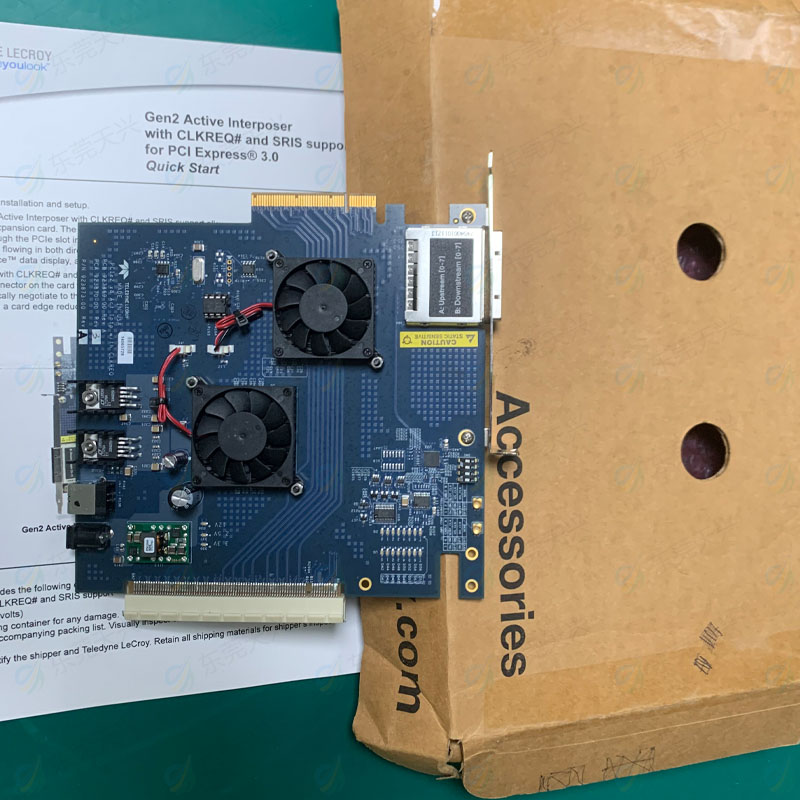

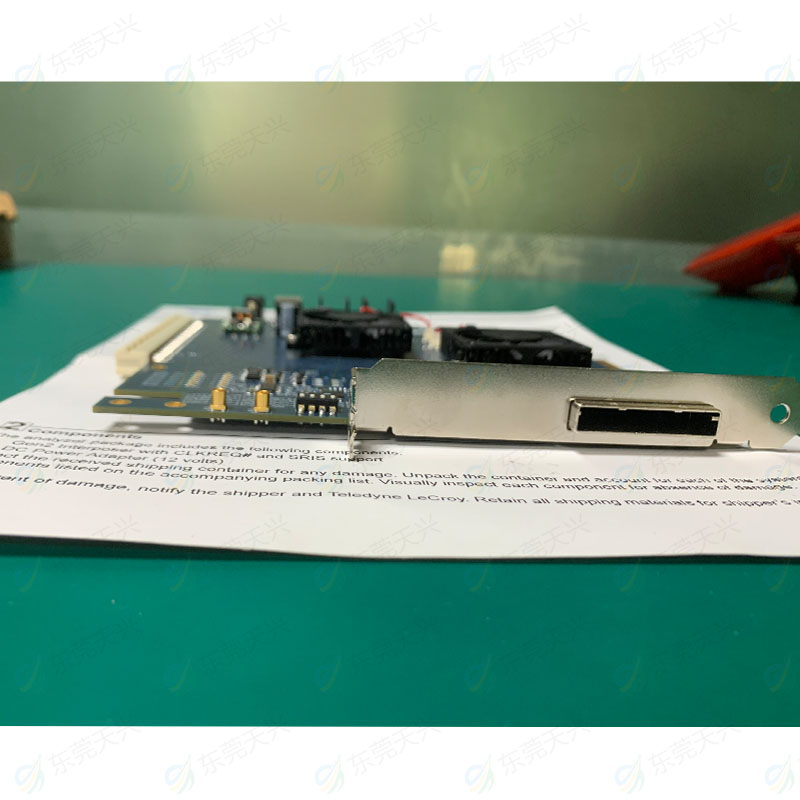

力科Gen2.0 PCIE 采集卡 有源转接卡 主动插入器

PCI Express®2.0主动插入器，支持CLKREQ和SRIS

Gen2 x8有源内插器支持(Gen2) 的数据速率，以及高达 x16 的通道宽度（对于 x8 内插器，卡上的 PCIe 连接器将支持 PCIe 扩展卡最大 x16，但在通过转接卡时，通道宽度将协商降低到最大 x8）。通过使用卡边缘减速器适配器，内插器可与小至 x1 的主机 PCIe 扩展槽一起使用。

Gen2 x16 有源内插器与 Summit T3-16 分析仪（或两个 Summit T3-8 分析仪）一起使用。Gen2 x8 有源插入器适用于 Summit T3-16、Summit T3-8 和 Summit T28。Gen2 x8 Active Interposer 还提供支持 CLKREQ# 和 SRIS 的版本，用于测试这些功能支持的低功耗模式。

Teledyne-LeCroy Gen2有源插入器与CLKREQ#和SRIS支持为探测PCI Express流量提供了一种经济的方法主机和PCIe®扩展卡之间。插入者保证可靠的数据传输，同时100%捕获所有数据流经PCIe插槽接口的流量。连接插入器Teledyne-LeCroy分析仪允许解码和显示数据在两个方向和所有车道上流动，并将显示数据使用行业标准CATC跟踪的流量™ 数据显示，沿具有广泛的流量和错误报告。

带有CLKREQ#和SRIS的Gen2主动插入器支持数据速率为2.5和5.0 GT/s（Gen2）。车道宽度较小支持（例如，x8配置通过x8 PCIe连接器安装在卡上，但无法支持更大的因为主机连接器限制为x8）。插入器可以是通过使用卡边缘与主机PCIe扩展插槽配合使用，扩展插槽小至x1减速器适配器（再次参见下页的图表连接将自动协商到最低车道宽度）。

具有CLKREQ#和SRIS支持的Gen2主动插入器与峰会相结合™ 协议分析器，为用户提供全套测试功能，包括测试产品PCIe 3.0规范的数据速率高达5 GT/s，并允许测试CLKREQ#和SRIS支持的新低功耗模式。具有CLKREQ#和SRIS支持的新Gen2主动插入器是适用于所有使用Gen2 PCIe的开发人员的功能强大且通用的工具扩展卡。
