• 产品名称：全新 泰克Tektronix DSA8300 数字采样示波器 配80C20光电模块 带原厂质保
• 产品类别：示波器和探头
• 厂商名称：Tektronix泰克
• 点  击  量：452

产品介绍

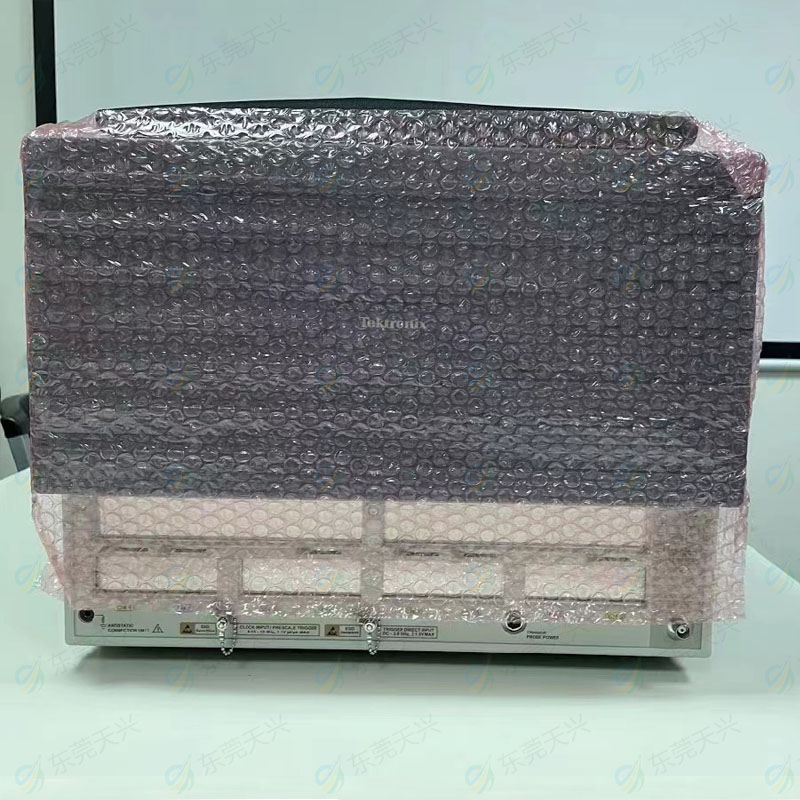

全新 泰克Tektronix DSA8300 数字采样示波器 配80C20光电模块  带原厂质保

DSA8300 是一款先进的等效时间采样示波器，为通信信号分析、串行数据网络分析以及串行数据链路分析应用提供业内领先的保真测量和分析功能。

主要性能指标

· 低时基抖动:

o至大 8 条同时采集的通道上典型值为 425 fs

o82A04B 相位基准模块中，至多 6 条通道上 <100 fs

· 垂直分辨率 – 16 位模数转换器

·电接口分辨率：<20 μV LSB（适用于 1 v 全量程）

· 光接口分辨率从 80C07B（1 mW 全量程）的 <20 nW 到 80C10C（30 mW 全量程）的 <0.6 μW

·  光接口带宽 >80 GHz

·  电接口带宽 >70 GHz

·  为 NRZ、RZ 和脉冲信号类型提供了超过 120 种自动测量功能

· 80 多种行业标准模板，自动进行模板测试

· 复杂抖动/噪声/BER/SER 分析 (80SJNB)，支持复杂测量 TDECQ 1, SNDR 2 (应用)



测试解决方案

DSA8300 拥有高度可配置的主机和各种模块，提供了完整的测试解决方案及杰出的系统保真度。

·      光接口模块

泰克 80C00 家族光采林荫道模块覆盖了单模光纤和多模光纤的各种波长。各种模块提供了多种功能，如时钟恢复、基准接收机滤波器和各种标准测试解决方案。



当与80SJNB PAM4和DSA8300 400G-M4软件应用程序一起使用时，80C20和80C21模块提供可选的接收器滤波，使测试能够从1200 nm到1650 nm

 · 电接口模块

泰克 80E00 家族光采模块提供提供了各种功能，用户可以配置专门为其应用设计的测试解决方案。有各种带宽解决方案及其他功能，如时域反射计或 S 参数测试。

· 实用工具模块

泰克 80A00 和 82A00 家族模块提供了额外的功能，如相位基准和 ESD 保护。

80A02 EOS ESD 隔离模块

82A04B 相位基准模块

80A03 模拟扩展装置



应用

·  设计/检验电信和数据通信器件和系统

·  ITU/ANSI/IEEE/SONET/SDH 制造/一致性测试

·   高性能真正差分 TDR 测量

·   串行数据应用阻抗检定和网络分析，包括 S 参数

·    高级抖动、噪声、BER和SDLA分析

·    使用IConnect基于通道和眼图仿真和测量建模
