• 产品名称：泰克DPO7354C 3.5GHz 40GS/s 数字荧光示波器
• 产品类别：示波器和探头
• 厂商名称：Tektronix泰克
• 点  击  量：386

产品介绍

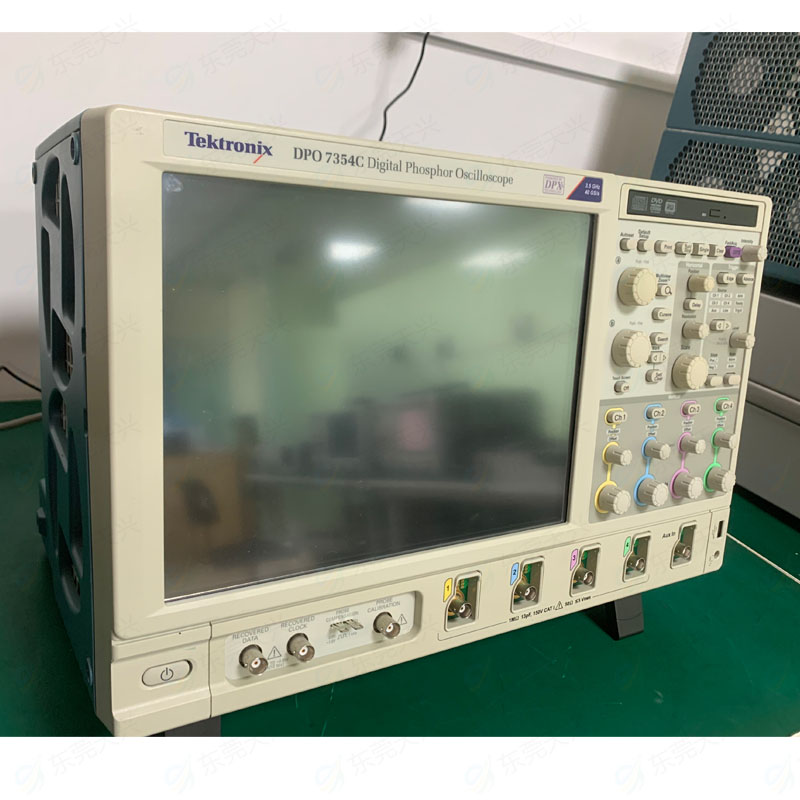

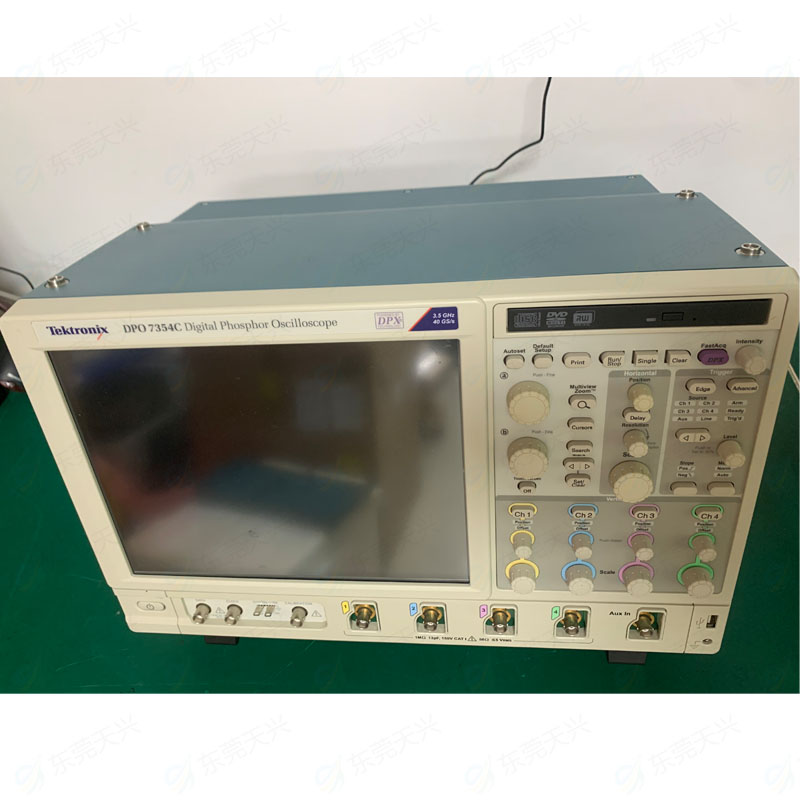

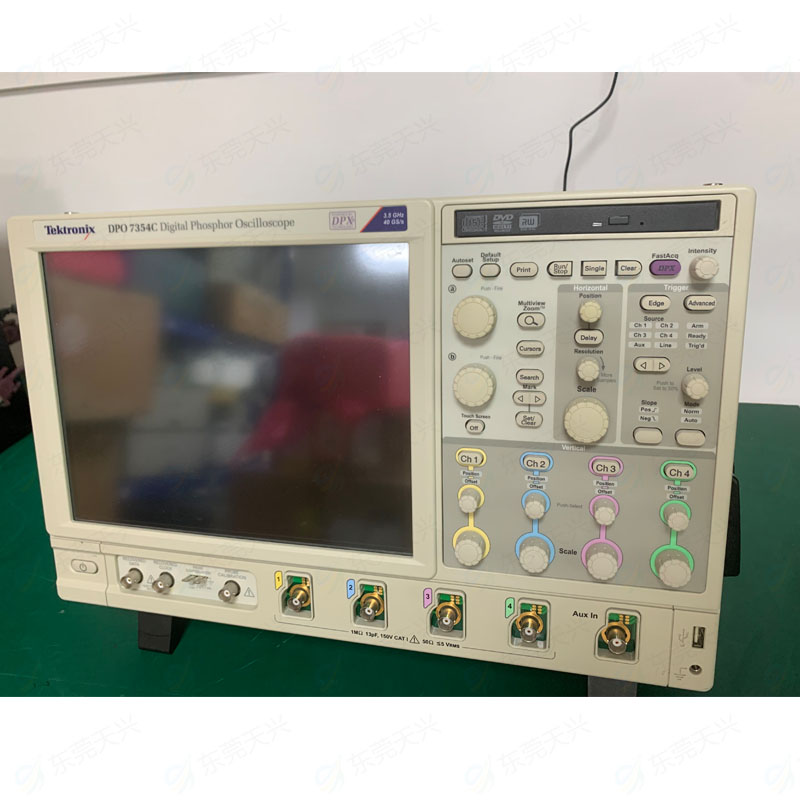

泰克DPO7354C  3.5GHz 40GS/s 数字荧光示波器

DPO7354C 数字荧光示波器提供了用于调试、检测和分析第1代串行数据、RF、存储器及一般用途设备的信号保真度、触发和协议解码及搜索功能。DPO7354C 数字荧光示波器系列带宽在3.5 GHz，高达40 GS/s的采样速率，超过 30 种分析包为通信标准、抖动分析、内存总线标准、矢量分析等等提供深入测量。这款产品的高波形采集功能非常适合应对复杂的信号检测挑战。



高级信号测量和分析

标准分析工具包括53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义MATLAB 和.NET 数学插件。可添加高级抖动和眼图分析以及宽带射频分析等专用应用，以扩展测量功能。

特点

• 使用标准测量工具套件检定信号参数
• 高级抖动和定时分析可检定信号完整性问题以及信号源
• SignalVu 软件可提供宽带频谱分析和测量功能，以及音频、调制、射频脉冲和稳定时间选件
• TekScope Anywhere TM 软件支持离线测量和分析

强大的触发功能让您更轻松地进行捕获

轻松捕获信号异常，包括毛刺、欠幅、设置/保持违例，以及对高达1.25 Gb/s 的串行数据流的NRZ 码型锁定，支持Pinpoint® 触发以及虚拟触发和搜索。

特点

• 1,400 多个可用触发组合
• 快速定义复杂触发并使用虚拟触发以图形化方式搜索标准
• 可选串行触发可提供协议感知信号捕获功能



串行分析和一致性测试，正确完成

对于低中速总线，使用协议解码和串行触发选项来简化高级系统设计调试和验证。使用自动一致性测试确保中速串行总线的互操作性。

特点

• 协议解码以及串行触发和分析选件，适用于I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太网、MIL-STD-1553B、CAN、LIN 和FlexRay
• 自动一致性测试软件包，适用于USB 2.0、以太网、HSIC、MOST 和BroadR-Reach

自动功率测量

自动测量和报告可确保简单、可重复的电源质量、开关损耗、磁损耗和谐波测量等，满足当前高效电源转换器的测量要求。此外，智能TekVPI 电流和差分探头可降低不确定性并消除功率测量困难。

特点

• MOSFET 开关损耗和安全作业区分析
• IEC61000-3-2 预一致性的功率因数和谐波测量
• 电路内电感器和变压器损耗测量
• USB2.0 电池充电器技术规范v1.1 和IEC 62684 的USB 电源适配器一致性测试
