www.dgtianxing.com.cn安捷伦U4301A PCIE3.0协议分析仪

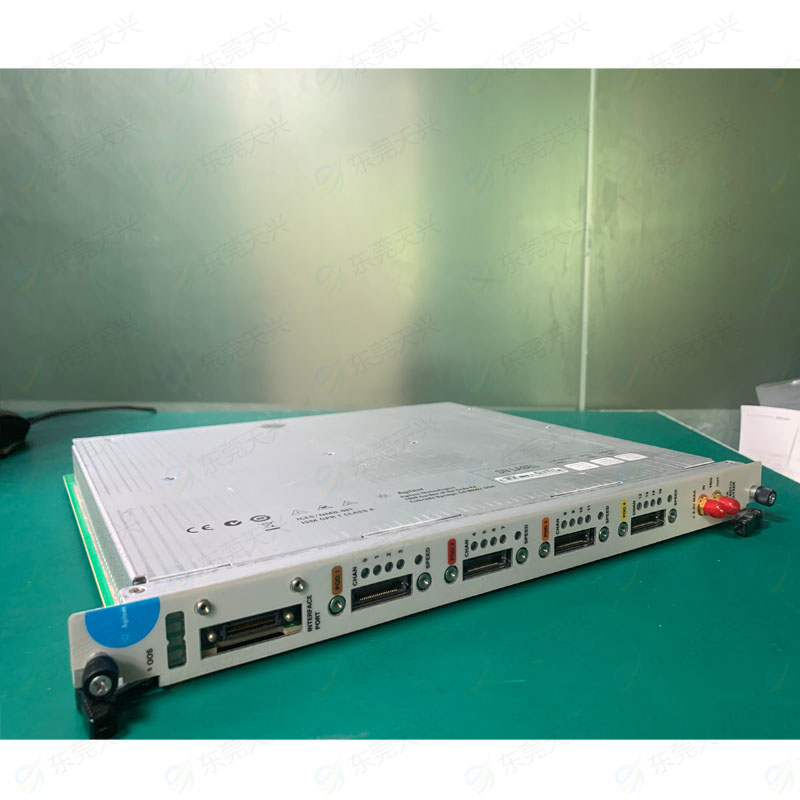

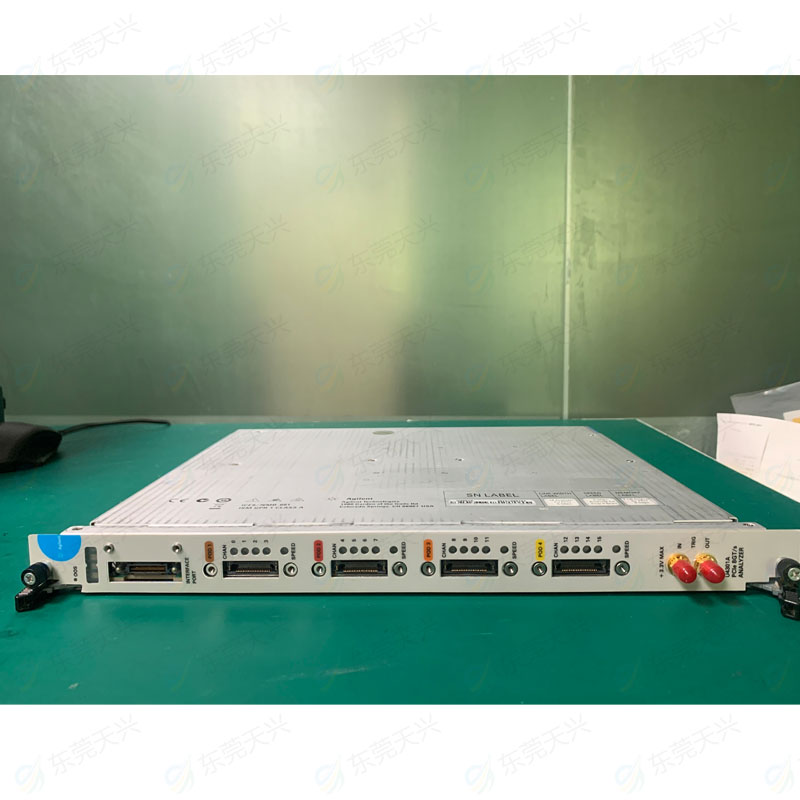

PCIE3.0协议分析仪U4301A，它是一块采用了Agilent AXIe架构的插卡，可以插在AXIe的机箱里，通过探头来捕获高速的PCIE 3.0信号，并通过外部PC控制显示协议分析的结果。
硬件
l 支持 2.5 GT/s（第一代）、5.0 GT/s（第二代）和 8.0 GT/s（第三代）速率
l 链路宽度支持 x1 至 x16 通道
l 大捕获缓冲器，每个系统多达 8GB（x16 链路）
PCIe 分析工具
l NVMe 数据分析与数据概述和详细解码
l 针对吞吐量和响应时间提供详细的性能分析
l 数据包按通道显示（Lane view with packet），突出显示总线上的实际数据
l 数据包查看器具有灵活的配色方案，按照不同的数据包类型或方向显示不一样的颜色
l 物理层逻辑子模块的链路训练与状态、状态机器（LTSSM）概述
l 导航查看器可快速查看轨迹内的所有信息
简单易用、功能强大的状态触发
在出现错误时进行触发，例如非法同步字符、帧丢失、非法阻塞等
PCI-SIG®、PCIe® 和 PCI Express® 是 PCI-SIG 在美国的注册商标和/或服务标识。
Keysight PCIe 协议分析仪将硬件和软件功能相结合，可确保以最快的速度进行深入分析。
业界独有的 ESP 技术，适用于精确的数据捕获
对于以 PCIe 3.0 速率运行的分析仪来说，关键是如何在不同的平台和系统中精确地恢复信号。Keysight PCIe 3.0 分析仪采用了是德独有的 ESP（均衡监听探头）技术，能够根据分析仪正在监测的通道类型调谐所用的均衡算法。这可以确保分析仪中捕获的数据恰好是总线上的数据。在高达 8GT/s 的情况下，如若没有此项功能，极有可能误传总线上的数据，从而导致浪费几小时甚至几天的验证时间。
灵活的硬件体系结构
Keysight PCIe 分析仪将精确的探测技术集成于灵活的硬件体系结构中。该分析仪硬件支持从 PCIe 1.0 到 PCIe 3.0 全部三代速率，以及 x1 至 x16 链路宽度。是德协议分析仪使用了以模块化机箱为基础的体系结构，为提供更高的灵活性，单个 x16 配置可以分为 2 个独立的较小链路宽度测试系统。
