• 产品名称：安捷伦E5398A半尺寸软接触无连接器探头
• 产品类别：探头放大器/探头
• 厂商名称：Agilent/安捷伦
• 点  击  量：222

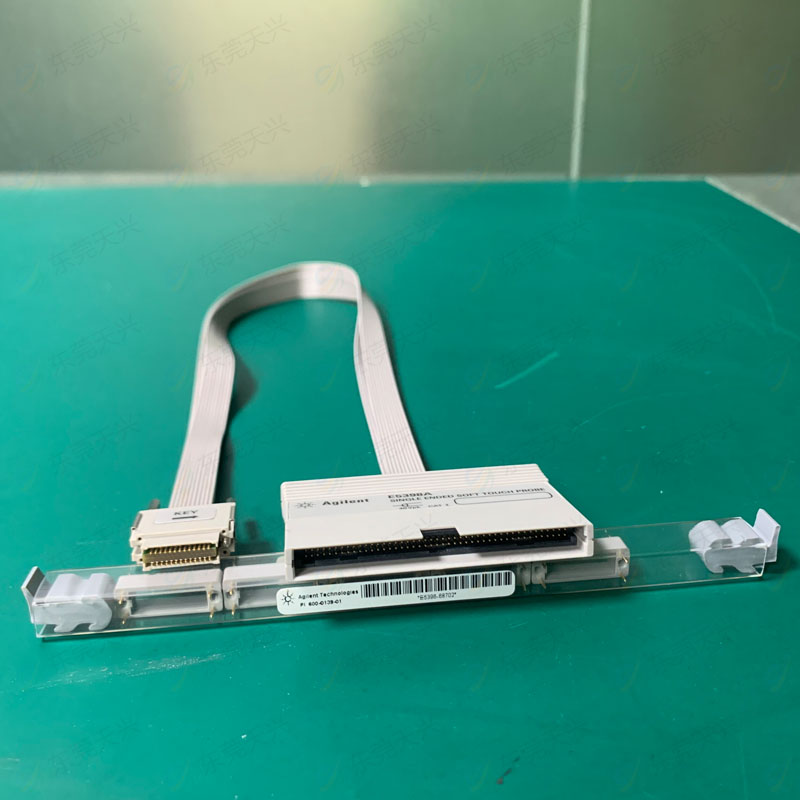

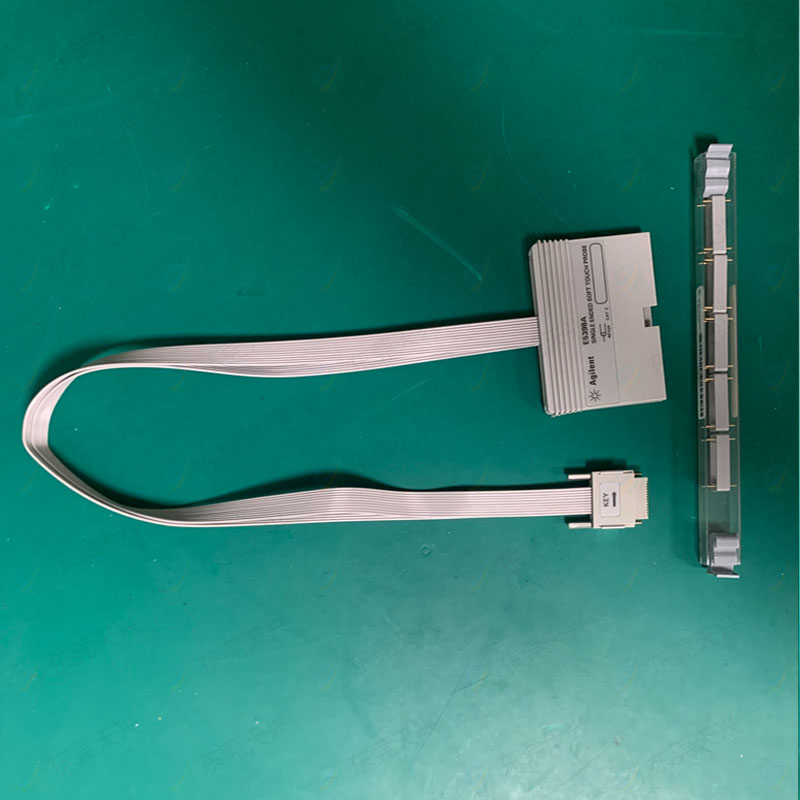

安捷伦E5398A半尺寸软接触无连接器探头

E5398A半尺寸软接触无连接器探头无需连接器，即可对目标系统进行方便可靠的探测。它是业内体积最小的一款探头，非常适合用于空间面积拥挤的设计。由于这款探头使用了是德的软接触无连接器技术，所以您无需进行特殊电镀或选择探测点也能高枕无忧。这项精确可靠的技术可提供长时间的无故障探测。该探头可与所有 带有90针电缆连接器的逻辑分析仪一起使用

信号访问

l  17个通道：16个单端数据通道，1个单端时钟通道或差分时钟通道

探头性能

l <0.7 pF等效负载电容

Ø  2.5 Gb/s最大数据速率

l  最小信号测量幅度250 mV p-p

连通性

 l  需要预先设计半高无连接器软接触在PC板上的位置（目标板上没有连接器）

 l 即使探测不平坦或不清洁的电路板表面，微弹簧针脚（Micro spring-pin）技术仍能确保与信号脚（signal pad）的可靠连接

 l顶端保持模块使用户无需接触电路板的背面

兼容：

l 带有90针电缆连接器的逻辑分析仪 逻辑分析仪电缆连接器

l 所有电路板的表面，包括无铅表面

l 半高无连接器
