Tektronix泰克 AC/DC 电流测量系统探头 TCPA400+TCP404XL

TCP300和TCP400系列AC/DC电流测量系列为满足当前的电流测量需求提供了非常先进的系统。分芯探头同时采用变压器和霍尔效应技术，提供了从DC直到100MHz的宽带宽测量功能，支持最低1毫安、最高几千安(在使用CT4电流变压器时)的电流。在连接到带有TEKPROBE Ⅱ或TekConnect接口的泰克示波器上时，可以简单、方便地完成电流测量和计算。 通过TDS2PWR2功率测量等附加软件，可以提供额外的测量能力。借助这些测量能力，电流测量变得前所未有的简便。

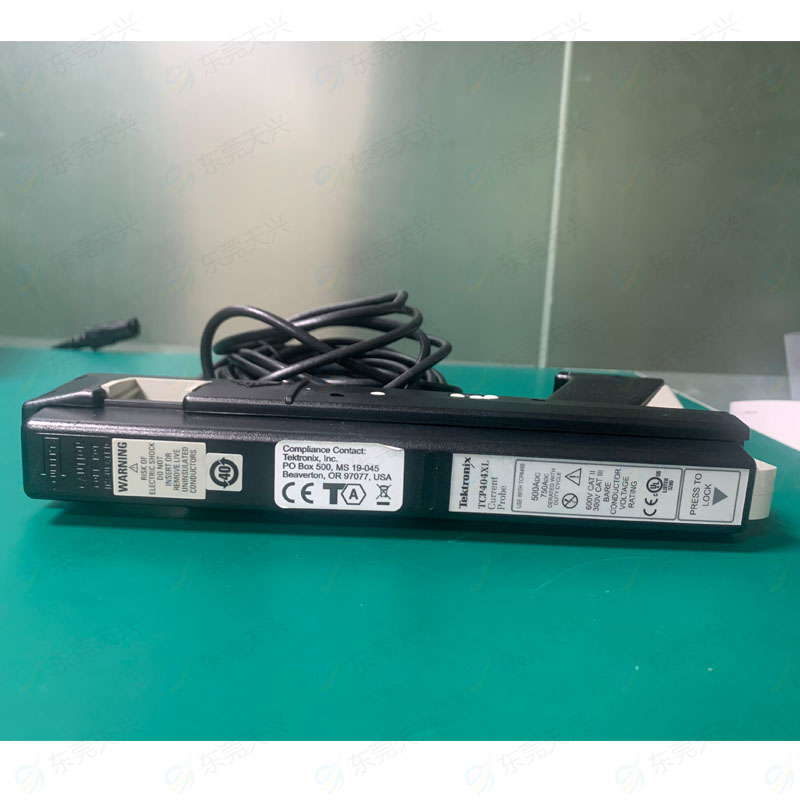

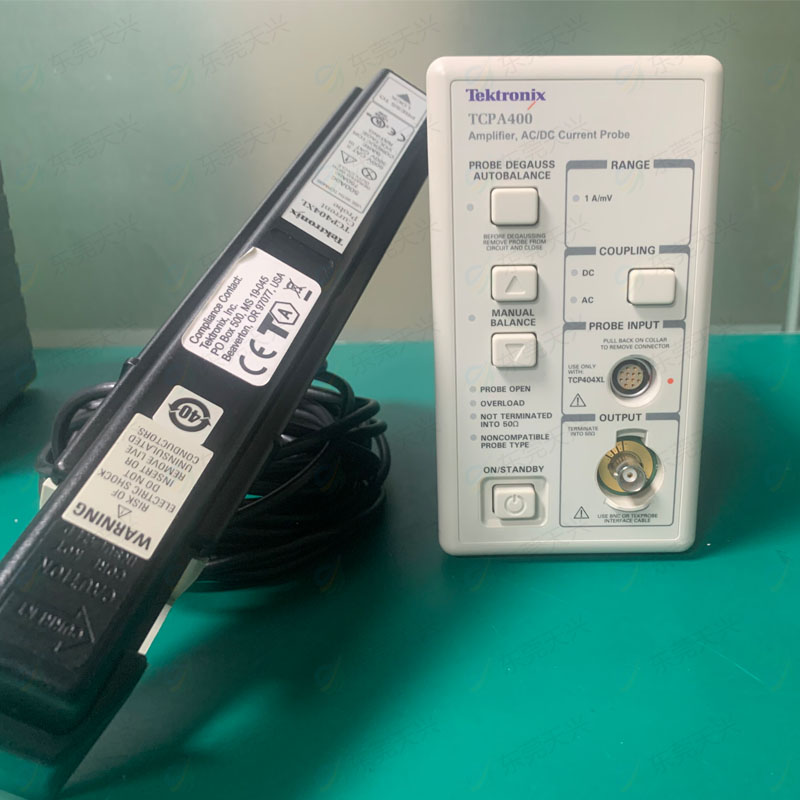

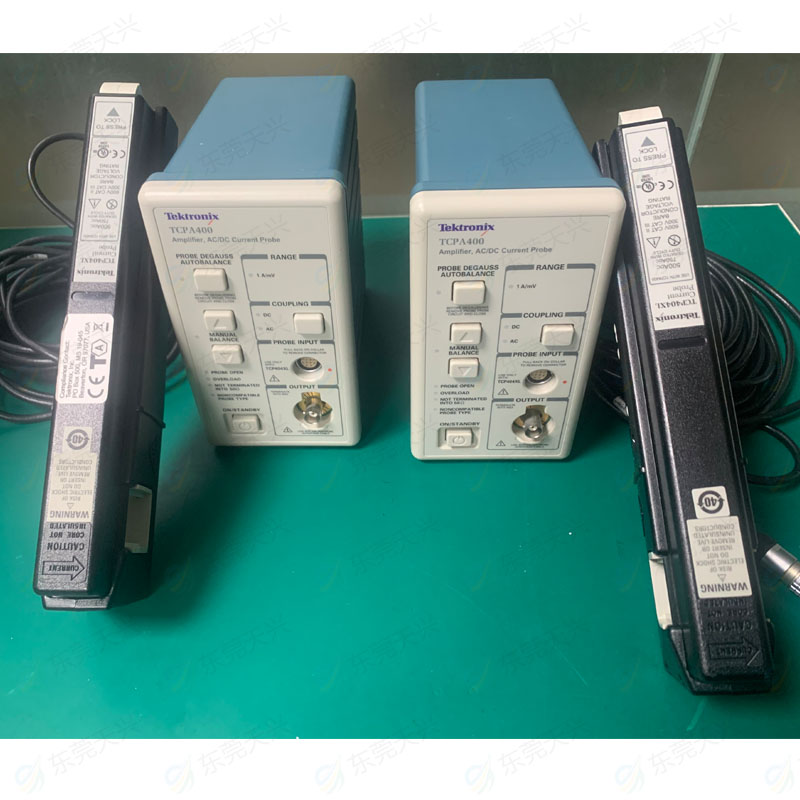

带有 TCP404XL 电流探头的泰克 TCPA400 放大器可测量 500 A DC 连续电流和 750 A DC 连续电流，并随占空比降额。

特点

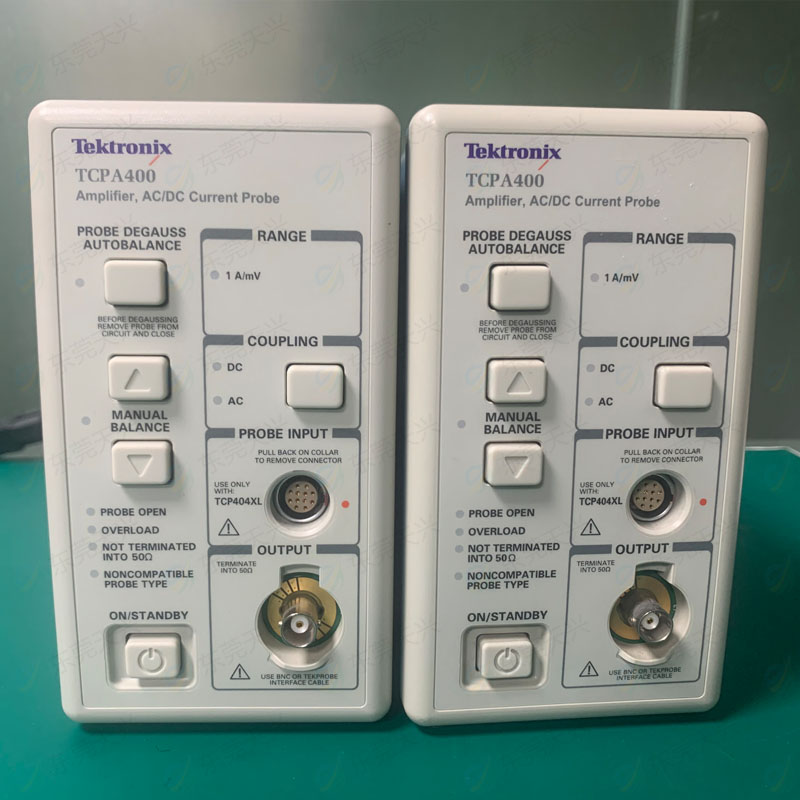

 DC – 50 MHz，电流探头放大器 TCPA400 用途：

DC – 2 MHz，750 A DC (TCP404XL)（500 A DC 连续）

自动定标和单位 - 示波器屏幕上的幅度和单位读数减少了测量误差，不再需要手动计算

交流/直流输入耦合

低插入阻抗降低了被测设备的负载

小型机械封装——更少的桌面空间，更容易存储和处理

分芯结构允许轻松的电路连接

状态指示器提供可视操作状态和潜在错误情况的通知

较低的直流漂移和噪声允许改进低电平电流测量

经认证可在美国、加拿大和欧洲使用。符合适用的 IEC 标准

应用
  为电信、数据通信、计算机和半导体功率电子器件环境中的设计人员、安装人员和维护人员提供开发和分析解决方案：
  — 电源(开关式和线性)
  — 半导体器件(SCRs,IGBTs,MOSFETs,CMOS,BJTs)
  — 逆电器/变压器
  — 电子镇流器
  — 工控/消费电子
  — 移动通信(电话、卫星、直放站)
  — 发动机驱动装置
