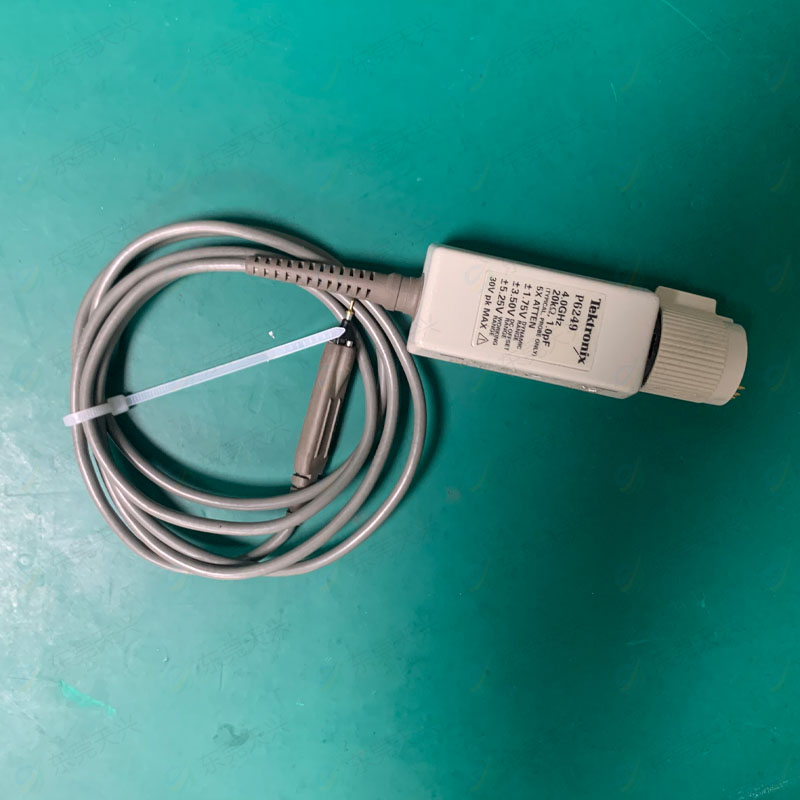

• 产品名称：Tektronix泰克P6249 4GHz有源示波器探头
• 产品类别：示波器和探头
• 厂商名称：Tektronix泰克
• 点  击  量：276

产品介绍

在测量当前复杂电路中的高频信号时，有源探头提供了杰出的通用性和精度。这些探头可以在更宽的频率范围内保持更高的输入阻抗，通过在更宽的带通中保持更高的探头输入阻抗，将降低地线环路效应，使这些探头可以在未知阻抗测试点上执行测量。低输入电容和高输入电阻相结合，可以采集至快的上升时间及执行的振幅测量，较传统无源探头提供更小的负荷。在测量存在DC电压的AC信号时，DC偏移功能则可以利用探头的全部动态范围。



特点与优点

l4GHz 带宽

l<120 ps 上升时间

l小型探头端头

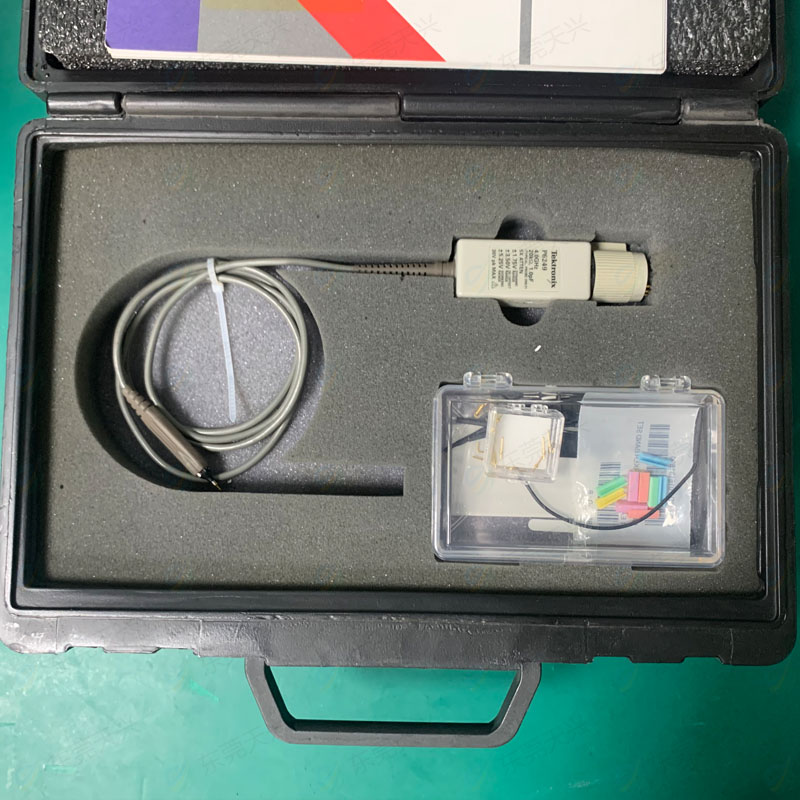

l全套SMD 连接附件

l可与节距小至.010”

l(0.254mm) 的SMD 器件直接连接



支持的示波器

具有TEKPROBE2 接口的TDS 示波器



探头接口

TEKPROBE2 BNC 接口



应用

l高速数字系统设计

l部件设计/鉴定

l制造工程与测试

l可用于测量3.0V逻辑电路、Rambus数 据线、千兆比特以太网
