• 产品名称：泰克80A06 PatternSync触发器模块
• 产品类别：采样模块
• 厂商名称：Tektronix泰克
• 点  击  量：1088

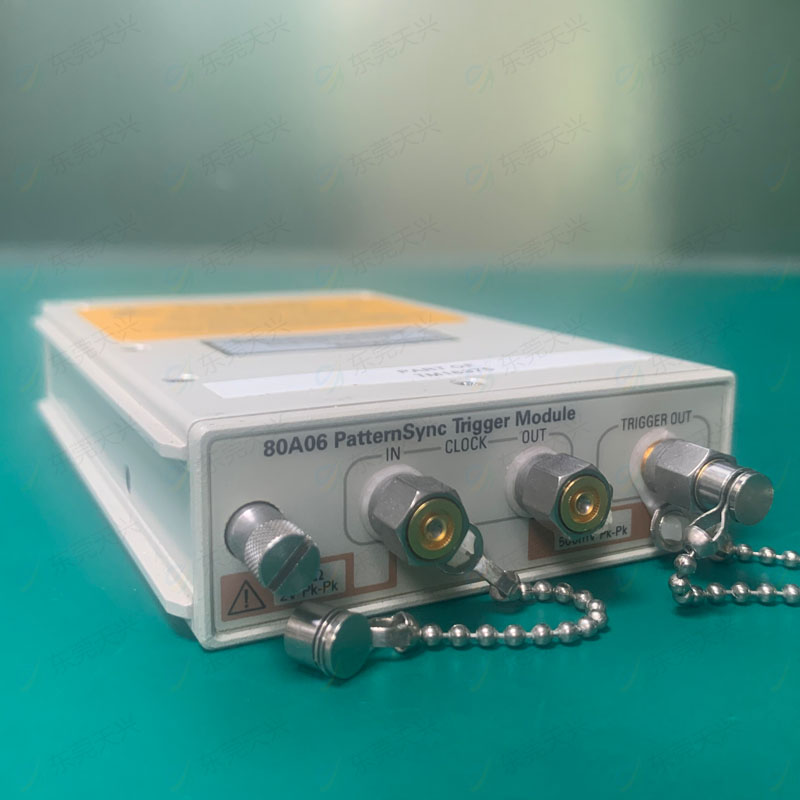

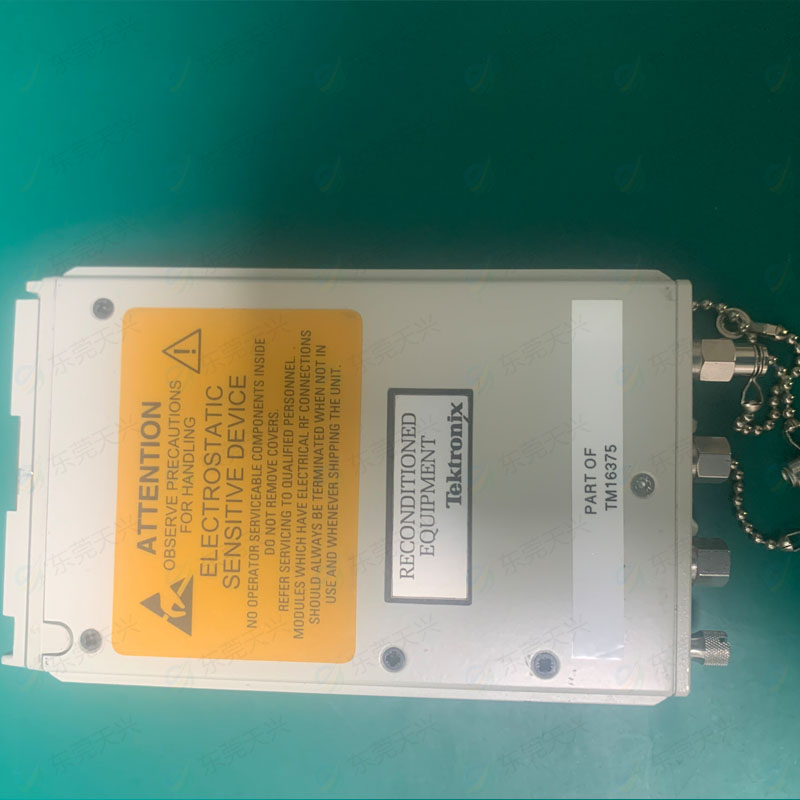

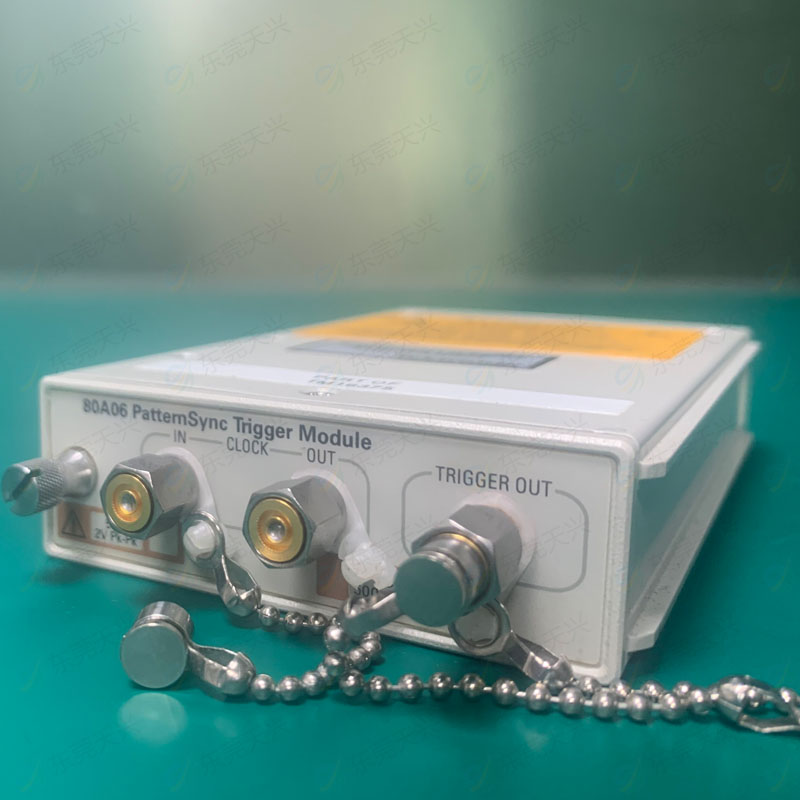

泰克80A06  PatternSync触发器模块

当使用80SJNB高级抖动、噪声和BER分析软件包时，DSA8200系列需要80A06 PatternSync触发器模块。当该模块与82A04相位参考模块一起使用时，抖动下限为≤200 fsRMS。

PatternSync触发模块可编程为最多223位的模式长度，并接受用户提供的150 MHz至12.75 GHz的时钟信号。80A06模块的DSA8200 UI/PI提供从2到223位的模式长度，并将模块编程到其硬件范围内（预分频器后面是最小计数为30的计数器），以获得最常见的多次计数。

应用

•与80SJNB结合使用时：表征从1 Gb/s到60 Gb/s数据速率的高速串行设计的抖动、噪声和BER性能

•下一代高速串行数据计算机和通信组件及系统的设计验证和测试

•与80SJNB结合使用时：光纤通道、OIF CEI、XFP、UXPi、SATA、PCI、物理层、XAUI、千兆以太网、快速I/O、InfiniBand和其他电气或光学电路等千兆标准的抖动、噪声和误码率分析

•当只有一个时钟可用于触发时，能够以重复模式捕获位以进行位分析

•启用FrameScan™ 当只有时钟信号可用于触发时的重复模式
