• 产品名称：泰克DPO5204B 2GHz 混合信号示波器
• 产品类别：示波器和探头
• 厂商名称：Tektronix泰克
• 点  击  量：246

产品介绍

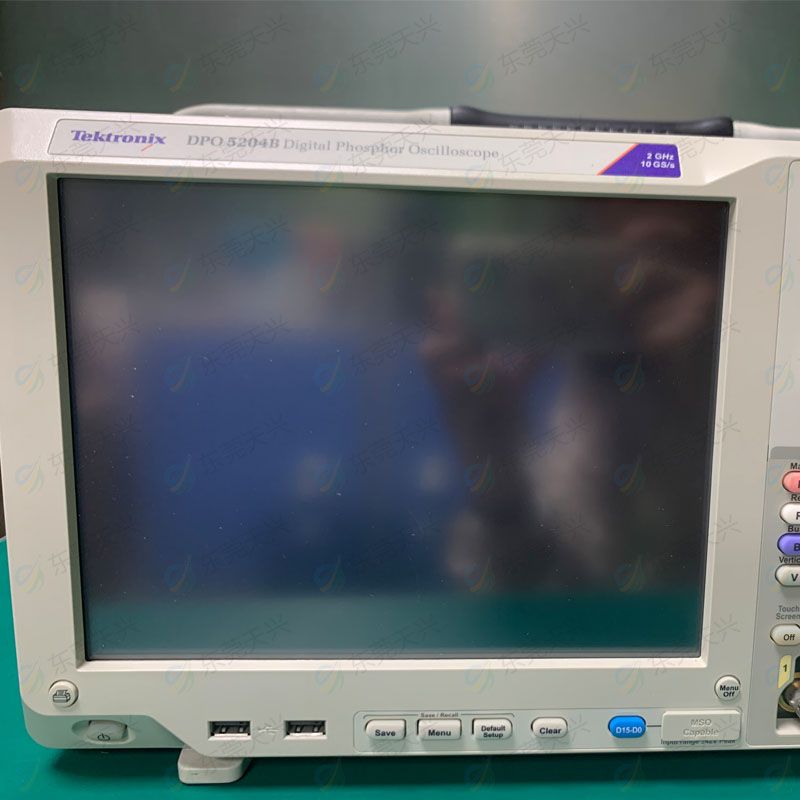

泰克DPO5204B  2GHz 混合信号示波器（选件2RL/ASM/LT/VET/SR-CUST/DJE）配件齐全



泰克 MSO/DPO5000B 系列示波器不仅拥有杰出的信号保真度，而且提供高达 2 GHz 的带宽和 10 GS/s 采样率，同时还具有高级分析和数学运算功能，这些功能均可供您随时享用。在示波器上可以运行基于 Windows® 的分析软件。只需单击可视触发，即可轻松捕获复杂的信号。MSO 型号包括 16 条数字定时通道，所有型号的配置均可解码常见的串行协议，方便您全面了解您的系统。



主要性能指标

2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号

一条或两条通道上高达 10 GS/s 的实时采样率，所有通道上高达 5 GS/s 的采样率

MultiView zoom™ 高达 250 M 点记录长度

FastAcq® 采集技术，>250,000 wfm/s 的最大波形捕获速率

FastFrame™ 分段存储器采集模式，段数高达 290,000 个，>310,000 波形/秒的捕获速率

标配 10 MΩ 无源电压探头，提供了 <4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽

使用 HiRes 采样时垂直分辨率 >11 位

用户可以选择带宽极限和 DSP 滤波器，降低噪声，提高低频测量精度



主要特点分析

Wave inspector® 控制功能，轻松导航和自动搜索波形数据

高级触发套件，标配可视触发和搜索

53 种自动测量，可供选择的滤波功能、波形数学运算和 FFT 分析

波形直方图、眼图、TIE（抖动/定时）测量和分析

使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算

选配内存分析、高级抖动、串行数据、功率和宽带 RF



主要协议特点

中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选件

低速 (10 Mb/s) 总线的触发和解码选件

USB2.0、以太网、USB 电源、MOST 和汽车以太网的一致性测试选件

在通信、计算和视频标配上进行模板测试

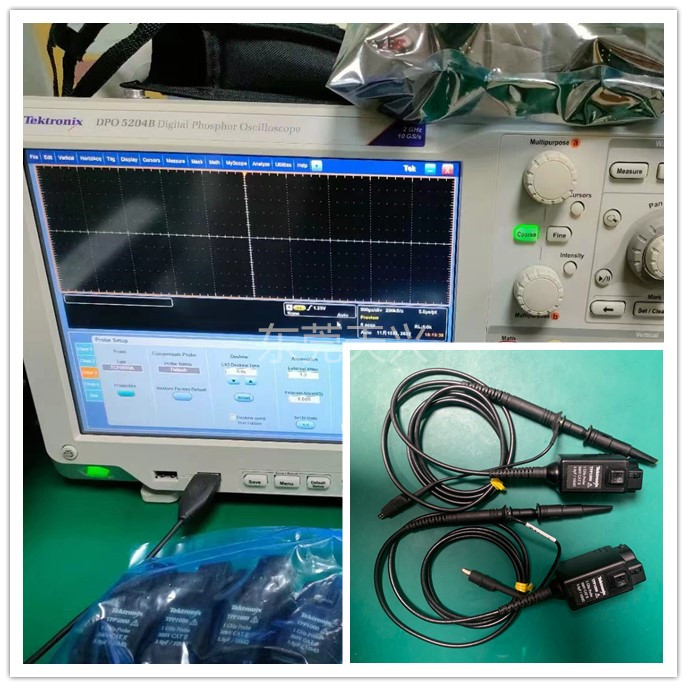

每台 MSO/DPO5000 系列示波器都标配多只 TPP 系列探头，提供了高达 1 GHz 的模拟带宽和 <4 pF 的电容负荷。 超低电容负荷最大限度地降低了对电路的负面影响，可以更有效地支持更长的地线。 此外，由于探头带宽与示波器带宽相匹配，您可以查看信号中的高频成分，这对高速应用至关重要。 TPP 系列无源电压探头提供了通用探头的所有优势，如动态范围高、连接选项灵活、机械设计坚固可靠，同时提供了有源探头的性能
