• 产品名称：力科MS-500-36示波器选件
• 产品类别：示波器
• 厂商名称：力科
• 点  击  量：278

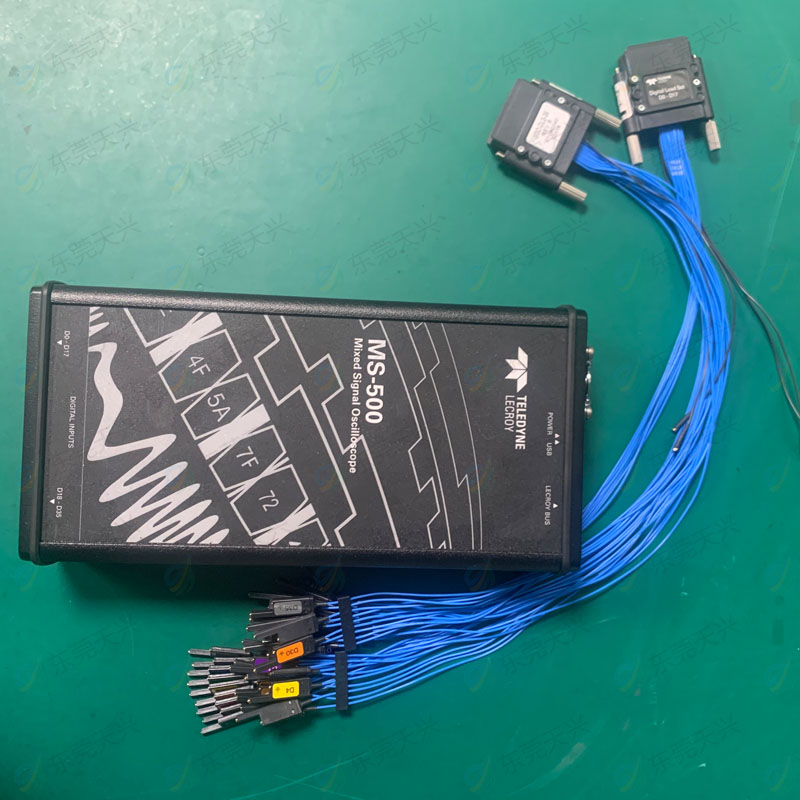

MS-500混合信号示波器选件的各种组件采集和存储数字数据,触发数字码型,把外部模块接口到示波器上，为控制和解释数据提供了使用简便的界面。

MS-500是一种外部设备，以数字方式以2 GS/s (对500 MHz数字信号)的采样率对波形采样。与逻辑分析仪不同，它只在Timing Analysis(定时分析)模式下工作，因此它要求4倍过采样，确定正确的数字边沿位置，不要求用户输入时钟。

标准设备和配套设备MS-500标准硬件

标准硬件由下述项目组成:

1个混合信号示波器选件——18通道或36通道数字采集和触发功能。

1条16”(40.64 cm)数字线束–把MS-500接口到被测设备。线束端接在25 mil针脚插座中。力科作为配件提供了各种规格的微型抓斗探头，可以连接到线束上。(MS-500-36提供了两个数字线束)

线束分成两组。一组内的每条引线带有色码(根据电阻器色码标准)，有一个单独的接地连接此外，提供了两条公共地线。

1条力科总线电缆——1.3m电缆,把混合信号硬件连接到主示波器单元上，包括USB2.0电缆。这一连接提供了时基同步、交叉触发和电源。

5条3”软地线——用于各个数字输入接地(MS-500-36提供了10条地线)。

20个接地扩展器——连接任何数字输入的接地端口，可以简单地把信号和接地连接到0.1”方形针头上。(MS-500-36提供了40个接地扩展器)
