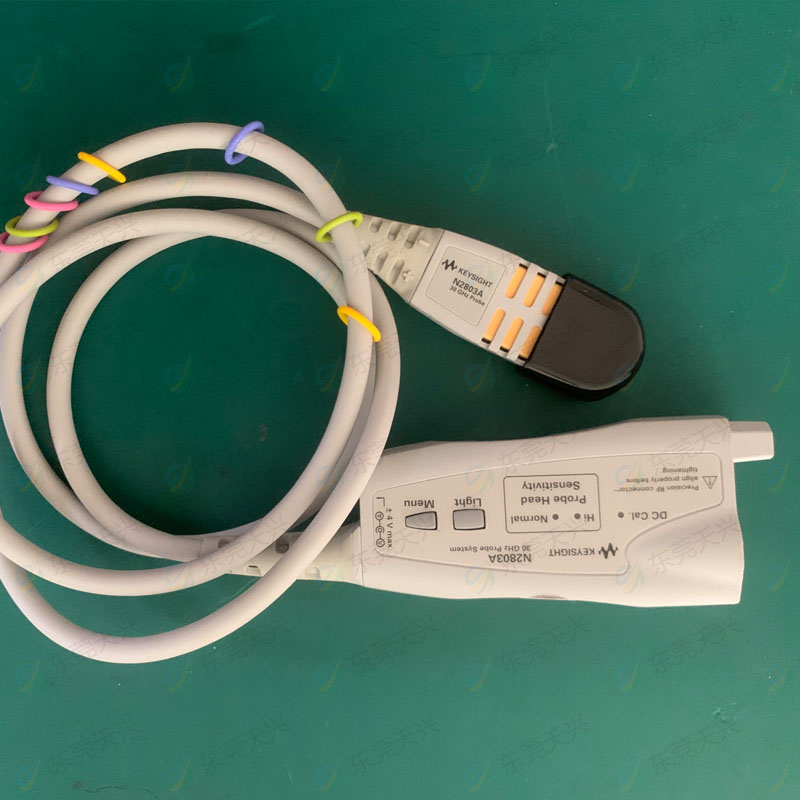

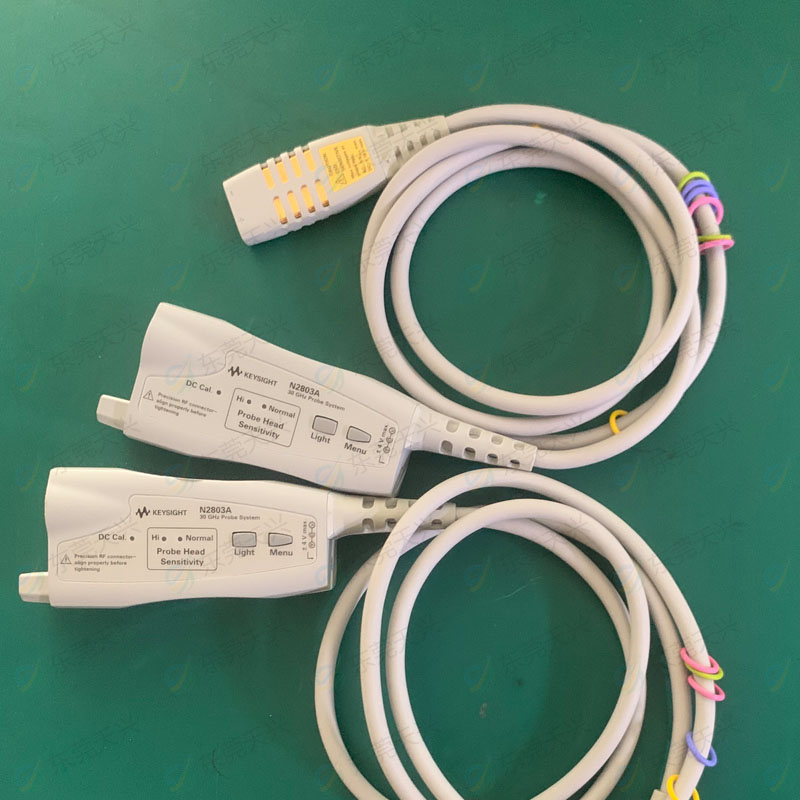

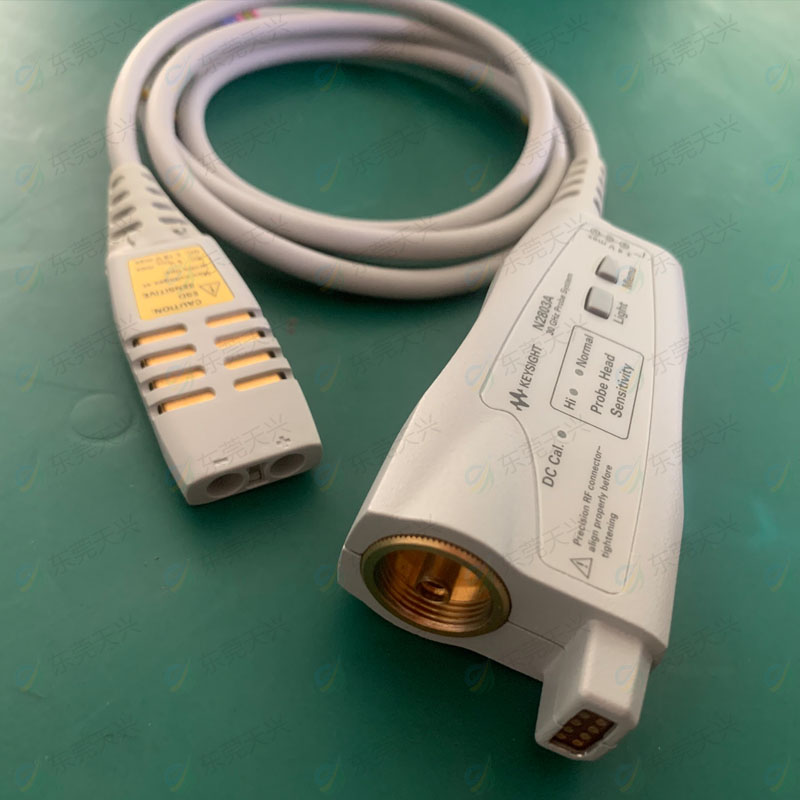

www.dgtianxing.com.cn是德N2803A InfiniiMax III 系列探头放大器，30 GHz
InfiniiMax III
探测系统提供了最高的带宽和极低的负载，实现了全新的信号保真度和精度。 4 种不同的
InfiniiMax III 探棒放大器覆盖了从 16 GHz 至 30 GHz 的频段，将提供与您的性能和预算要求完全匹配的探测解决方案。 InfiniiMax III 探头系统采用了一种专有的 200 GHz fT InP（磷化铟）IC 工艺，带有背面接地过孔和新颖的厚膜技术，可满足您的最高性能需求，是市场上任何产品都无法比拟的。
带宽：
l30 GHz
lTr = 14.3 psec
范围
l直流衰减比：6:1（使用
200 Ω ZIF 探针时为 3:1）
l输入电压范围：1.6
Vpp（使用 200 Ω ZIF 探针时为 0.8 Vpp）
l输入共模范围：直流至 250 Hz 时为 ±12 V，>250
Hz 时为 ±2.5 V（直流至 250 Hz 时为
±6 V，>250 Hz 且使用 200 Ω ZIF 探针时为
±1.25 V）
l偏移范围：±16
V（探测单端信号时）
输入阻抗：
l直流输入电阻：R
diff = 100 kΩ ±2%、R se = 50 kΩ ±2%
l>10 kHz 时的输入电阻：R diff = 1 kΩ、R
se = 500 Ω
l输入电容：C
diff = 32 fF、C se = 48 fF（使用
ZIF 探头前端时）
推荐探头：
lN5445A 30 GHz 点测式探头前端
lN5444A 30 GHz 2.92/3.4 mm SMA 探头前端
lN5439A 28 GHz ZIF 探头前端
lMX0109A 26 GHz 焊入式探头前端
示波器连通性：
l UXR 3.5mm 示波器
l UXR 1 和 1.85mm 示波器，带
N2852A 适配器
l 90000X、Q、V、Z 系列示波器
主要特点
l 到探针全程
30 GHz（使用 N5445A 点测式探头前端时）
l 探针和示波器系统噪音达到行业最低水平
l 因带宽和极低负载实现行业最高保真度和精度
l 探头放大器加载了测量所得的 S 参数，实现更精确的响应校正
l 探头带宽可升级
l 多种探头前端提供不同使用模式，实现最大可用性
