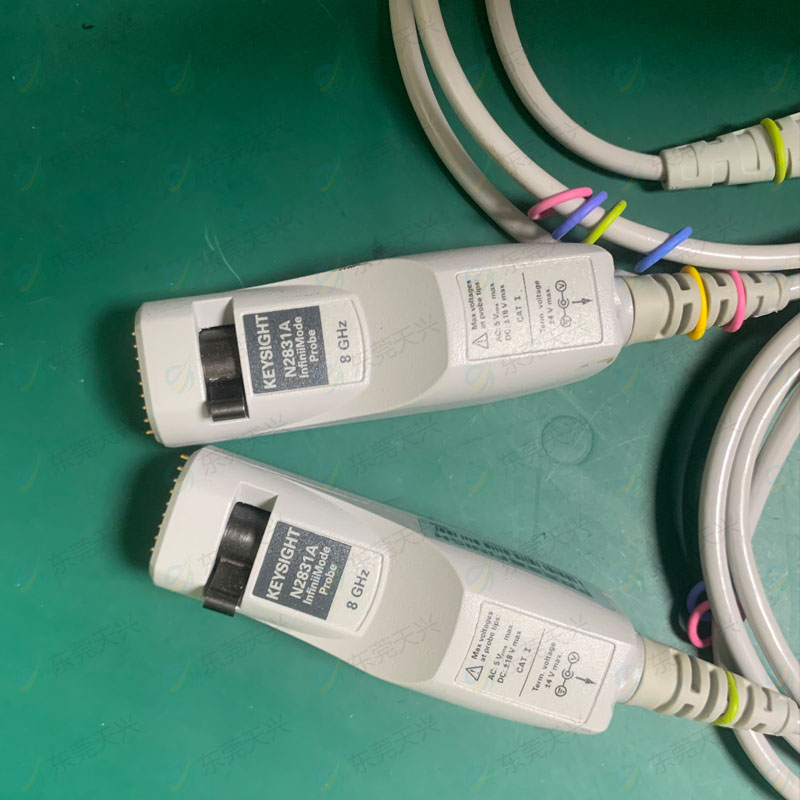

www.dgtianxing.com.cn是德N2831A InfiniiMax III+ 系列探头放大器，8 GHz
N2831A 系列 InfiniiMax III+ 探测系统是新一代 InfiniiMax 探测系统，在探头测量功能和易用性方面均有极大扩展，能够全面地测量差分信号。 探测系统内置 InfiniiMode 技术，用户无需更改探针连接即可切换差分、单端和共模探测模式。
N2831A 系列探头的 InfiniiMode 技术提供以下工作模式：
l A – B（差分）
l A – 接地（信号单端 A）
l B – 接地（信号单端 B）
l (A + B)/2 – 接地（共模）
带宽
l 8 GHz（-3 dB）
l Tr = 54.25 ps（10-90%）
输入范围
l 直流衰减比：10:1 或 5:1
l 输入电压范围：2.5 Vpp 或 ±1.25 V（5:1 衰减比）；5 Vpp 或 ±2.5 V（10:1 衰减比）
l 输入共模范围：±7 VDC（100 Hz），±1.25 V（>100 Hz）（5:1 衰减比）；±2.5 V（> 100 Hz）（10:1 衰减比）
l 偏置范围：±16 V（探测单端信号时）
输入阻抗
l 直流输入电阻：R diff = 100 kΩ ± 2%，R se = 50 kΩ ± 2%
l 大于 10 kHz 时的输入电阻：R diff = 1 kΩ，R se = 500 Ω
l 输入电容：C diff = 32 fF，C se = 44 fF（使用 ZIF 探头）
连通性
l N2848A InfiniiMax III QuickTip 探头和 N5445A InfiniiMax III 点测探头
l N5439A InfiniiMax III ZIF 探头
l N5444A InfiniiMax III 2.92 mm/3.5
mm/SMA 探头
l N5441A InfiniiMax III 焊入式探头
