• 产品名称：LeCro力科 USB协议分析仪-Advisor T3
• 产品类别：协议分析仪
• 厂商名称：力科
• 点  击  量：257

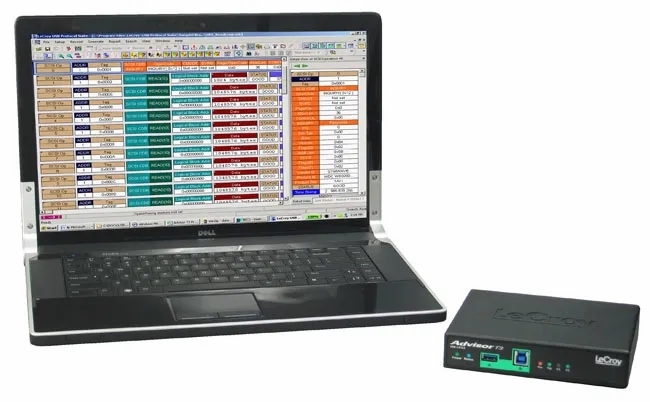

Teledyne LeCroy的Advisor T3是一款超便携式的SuperSpeed USB2.0/3.0分析仪，以性价比处于市场。Advisor旨在为每个工程师提供精密的USB协议测试工具，它包含SuperSpeed USB调试的所有基本功能。

Advisor T3基于Teledyne LeCroy的Voyager分析仪平台，具有快速的信号锁定和的5Gbps记录精度。Advisor设计为串联在主机和设备之间，可无损捕获USB 2.0或USB 3.0流量。每个事件都带有时间戳，包括逻辑状态更改和LFPS信号。凭借其智能的终止检测模式，Advisor可以无缝捕获设备之间的带内复位和热插拔行为。

硬件触发
当以5Gbps信令速度运行时，基于硬件的事件触发对于定位协议事件至关重要。使用Advisor T3，可以在低级别触发，包括总线状态，有序集（U0，SKP等），数据包类型或标头字段（突发结束，数据包待处理等）。Advisor分析器还可以通过丢弃冗余模式（例如SKP，空闲和训练序列）来实时过滤来自缓冲区的有害流量。

紧凑方便

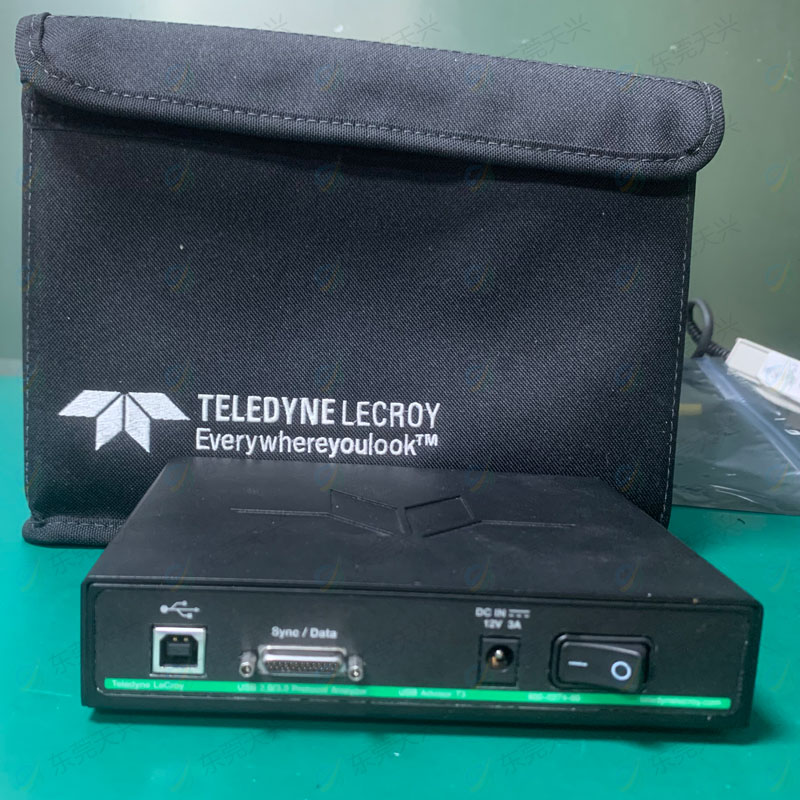

Advisor的*小巧外形适合任何公文包，但拥有2GB的记录内存。该系统还提供直接捕获，非常适合测试软件驱动程序或分析系统性能。像所有Teledyne LeCroy分析仪一样，Advisor具有可现场升级的固件，使系统可以随着规格的发展而变化。

第六代分析软件

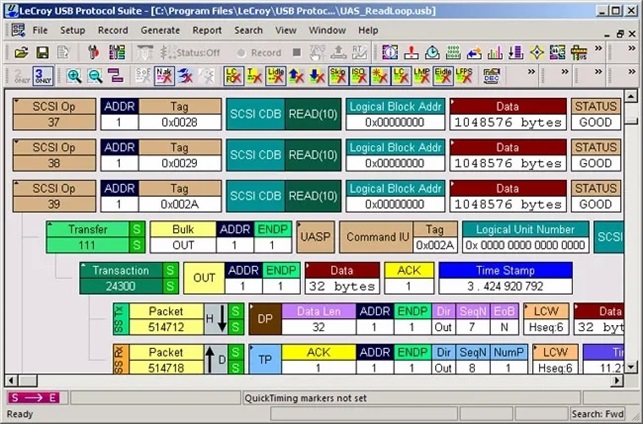

Advisor T3提供了许多与Voyager系统相同的功能，包括传奇的CATC Trace，它已成为USB 2.0协议分析的业界事实上的标准。这种直观的分层显示可以扩展以显示数据包级别的事件，也可以折叠以显示完整的传输。包括一个全面的工具集，可以从跟踪中单独搜索，分组或过滤流量。

主要特点

• CATC跟踪分析软件系统 -扩展/折叠传输，可快速解释USB流量
• 2GB记录容量 -捕获长时间的记录会话以进行分析和解决问题
• 原始位记录/ 10位错误检测 -查看低级10位符号并将其与高级分组结构相关联
• 支持SSC和数据加扰 -快速锁定和准确捕获5Gbps信号
• 硬件触发 -在2.0或3.0协议事件上触发以隔离重要的流量，特定的错误或数据模式
• 完整类解码 -SCSI海量存储，3.0集线器，PTP /静止图像，打印机，PictBridge，媒体传输协议（MTP）和所有流行的USB设备类。
• 硬件过滤 -自动排除非必要和冗余符号，包括空闲，TS1，TS2，SKP和LFPS序列。

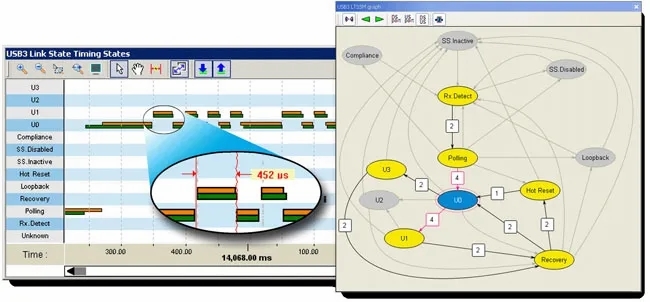

• 智能报告 -自动报告事件指标并标记20多个常见USB协议错误。LTSSM视图提供了跟踪中发生的逻辑链接状态的图形模型
• 复杂的查看 -查看TLP消息和标头，以及USB协议的逻辑事务和传输层
• 外部触发器输入/输出 -外部触发器和同步电缆（另售）允许在多个Advisor或Advisor和Voyager之间进行同步记录。

USB设备解码
Advisor T3软件将使用每个端点在枚举过程中报告的数据自动分配设备类解码。还可以从下拉菜单中进行手动解码分配，从而为USB设备类型提供支持。全面支持USB OTG规范以及视频类2.0，大容量存储和USB附加SCSI（UAS）协议

RAW调试能力

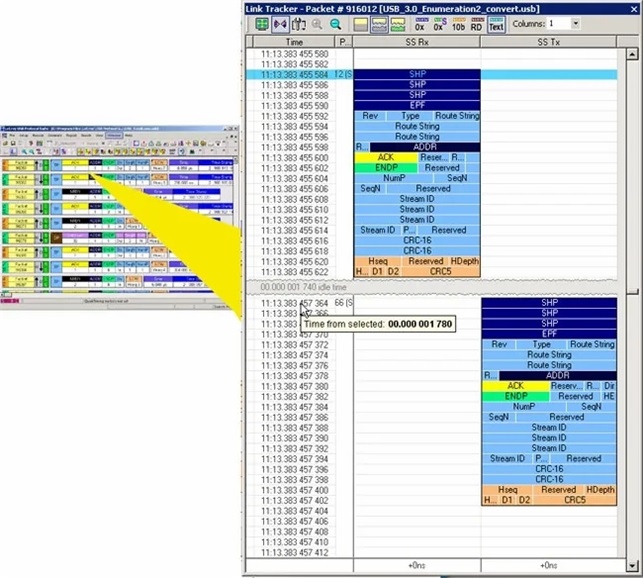

Advisor T3包含Link Tracker显示屏，该显示屏捕获每个转换并按时间顺序以2ns的时间顺序显示原始的10位数据模式。为帮助进行低级调试而设计，所有有序集（包括训练序列和数据包间符号）都可以10位，8位，加扰和无扰Hex格式显示。不同于吞噬10位符号错误的基于Pipe-PHY的分析仪，Advisor T3会显示格式错误的数据包，成帧错误和无效代码，从而可以明确分析链路问题。

快速找到问题
流量摘要提供跟踪中USB 2.0和3.0事件的事件指标。带宽计算器会自动为跟踪中的每个端点生成性能指标。总线使用率报告以直方图格式绘制数据包的长度，设备的总线使用率和吞吐量。

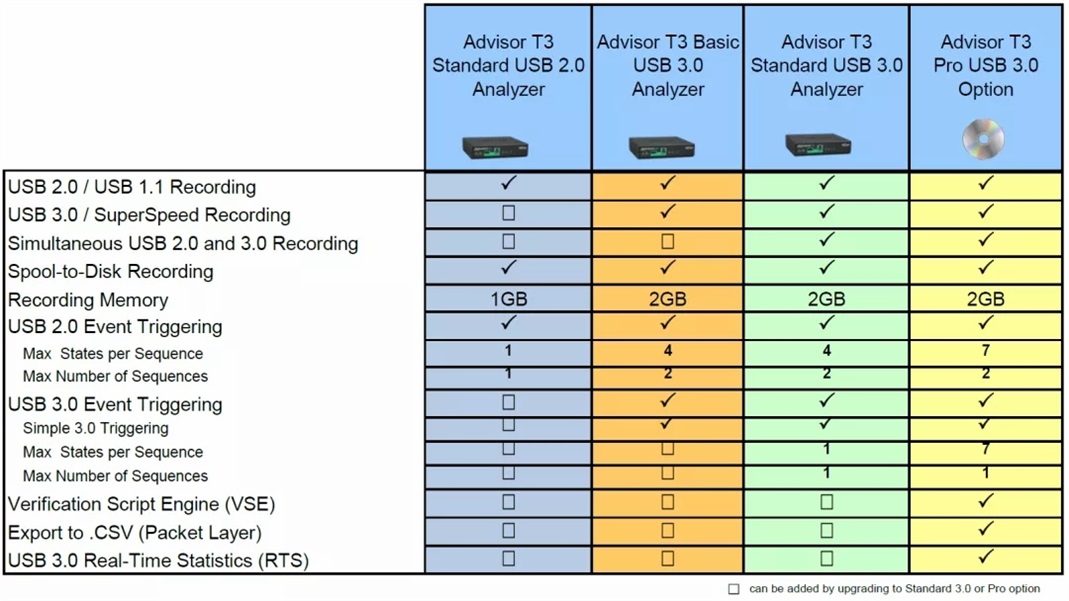

灵活且可升级
