• 产品名称：泰克TDP0500 500 MHz 高压差分探头
• 产品类别：示波器和探头
• 厂商名称：泰克
• 点  击  量：279

产品介绍

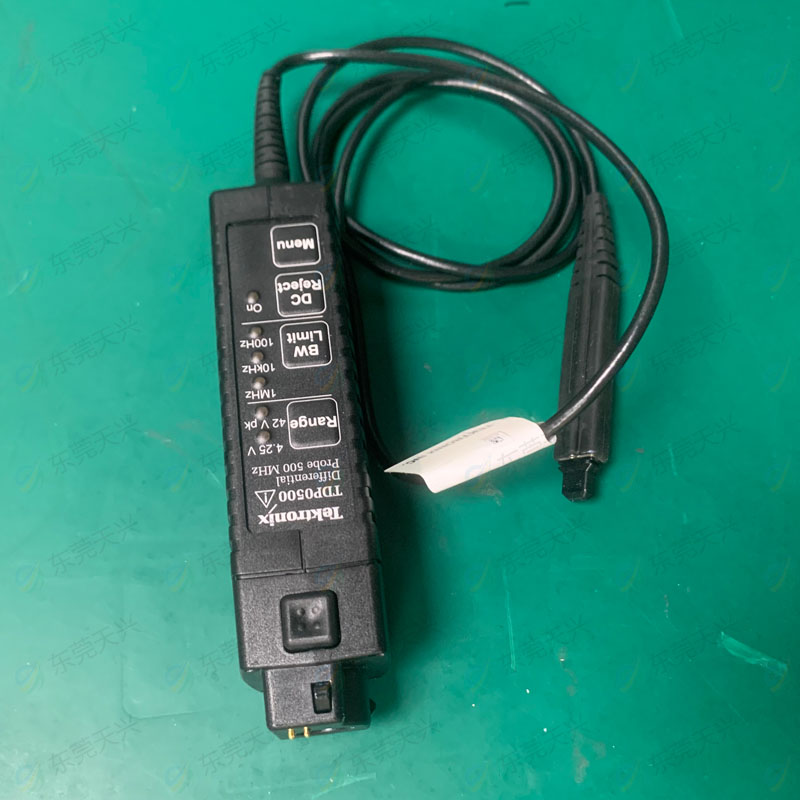

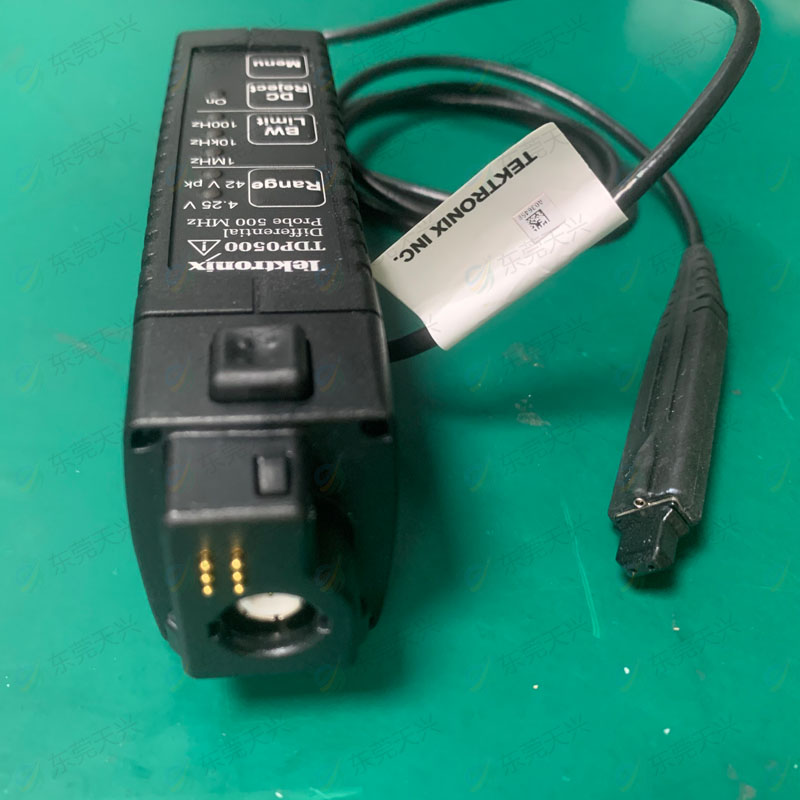

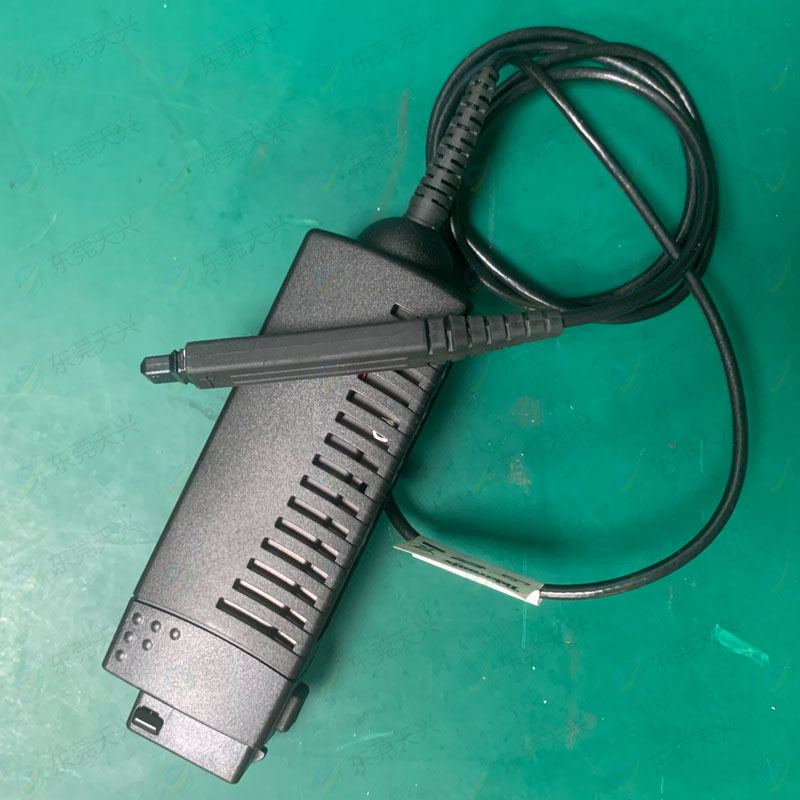

泰克TDP0500 500 MHz 高压差分探头

TDP1000、TDP0500 和 P6251 高压差分探头设计用于并直接连接到带有 TekVPI™ 探头接口或 TekProbe BNC 接口的泰克示波器。这些探头通过解决三个传统测量挑战来实现高速信号采集和测量保真度。



主要性能规格

•  1 GHz 和 500 MHz 探头带宽
•  <1 pf 差分输入电容
• 1 MΩ 差分输入电阻
• ±42 v (DC + pk AC) 差分输入电压
• >18 dB CMRR(在 250 MHz 50X 衰减)



主要特征

· 电气性能

o 可选择的带宽限制滤波器

o 直流拒绝



· 多功能 DUT 连接

o 用于探测小型几何电路元件的小型紧凑型探头

o 直针、方针、焊接、可变间距标准配件

o 可靠的坚固设计



· 便于使用

o 在示波器显示屏上提供自动单位缩放和读数

o TDP1000, TDP0500

o 使用 TekVPI™ 探头接口直接连接到示波器

o 轻松访问示波器显示的探头菜单以获取探头设置控制和操作状态信息

o 通过示波器远程 GPIB/USB 探头控制

o AutoZero——将输出偏移归零

o P6251

o 直接连接到 TekProbe™ 接口示波器，或使用 TCA-BNC 适配器连接到 TekConnect® 示波器



应用

• 高速开关模式电源设计
• CAN/LIN总线设计
• 数字设计和表征
• 制造工程测试
• 研究与开发
