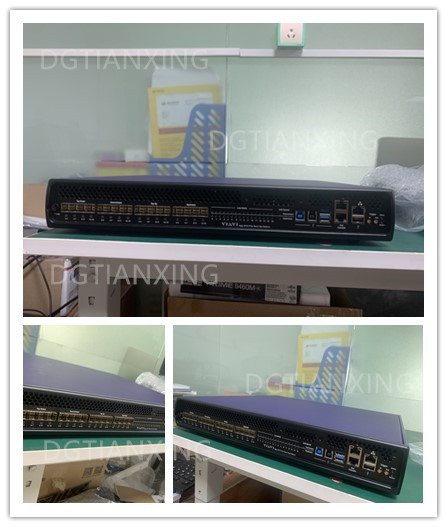

VIAVI Xgig 4K16 PCI Express 4.0 协议分析仪/干扰器 配CEM/U.2

功能强大的PCIe Gen4.0 分析系统，拥有先进的跟踪、分析和干扰功能，能对流量进行全面分析。

面向PCI Express 4.0 Xgig 4K16 协议分析器平台是一个单一平台，支持在堆栈的所有层对PCIe 第四代协议流量进行同步协议和错误注入。它支持链路速度为2.5GT/s、5.0GT/s、8.0GT/s和16GT/s的x1、x2、x4、x8和x16数据通路宽度。Xgig 4K16 是VIAVI协议产品中新增的PCI Express 4.0分析仪和干扰器测试工具。

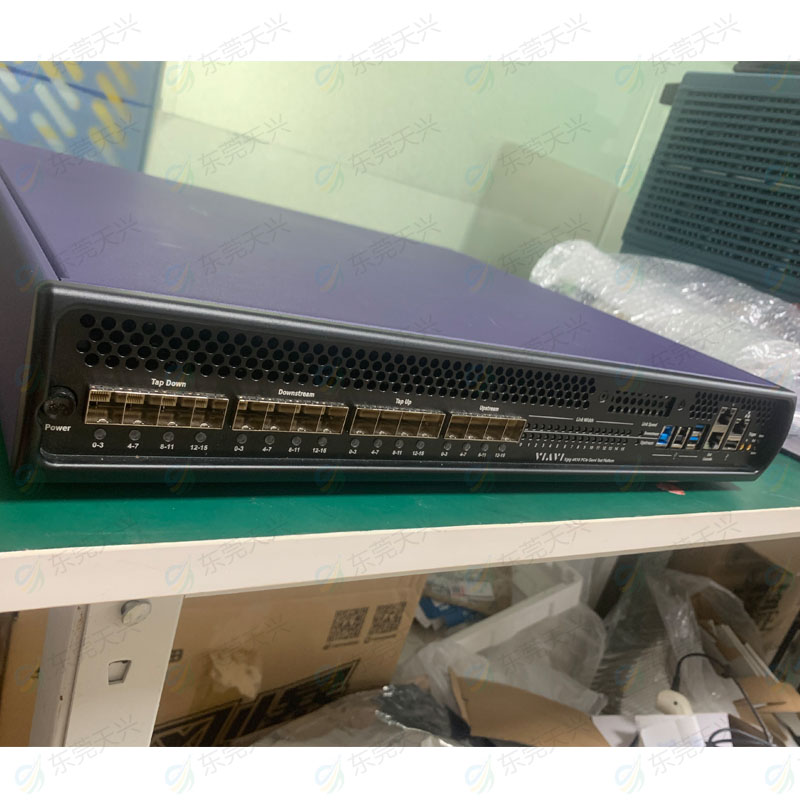

前面板的多色LED指示链路速度、通道宽度和信号质量。在当今需要对诸如以太网、SAS和FC等其他接口进行集成分析的复杂多协议环境中，Xgig 4K16 PCIe 分析仪可与为这些协议设计的其他VIAVI 协议仪连接，提供时间相关协议视图。

Xgig 4K16 PCIe 4.0协议分析仪机箱配备128GB内存，其中64GB用于上行流量捕获、64GB用于下行流量捕获。机箱提供了高级PCIe和NVMe触发器和搜索功能，旨在缩短调试和解决问题时的停机时间。软件和固件支持至新的PCIe和NVME规范，可将PCIe 协议栈每一层的所有错误通知到用户，其中包括LTSSM查看器内的状态级和子转态级错误。Xgig PCI Express协议分析仪的其他功能包括：接口适配卡自动调谐、Pcie和NVMe设备和地址、配置空间查看器、Pcie链路性能测试、跟踪视图数据包压缩，以及PERST#、PEDET#、PEWAKE# 和 CLKREQ# 的边带信号触发器。

Xgig 4K16 PCI Express 4.0 协议分析仪主要功能

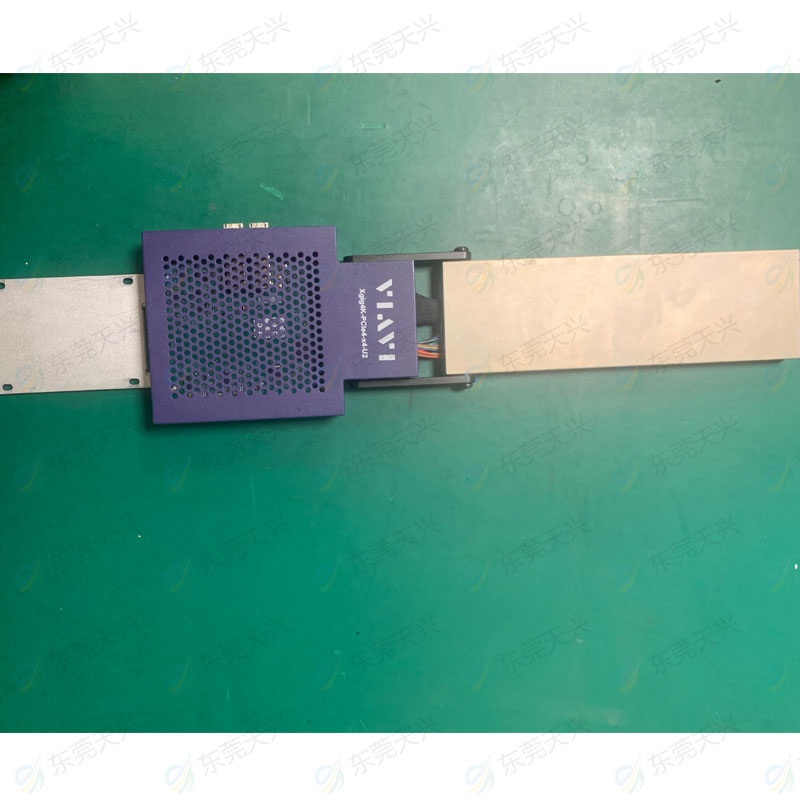

• 接口适配卡：x8 和 x16 插槽、x4 悬空引线箱、x4 M.2、x4 U.2（在双端口中可用）以及 x16 SFF-8644
• 配备128GB内存的1U+机箱（64GB上行及64GB下行）
• 主机和客户端连接，可用于远程调试（使用以太网）或本地调试（使用USB）
• SMB捕获和触发器或实现NVMe管理接口观测
• 可以使用一个接口适配卡在单一机箱上同时进行分析和干扰
• 可对所有协议层上的所有PCIe和NVMe 流量进行解码，包括TLP、DLLP和PHY层逻辑字块
• 触发器和搜索时间包括训练序集、有序集、队列队、PRP、分散/集中列表
• 机箱上的TAP上下端口允许配置分析-错误注入-分析模式
• 可将至多4个Xgig捕获级联到单一视图中
• 全面支持PCI Express的LTSSM
• 可在现场更换模块化风扇和电源组件
• 便携、轻巧且可独立使用
