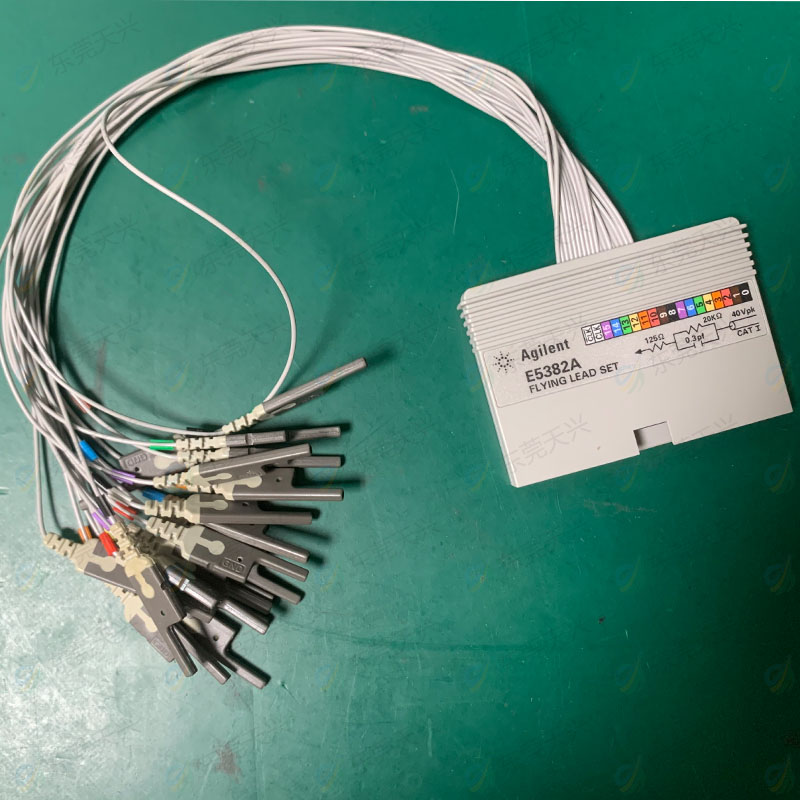

安捷伦E5382A单端飞线,配有90针电缆连接器
如果探测点分散在目标上或者没有设计探测点,可以使用E5382A飞线套件。这个探头配有丰富的高性能附件,可通过这些附件连接到设计自带的连接器或焊接到表面贴装元器件、过孔、焊盘、走线和其他PC板上组件上,这个探头可与各种配有90针电缆连接器的是德逻辑分析配合使用。
信号接入
- 17个通道:16个单端数据通道,1个单端或差分时钟通道
探头性能
- 1.3pF等效负载电容
- 1.5Gb/s至大数据速率
- 能够测量峰峰值信号幅度低至250m信号
连通性
- 可采集目标中随机为这部分的信号
- 与多种附件兼容,可连接IC引脚、走线、焊盘和过孔等
兼容
- 配有90针电缆连接器的逻辑分析仪
- 提供丰富的附件,可以显著提高探测灵活性
