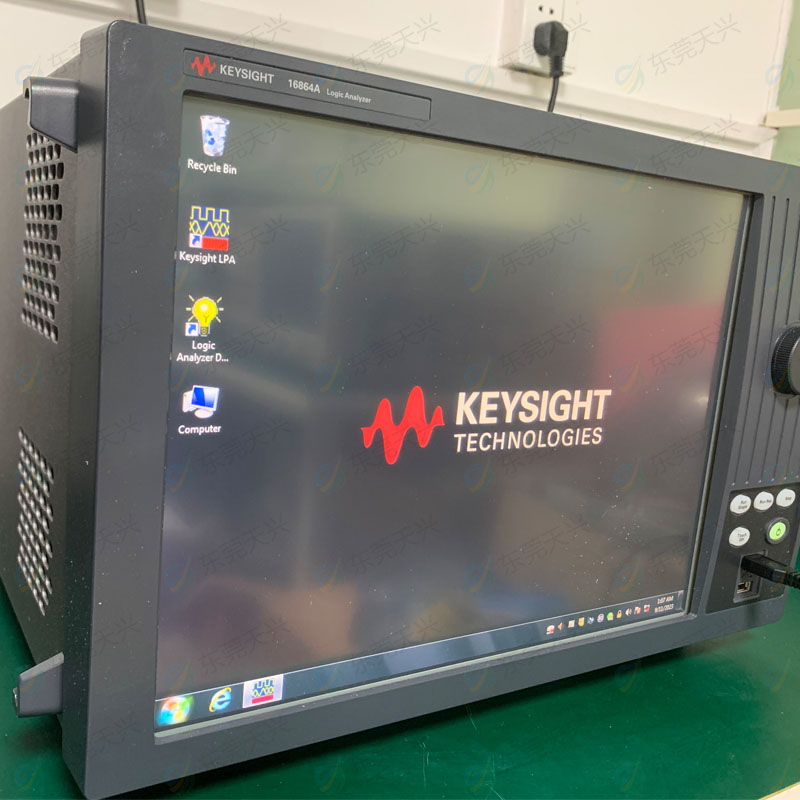

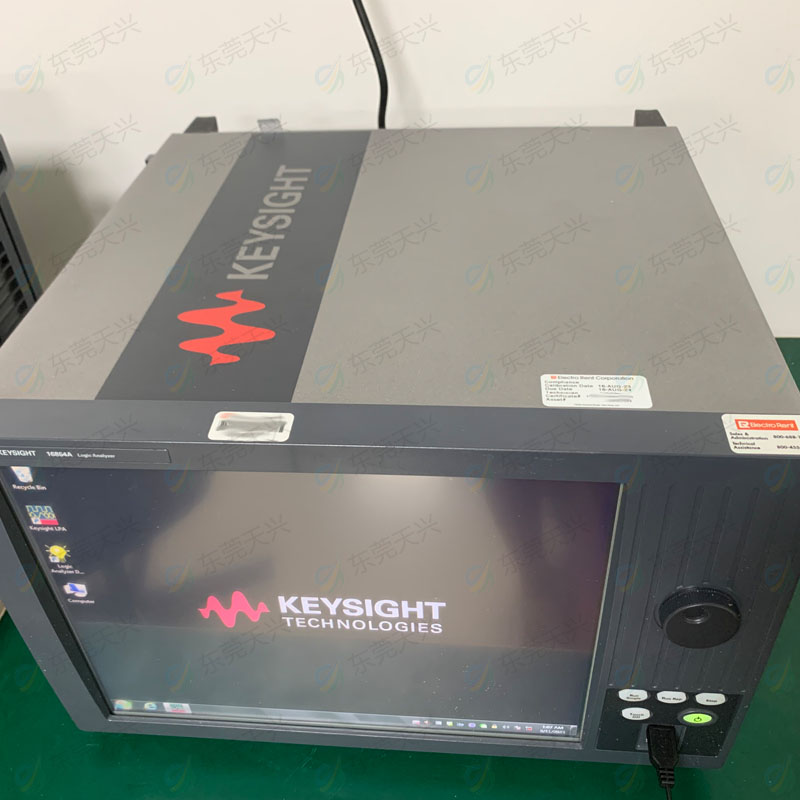

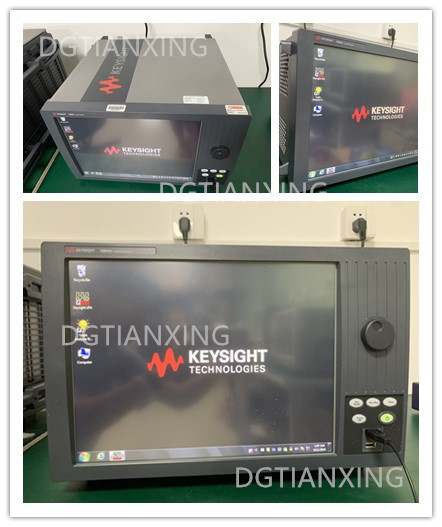

是德16864A 136通道便捷式逻辑分析仪(16M存储,700M状态)
16864A便捷式逻辑分析仪提供了更快的深存储器计时捕获能力,帮助您更快完成数字调试。
逻辑分析仪配置
- 标配136通道、350MHz状态、12.5GHz计时缩放、2.5GHz计时、2Mb深存储器
- 15英寸(38.1厘米)彩色触摸屏使您可以查看大量信号和总线,并在其中快速导航
- 内置可拆卸固态硬盘、USB3.0端口和局域网端口可以快速导航
- 1.4Ghz触发序列发生器确保捕获高速事件
计时分析(异步采样)
- 高达2.5GHz/5.0GHz/10GHz(全通道/半通道/四分一通道)计时,能够以高速分辨率捕获信号活动
- 高达128Mb/256Mb/512Mb(全通道/半通道/四分之一通道)深存储器,支持识别间隔很长时间的问题和症状的根本原因
- 12.5GHz(80ps)计时缩放和256k存储器深度支持在高分
状态分析(同步采样)
- 状态数据速率高达1.4Gb/s、状态时钟速率高达700MHz,支持高速数据捕获
- 自动设置阔值/采样位置,实现对高速总线的准确测量
- 同时显示所有通道的眼图,是您快速发现问题信号
