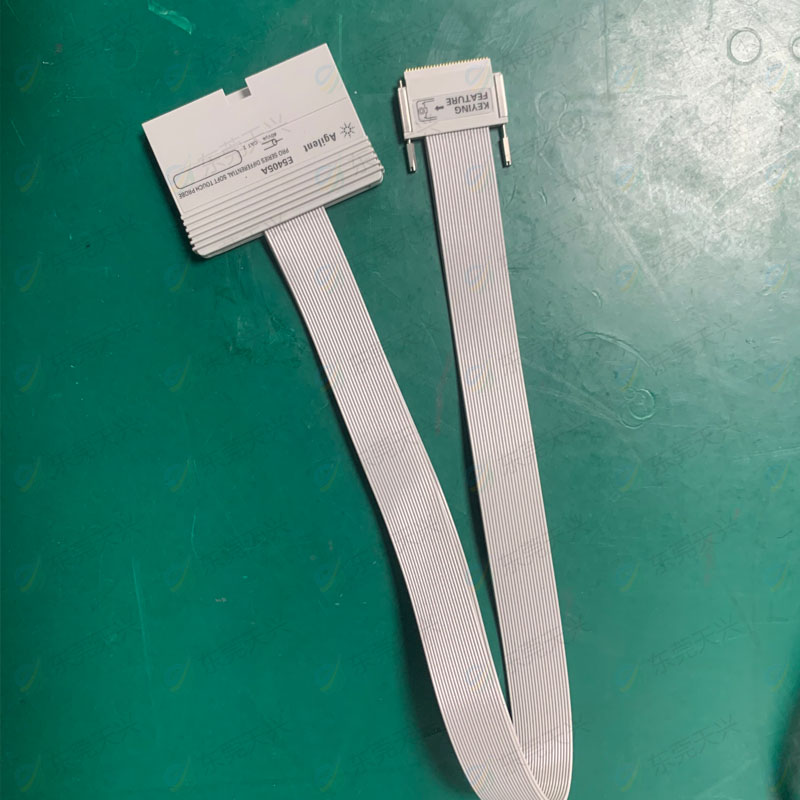

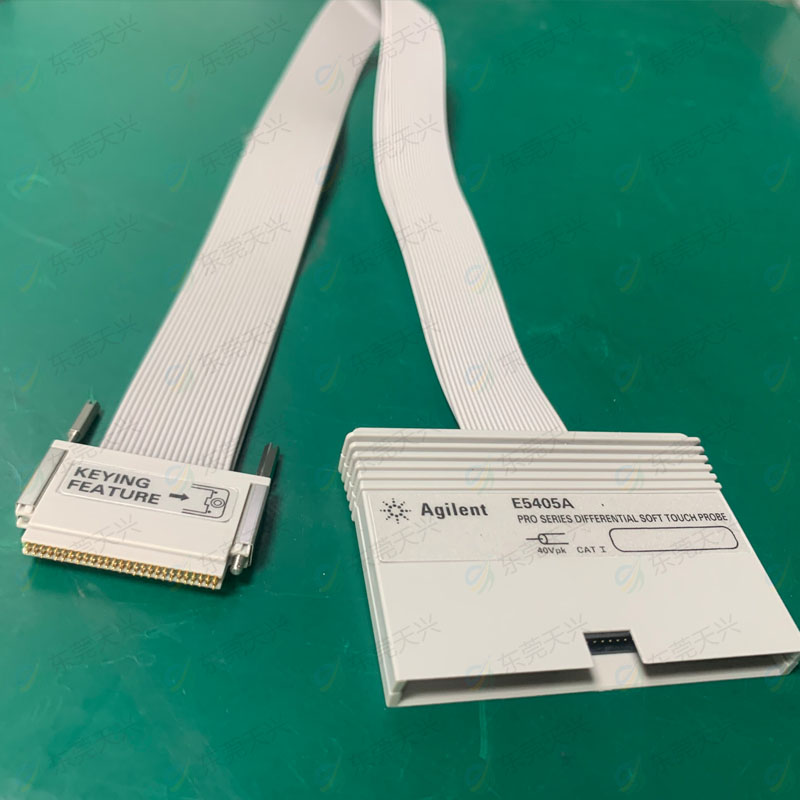

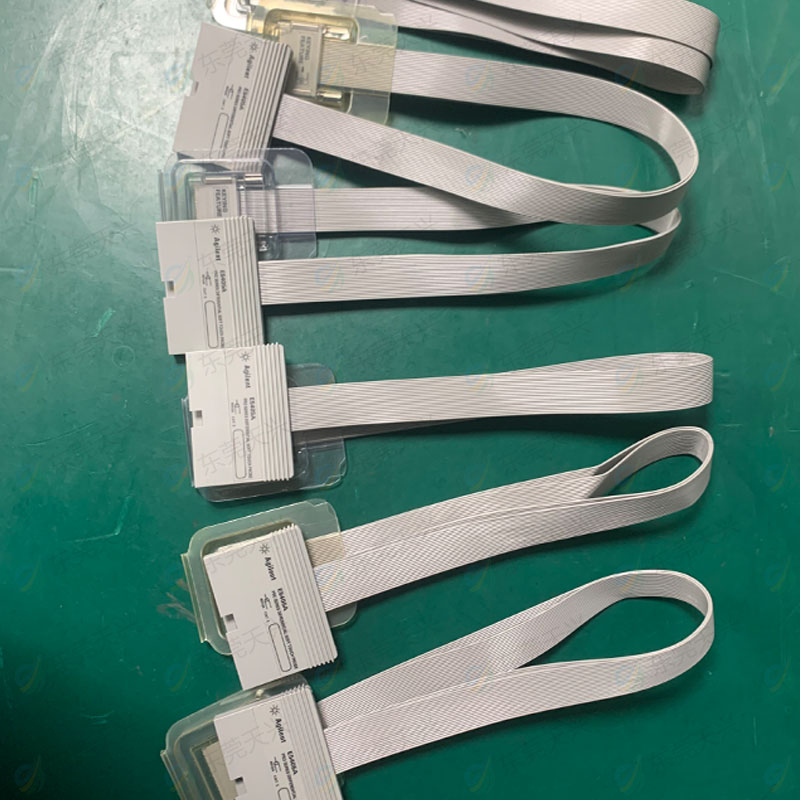

安捷伦E5405A差分无连接器探头
Keysight E5405A Pro系列软触摸探头可以便捷、可靠地探测目标系统,无需使用连接器。 Pro 系列软接触无连接器探测支持新的行业标准接口,适用于更小的无连接器探测。 这种新封装比我们原来的软接触式探头小 30%,使其更易于在空间狭小的设计中使用。 软接触顶部固位模块与无连接器封装安装在电路板的同一面,因此无需接入电路板的背面,或为厚电路板安装特殊的固位模块。
是德科技的软接触无连接器技术无需对探测部位进行特殊电镀或准备,即可确保实施长时间无故障探测。
信号接入
l 17个通道:16个单端或差分数据,1个单端/差分时钟
探头性能
l 等效负载电容 < 0.7 pF
l 最大数据速率 > 2.5 Gb/s
l 可以测量幅度最小为 200 mV V最大值 - V最小值 的信号
连通性
l 需要预先设计 pro 系列软接触无连接器探头在印刷电路板上的封装(目标电路板上无连接器)
l 即使是探测不平整或受污染的电路板表面,微型弹簧引脚技术也能提供与信号焊盘的可靠接触。
l 顶部固位模块使您无需从电路板背面接入
兼容:
l 配有 90 针电缆连接器的逻辑分析仪 逻辑分析仪电缆连接器
l 所有电路板表面,包括无引线
l 行业标准无连接器封装
