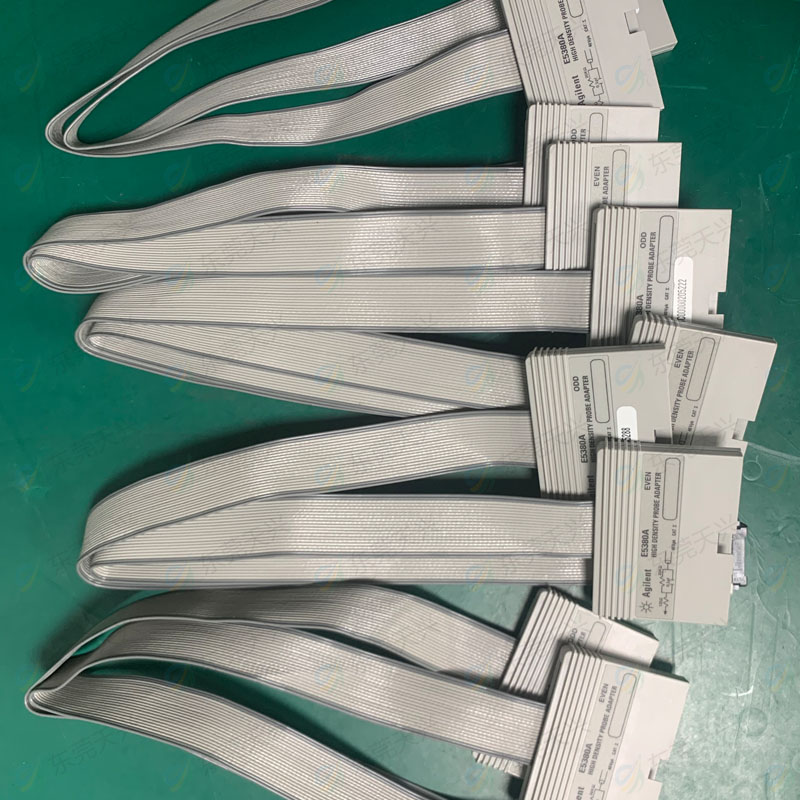

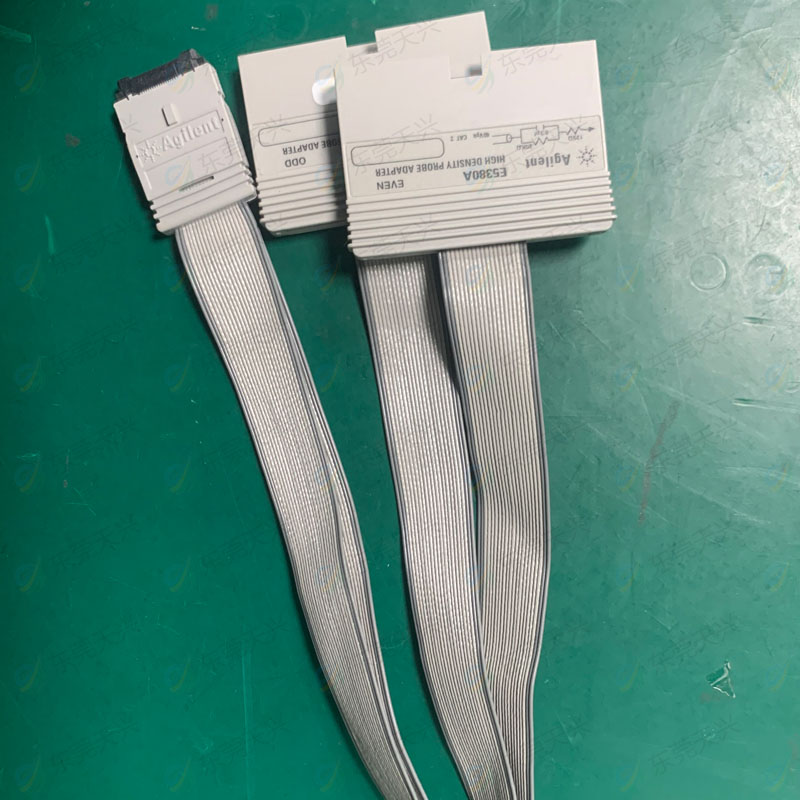

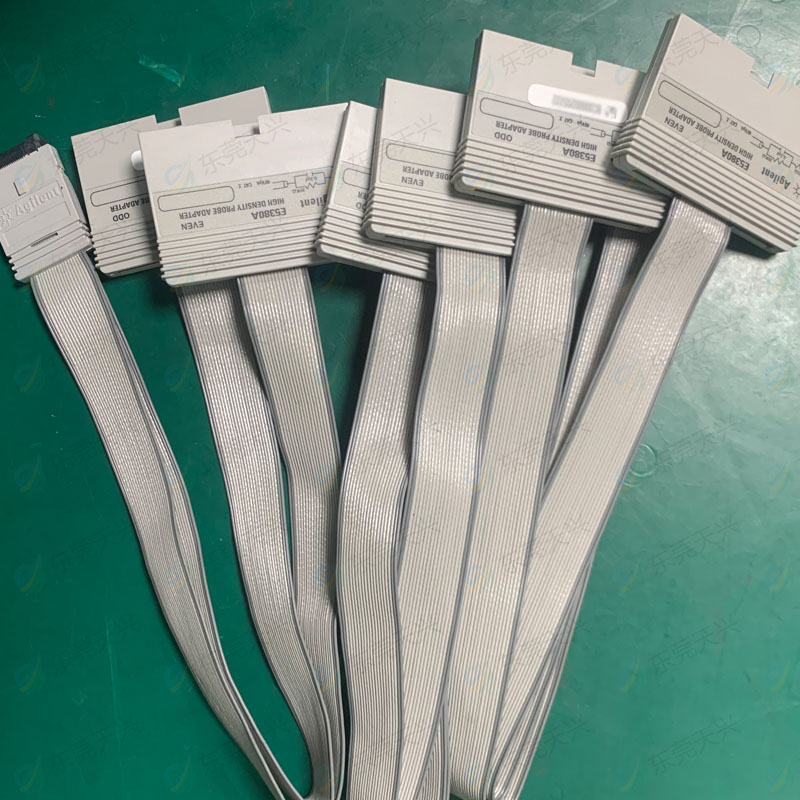

安捷伦 E5380A Mictor 单端探头,配有 90 针电缆连接器
安捷伦 E5380A Mictor 单端探头能够通过专门设计的 Mictor 连接器方便、可靠地连接至目标。将感兴趣的信号路由到包含 Mictor 连接器的位置,当您准备测量这些信号时,只需插入 Mictor 探头即可。在需要考虑探头意外拔出的环境中,这些探头可以与支撑侧板配合使用。该探头可以与所有配有 90 针电缆连接器的是德科技逻辑分析仪一起使用。
信号接入
l 34 通道:32 个单端数据通道、2 个单端时钟通道
探头性能
l 3.0 pF 等效负载电容
l 600 Mb/s 最高数据速率
l 能够测量最小幅度仅为 300 mV p-p 的信号
连通性
l Mictor连接器提供与目标方便、可靠的连接
l Mictor连接器易于融入用户设计中,是德科技部件编号 1252-7431 或 AMP 部件编号 2-767004-2
l 可与支持侧板配合使用
兼容的设备:
l 配有 90 针电缆连接器的逻辑分析仪
l 可用于0.12英寸厚电路板的支撑侧板
l 38针Mictor占用空间
