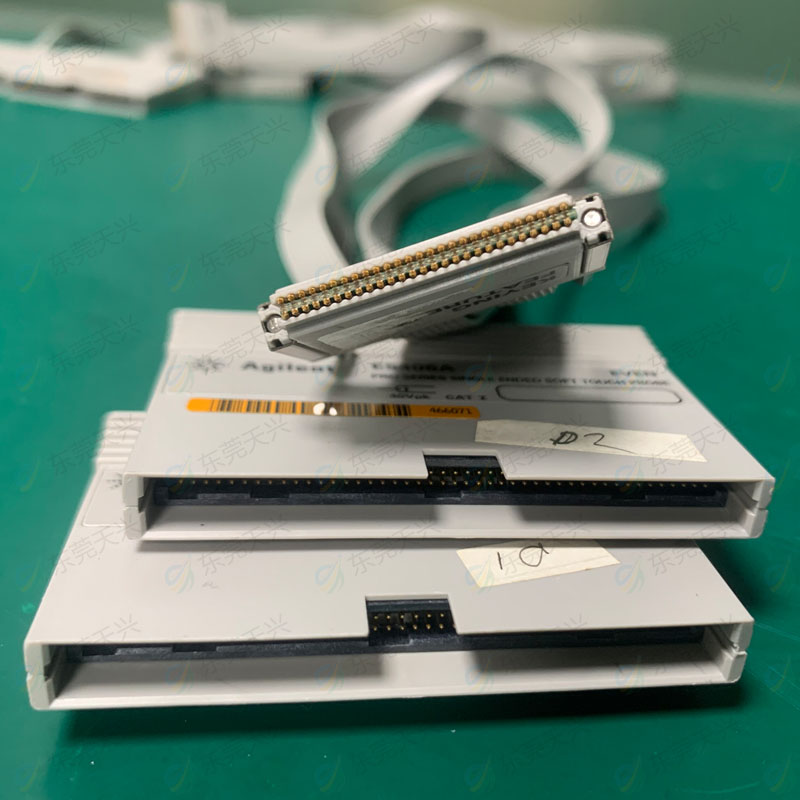

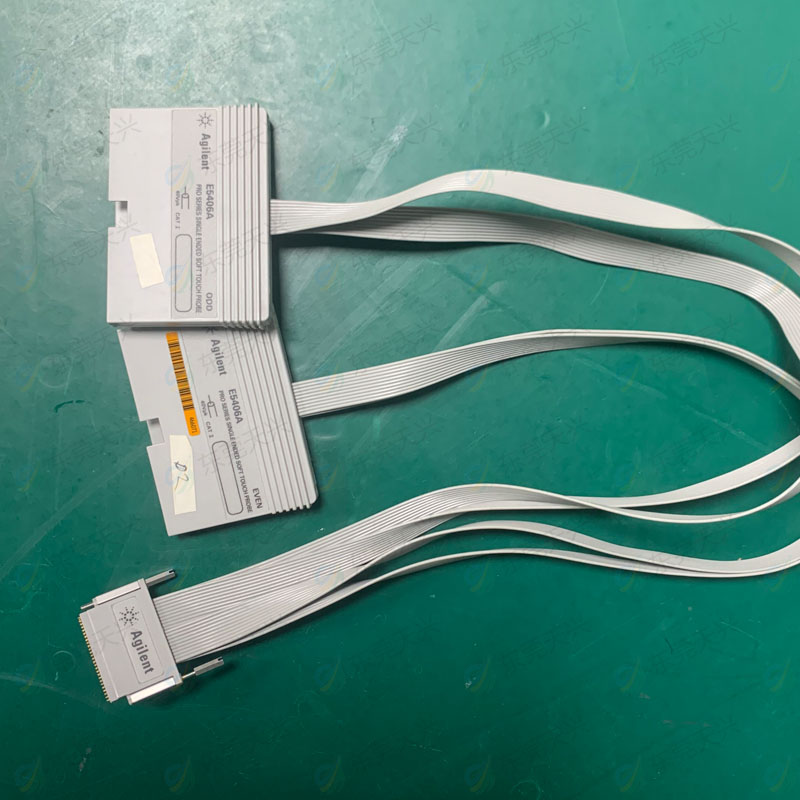

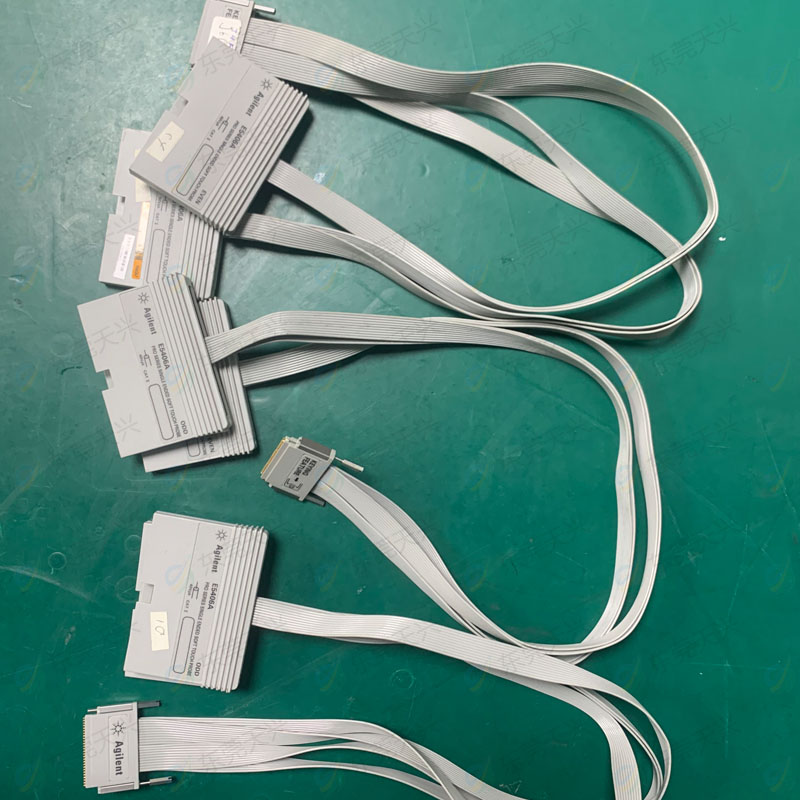

• 产品名称：安捷伦E5406A 单端无连接器探头
• 产品类别：探头放大器/探头
• 厂商名称：安捷伦
• 点  击  量：125

产品介绍

Keysight E5406A Pro 系列软接触无连接器探头可以便捷、可靠地探测目标系统，无需使用连接器。 Pro 系列软接触无连接器探测支持新的行业标准接口，适用于更小的无连接器探测。 这种新封装比我们原来的软接触式探头小 30%，使其更易于在空间狭小的设计中使用。 软接触顶部固位模块与无连接器封装安装在电路板的同一面，因此无需接入电路板的背面，或为厚电路板安装特殊的固位模块。 是德科技的软接触无连接器技术无需对探测部位进行特殊电镀或准备，即可确保实施长时间无故障探测。



信号接入

l  34 个通道：32 个单端数据通道，2 个单端或差分时钟通道



探头性能

l  等效负载电容 < 0.7 pF

l  最大数据速率 > 2.5 Gb/s

l  能够测量峰峰值信号幅度低至 250 mV 的信号



连通性

l  需要预先设计 pro 系列软接触无连接器探头在印刷电路板上的封装（目标电路板上无连接器）

l  即使是探测不平整或受污染的电路板表面，微型弹簧引脚技术也能提供与信号焊盘的可靠接触

l  顶部固位模块使您无需从电路板背面接入



兼容：

l  配有 90 针电缆连接器的逻辑分析仪逻辑分析仪电缆连接器

l  所有电路板表面，包括无引线

l  行业标准无连接器封装
