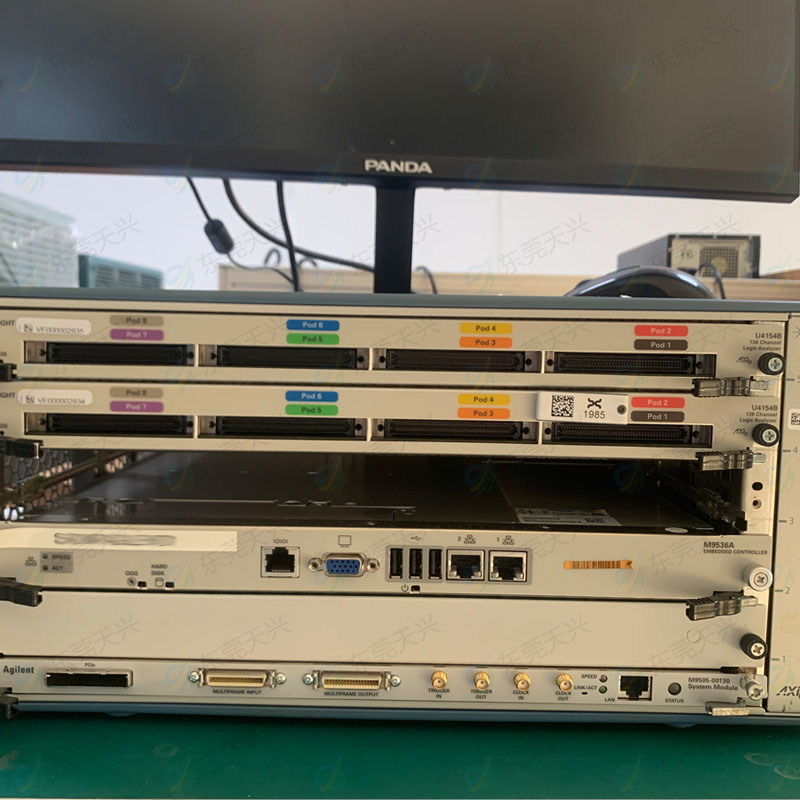

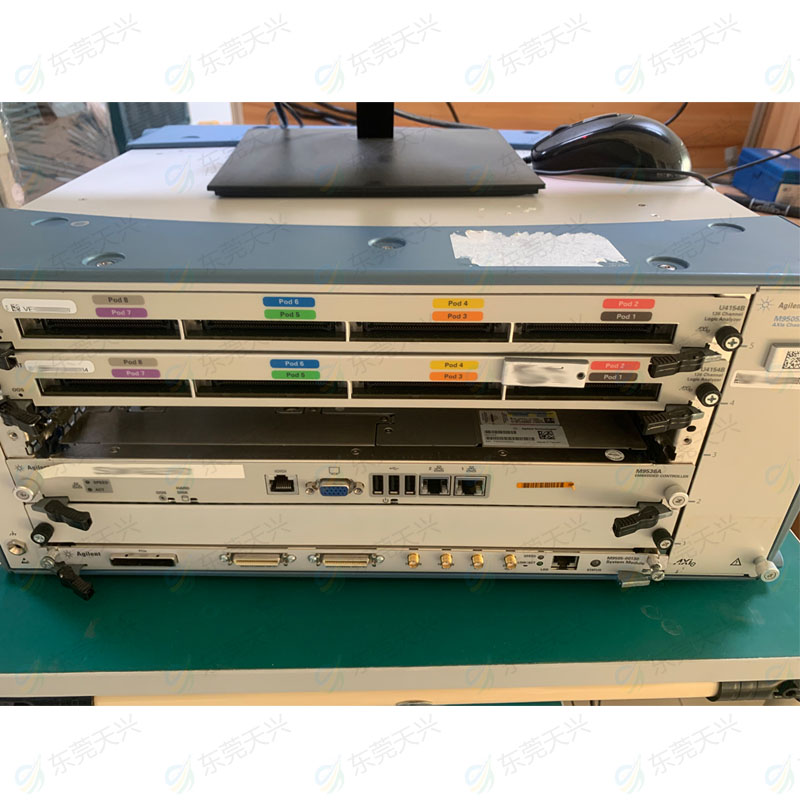

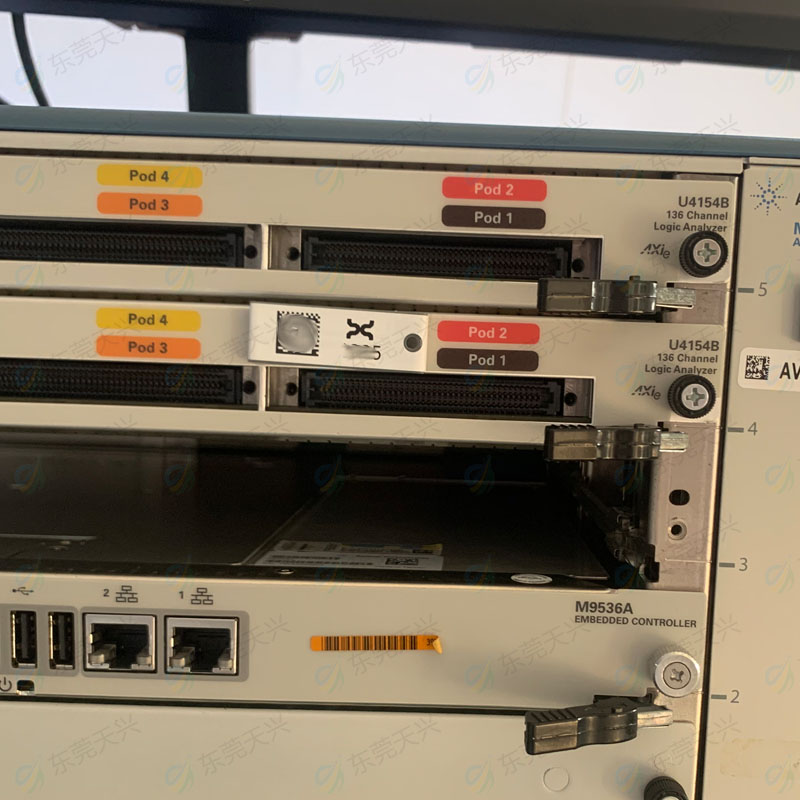

是德U4154B逻辑分析仪可以对工作速度高达54Gb/s\开眼至小为100ps*100mV的高速数字系统进行可靠的测量。12.5GHz计时缩放和256K采样存储器是您可以同时进行长达20us的状态和高分辨率计时测量。眼图扫描可以在几分钟内提供包含所有通信的信号完整性信息概况。可以存储200M个样本的存储器是您能够/s获足够多的系统活动,以便对复杂系统进行故障诊断。
U4154B配FuturePlus Systems 公司的
FS2510 DDR4 DIMM 内插器,作为一款经过证明的解决方案,在全球最先能够验证从 DDR4 DIMM(数据速率达到创纪录的 > 3.3 Gb/s)捕获的所有字节通道上的同时读写 DDR4 流量。此外,它还突破了其他多项数据速率记录,包括配备 W4633A DDR4 x4/x8 BGA 内插器时的 3.2 Gb/s DDR4 流量,以及配备 FS2514 SODIMM 内插器时的 2.4 Gb/s DDR4 流量。
状态分析(同步采样)
- 深达200M
- 两种数据速率选件:38通道4Gb/s和132通道2.5Gb/s,或38通道2.8Gb/s和132通道1.4Gb/s
- 融合多达三个u4154B模块
- 可靠测量,开眼至小为100psX100MV
计时分析(异步采样)
- 高达200ps(5GHz),400M采样深度,统计计时分析(2.5GHz全通道/5GHz半通道)
- 12.5Ghz(80ps)计时缩放、256K存储器深度
